Tableau Des Codes Des Alarmes Disponibles - AERMEC C-Touch Manuel D'utilisation

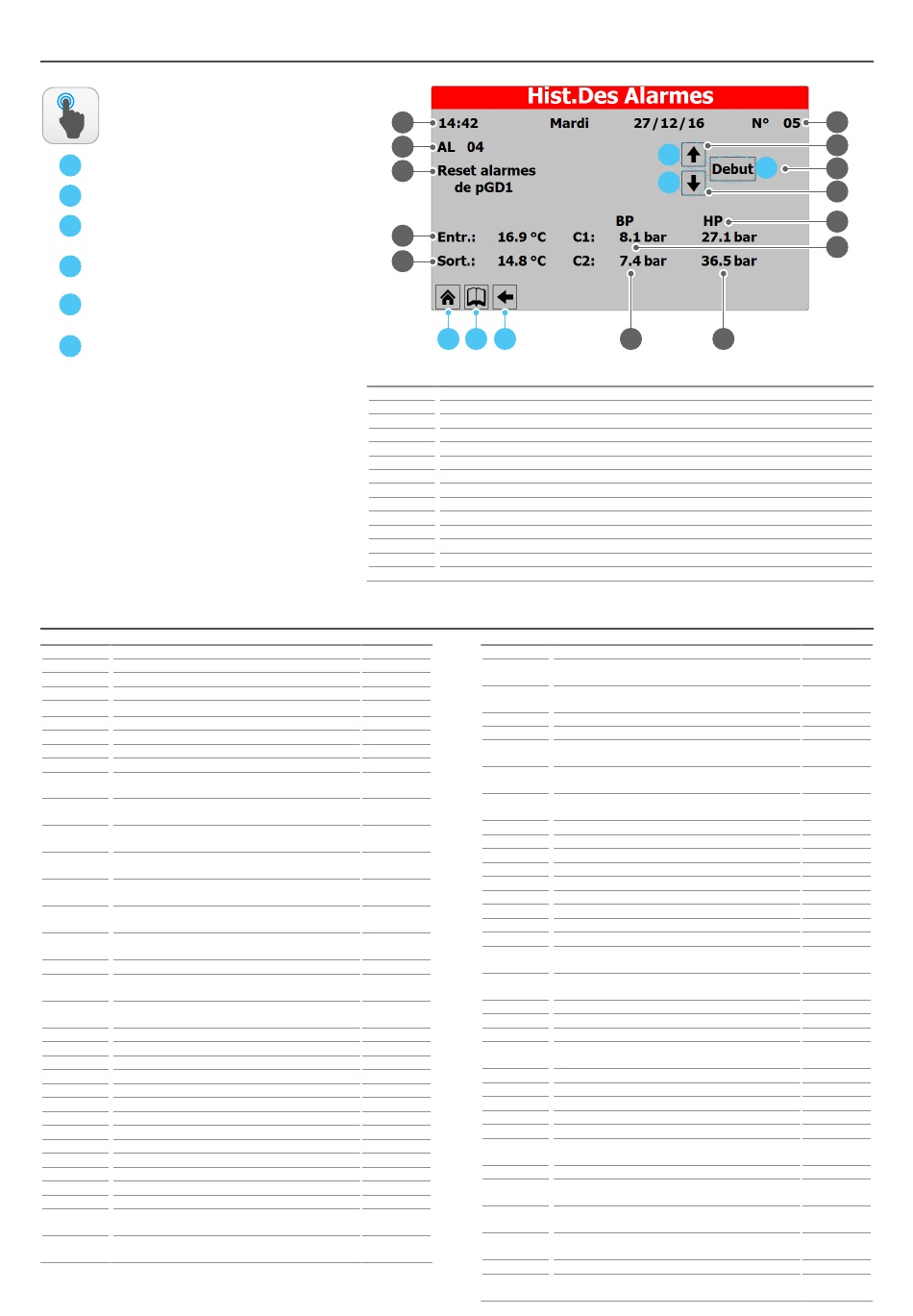

ALARMES - Historique des alarmes
ACTIONS
DISPONIBLES :
Ouvre la page principale (HOME) ;
A
Ouvre la page de sélection des menus ;
B
Permet de retourner à la page des alarmes ac-
C
tives sur le système ;
Permet de visualiser l'alarme précédente dans
D
l'historique ;
Permet de visualiser l'alarme successive dans
E
l'historique ;
Permet de visualiser la première alarme dans
F
l'historique ;

TABLEAU DES CODES DES ALARMES DISPONIBLES

Indice Signification
AL01
Pile de l'horloge en défaut ou non branchée
AL02 Extension de mémoire détériorée
AL03
ID8 Moniteur de phase
AL04
AL05
Sonde de haute pression du circuit 1 cassée ou débranchée
AL06 Sonde de haute pression du circuit 2 cassée ou débranchée
AL07
Sonde de basse pression du circuit 1 cassée ou débranchée
AL08 Sonde de basse pression du circuit 2 cassée ou débranchée
Sonde de température de l'eau en entrée de l'évaporateur
AL09
1 cassée ou débranchée
Sonde de température de l'eau en sortie de l'évaporateur
AL10
1 cassée ou débranchée
Sonde de température de l'eau en sortie de l'évaporateur
AL11
cassée ou débranchée
Sonde de température de l'eau en entrée de la récupéra-
AL12
tion cassée ou débranchée
Sonde de température de l'eau en sortie de la récupéra-
AL13
tion 1 cassée ou débranchée
Sonde de température de l'eau en sortie de la récupéra-
AL14
tion 2 cassée ou débranchée
Sonde de température de l'eau en sortie de la récupéra-
AL15
tion commune cassée ou débranchée
AL16
Sonde de température extérieure cassée ou débranchée
Sonde de température du liquide du circuit 1 cassée ou
AL17
débranchée
Sonde de température du liquide du circuit 2 cassée ou
AL18
débranchée
AL19 Demande d'entretien des compresseurs Circuit 1 :
AL23
Thermiques des compresseurs Circuit 1 :
AL24 Alarme du thermique de la pompe 1 de l'installation
AL25 Alarme du thermique de la pompe 2 de l'installation
AL28 Thermique des ventilateurs du circuit 1
AL29 Thermique des ventilateurs du circuit 2
AL30
Basse pression par le pressostat du circuit 1 :
AL31 Basse pression par la sonde du circuit 1 :
AL32
Haute pression par le pressostat du circuit 1 :
AL33 Haute pression par la sonde du circuit 1 :
AL34
Circuit 1 Basse pression par la sonde (non retardée)
AL35 Circuit 2 Basse pression par la sonde (non retardée)
AL38
Manque de débit d'eau à l'évaporateur
Alarme antigel de la température en entrée / sortie
AL40
Installation
Alarme antigel de la température de sortie commune de
AL41
l'installation
36
1
3
4
5
6
A B C
Indice Signification
1
Indique l'heure et la date de l'alarme
2 Indique l'indice avec lequel l'alarme a été enregistrée en mémoire
3
Indique le code d'identification de l'alarme
4 Indique une brève description de l'alarme
5
Indique la température de l'eau en entrée de l'échangeur lors de l'alarme
6 Indique la température de l'eau en sortie de l'échangeur lors de l'alarme
7
Indique la pression basse sur le circuit 1 lors de l'alarme
8 Indique la pression haute sur le circuit 1 lors de l'alarme
9
Indique la pression basse sur le circuit 2 (si présent) lors de l'alarme
10 Indique la pression haute sur le circuit 2 (si présent) lors de l'alarme
11
Permet de passer à l'alarme précédente dans l'historique des alarmes
12 Permet de passer à l'alarme successive dans l'historique des alarmes
13
Permet de passer à la première alarme de l'historique des alarmes
Remarque Indice
AL42
AL43
AL45
U5
AL46
U6
U8
AL48
U9
AL49
U1
AL50
U2
AL59
AL60
AL61
AL62
AL63
AL64
AL65
AL66
AL67
AL75
U3
AL76
U4
AL85
U7
AL87
AL88
AL89
ID 6,
AL90
AL91
AL92
AL93
AL94
AL95
AL96
AL97
AL98
AL99
AL100
AL101
D
E
9 10
Signification
Alarme antigel de la température des entrées / sorties de
la récupération
Alarme antigel de la température de sortie de la récupé-
ration 2
Extension E/S (uPC) OffLine
Extension E/S (pCOe) OffLine
Sonde de température du gaz de refoulement du circuit 1
cassée ou débranchée
Sonde de température du gaz de refoulement du circuit 2
cassée ou débranchée
Redémarrage de la carte par manque de tension
Thermique du compresseur 2 circuit 1
Thermique du compresseur 3 circuit 1
Thermique du compresseur 1 circuit 2
Thermique du compresseur 2 circuit 2
Thermique du compresseur 3 circuit 2
Basse pression 2 par pressostat
Basse pression 2 par sonde
Haute pression 2 par pressostat
Haute pression 2 par sonde
Haute température de la sonde du gaz de compression
du circuit 1
Haute température de la sonde du gaz de compression
du circuit 2
Alarme haute température en entrée de l'installation
Maître hors ligne
Esclave hors ligne
Version du logiciel Maître / Esclave incorrecte. (les deux
cartes ne présentent pas la même version de logiciel)
Alarme de rendement en refroidissement naturel
Récapitulatif des alarmes esclaves
Contrôleur de débit sans glycol
Thermique de la pompe sans glycol
Extension pCOE hors ligne (adresse=3) Unité DK
Sonde de sortie de l'évaporateur commun cassée ou
débranchée
Sonde de sortie de l'évaporateur 2 cassée ou débranchée
Sonde d'entrée du refroidissement naturel cassée ou
débranchée
Sonde de sortie du refroidissement naturel cassée ou
débranchée
Sonde d'entrée de l'échangeur intermédiaire glycol
cassée ou débranchée
Extension pCOE offline (adresse=4) Unité de condensation
Extension pCOE offline (adresse = 5) NYB Refroidissement
naturel
2
11
F
13
12
8
7
Remarque
Ce n'est PAS
une alarme
