Montage- und Betriebsvorschrift EDR

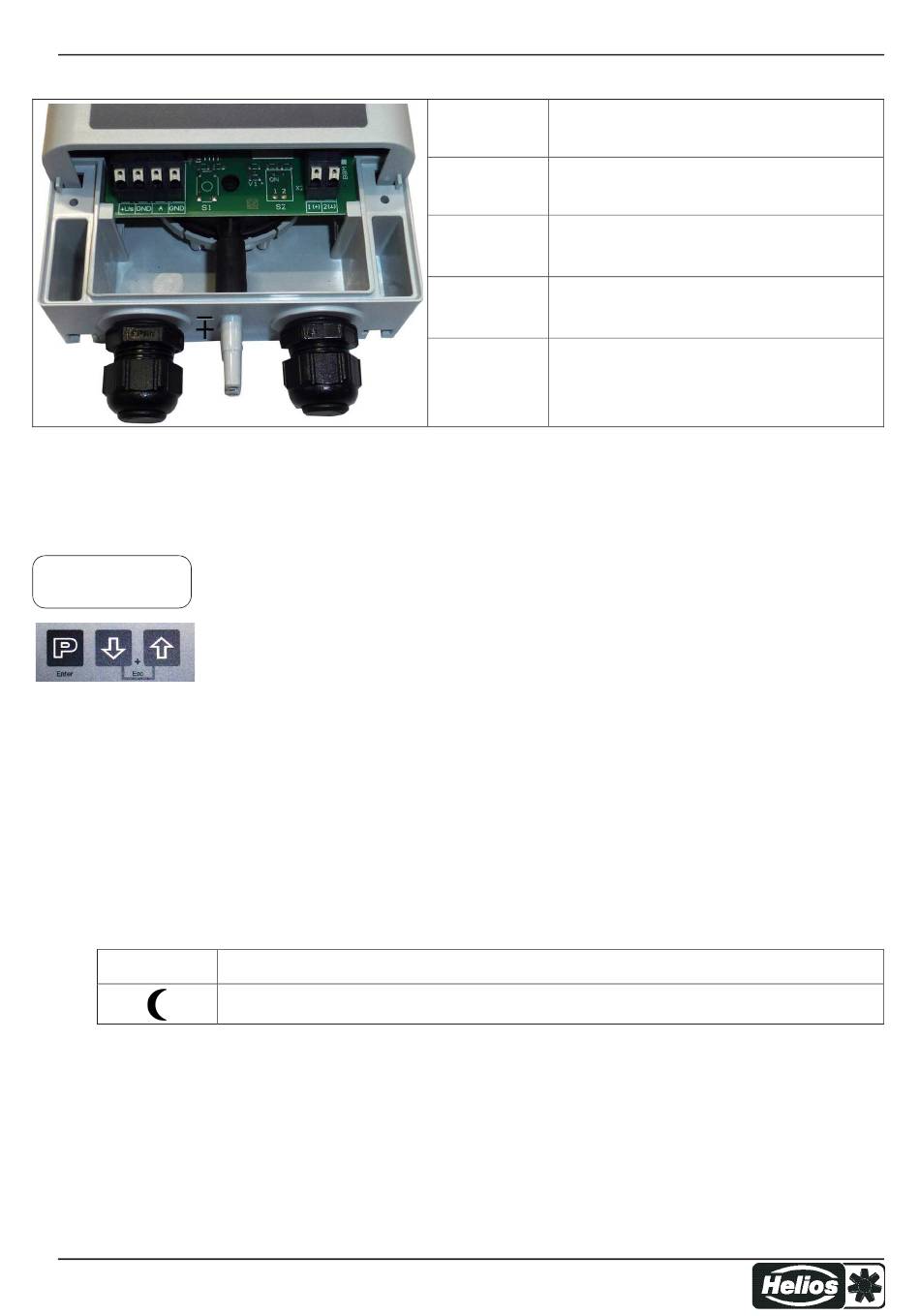

6 Anschluss und Bedienelemente
Multifunktions - LC Display und Tastatur
Zeile 1: 16 Zeichen für Istwerte und Sollwerte
100 Pa
Zeile 2: 16 Zeichen für Menütexte
Δp
Programmiertaste und Menü öffnen
P
Menüauswahl, Wert verkleinern
▼
Menüauswahl, Wert vergrößern
▲
▼ + ▲ Esc-Tastenkombination, Escape = Menü verlassen
Meldungen im Display
Überschreitung Messbereich
!
Mondsymbol = Einstellung für Sollwert 2 aktiv
L-BAL-E292-D 2023/51 Index 002
Anschluss und Bedienelemente
Versorgungsspannung
+U / GND
S
Ausgangssignal 0...10 V
A / GND
Spannungseingang für Umschal-
1 / 2
tung Sollwert 1 / 2
"Minus"- Anschluss in Umge-
-
bung mit niederem Druck
"Plus"- Anschluss in Umgebung
mit höherem Druck
+
