Montage- und Betriebsvorschrift
DE
KAPITEL 6
TECHNISCHE DATEN
KAPITEL 7
SCHALTPLAN-ÜBER-
SICHT MBD EX-TYPEN
SS-498
MBD 280/6 Ex
MBD 280/4 Ex
Drehstrommotor ohne TK
SS-470
SS-470
MBD 160/4 Ex
MBD 160/2 Ex
U1/V1/W1 /PE
MBD 180/4 Ex
MBD 200/4 Ex
MBD 225/4 Ex
Drehstrommotor
MBD 250/4 Ex
ohne TK
Drehstrommotor ohne TK
U1/V1/W1 /PE
3 ph. motor
without thermal contact
MegaBox MB – Radialventilatoren
6�1 Technische Daten
Schutzart
Temperaturklasse
Max. Fördermitteltemperatur

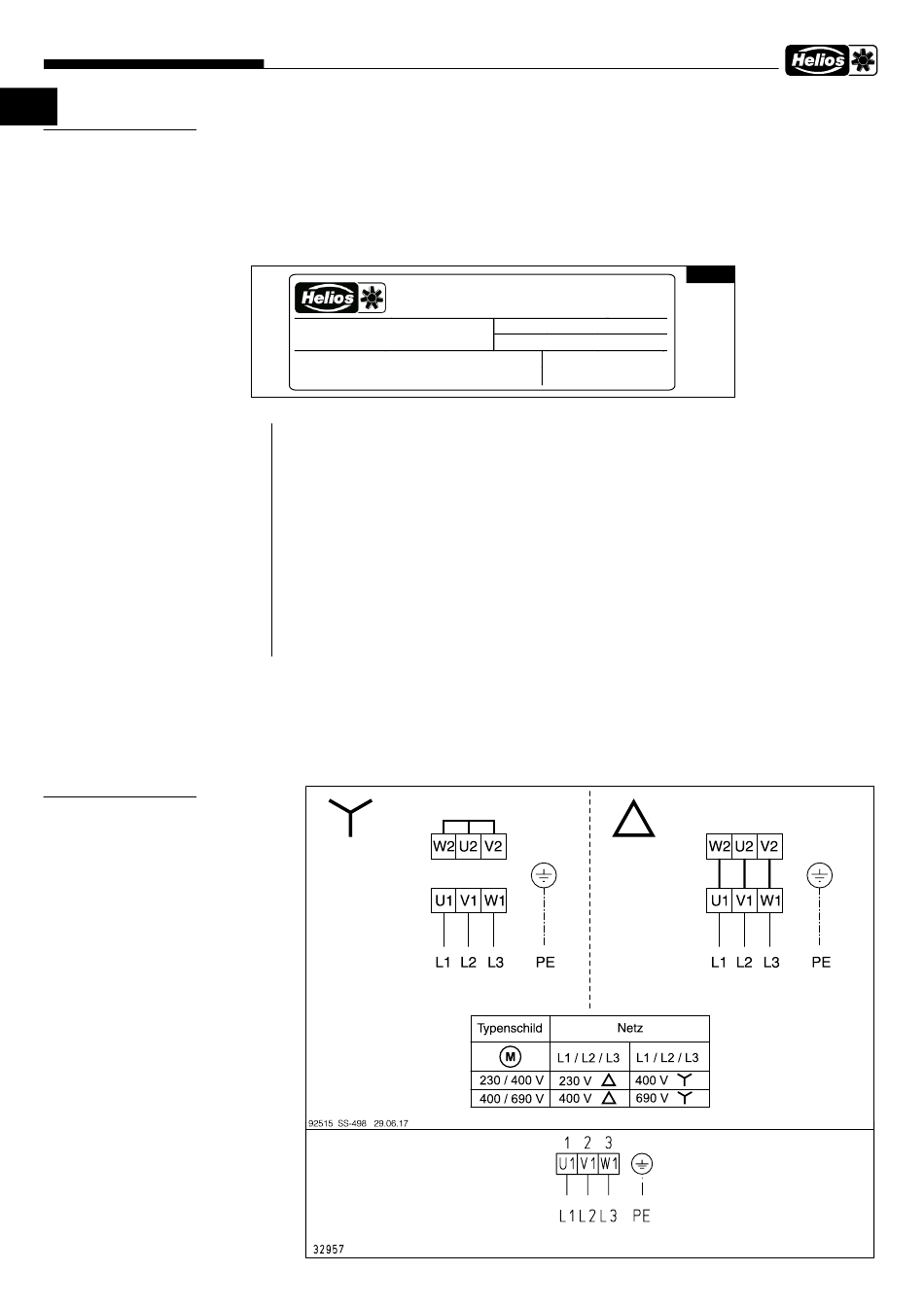

6�2 Typenschild
Beispiel:
MBD 280/6 EX
II 2G c IIB T3
A
m
ö
Motor : II 2G Ex e II
Zeichenschlüssel Typenschild Ventilator:
Herstelleradresse
ò
Ausführung:
ù
MBD = Typenbezeichnung; Drehstrom
280 = Baugröße
/6 = polig
Ex = Gerät hergestellt nach 2014/34/EU (ATEX)
Artikelnummer
ä
Seriennummer
ë
Kennzeichnung der Ex-Ventilatoren:
ö
CE = CE-Zeichen
II 2G = Gerätekategorie
Ex h = Ventilator mechanische Zündschutzart / Konstruktive Sicherheit
IIB = Explosionsuntergruppe
T3 = Temperaturklasse
Zündschutzart des Motors = Kennzeichnung
Produktionscode/Herstelljahr
ü
Art.-Nr., SNR (Seriennummer) und PC (Produktionscode) Nummer identifizieren den Ventilator eindeutig.
6�3 Motortypenschild
Eine
Kopie des Motortypenschilds befindet sich neben dem Typenschild.
Technischen Daten sind dem Motortypenschild zu entnehmen.
6�4 Zubehör für Ex-Ventilatoren
Angaben zum Ex-Zubehör sind aus dem Internet, Hauptkatalog bzw. den Verkaufsunterlagen zu entnehmen.
IP55
T1-T3
-20 °C bis +40 °C
HELIOS VENTILATOREN
Lupfenstr. 8
78056 Villingen-Schwenningen Germany
Art.Nr.: 6016/020
ù
SNR:
123456/
Ex h
Herstelljahr 2013
10
Abb�9
ò
ä
011
ë
PC 23114
ü
