Montage- und Betriebsvorschrift
WICHTIG
MegaBox MB – Radialventilatoren
zu rechnen ist!
– Das Gehäuse darf bei der Montage nicht deformiert oder verzogen werden (Mindestluftspaltprüfung, siehe 3.6)!
– Die MegaBox ist so einzubauen, dass sie für Wartungsarbeiten frei zugänglich ist.
Hierbei ist auch der Tür-Ausschwenkbereich der Ventilatoreinheit zu beachten!
Abb�2

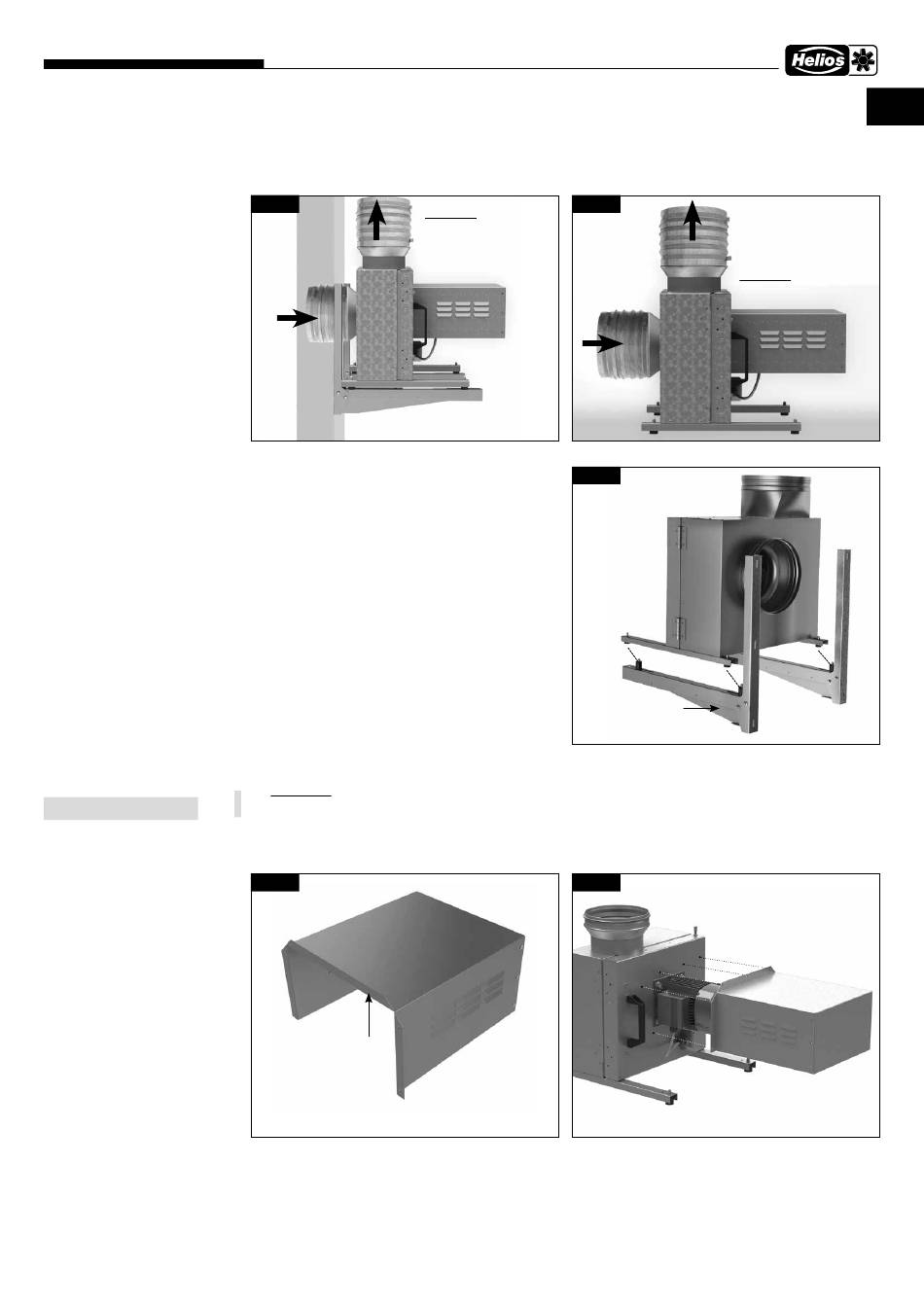

3�3 Montage mit Wandkonsole
Bei überhöhter Einbaulage (nicht ebenerdig) z.B. an der
Wand, ist sicherzustellen, dass das Gerät gegen Bewe-
gungen gesichert ist. Hier ist die Wandkonsole MB-WK
(Zubehör) zu verwenden (Abb.4).
Bei ebener Aufstellung sind an den Montageschienen
vier Schwingungsdämpfer zur Schwingungsentkopplung
zwischen Gehäuse und der Auflagefläche, jeweils in den
Geräteecken angebracht.
3�4 Montage mit Wetterschutzdach
Bei geschützter Außenaufstellung, muss das Wetterschutzdach MB-WSD (Zubehör) montiert werden (Abb.5).
Die MegaBox ist für vollkommen freie, völlig ungeschützte Bewitterung nicht geeignet!
Das Wetterschutzdach ist aus verzinktem Stahlblech und zur Befestigung an der Tür vorgesehen. Die Montage erfolgt
mittig, oberhalb des Motors (Abb.6). Befestigungsschrauben sind im Lieferumfang enthalten (Schrauben: Linsen-
Blechschrauben ST 3.5x 9.5-C, Bohrungen ø 2,6 mm).
Abb�5
Befestigungsfalz
mit Bohrungen
Abb�3
Stehende Aufstellung
mit Wandkonsole,
Ausblas nach oben
Abb�4
Abb�6
Wetterschutzdach
MB-WSD
5
Stehende Aufstellung,
Ausblas nach oben
Wandkonsole
MB-WK ...
DE
