Mise en service
44
• Lorsque les valeurs mesurées augmentent (fonction max.), le relais passe en état
d' a larme (seuil dépassé) à partir de t2 après dépassement du point d' e nclenchement (t1)
et expiration de la temporisation à l' a ttraction (t2 – t1).
• Lorsque les valeurs mesurées diminuent, le relais repasse à l' é tat normal en cas de
dépassement par défaut du point de déclenchement et après expiration de la
temporisation à la retombée (t4 -t3).
• Lorsque les temporisations à l' a ttraction et à la retombée sont mises à 0 s, les points
d' e nclenchement et de déclenchement sont également les points de commutation des
contacts. Les mêmes réglages peuvent également être appliqués pour une fonction
minimum, en suivant la même procédure que pour la fonction maximum.
1
2
t
2
1

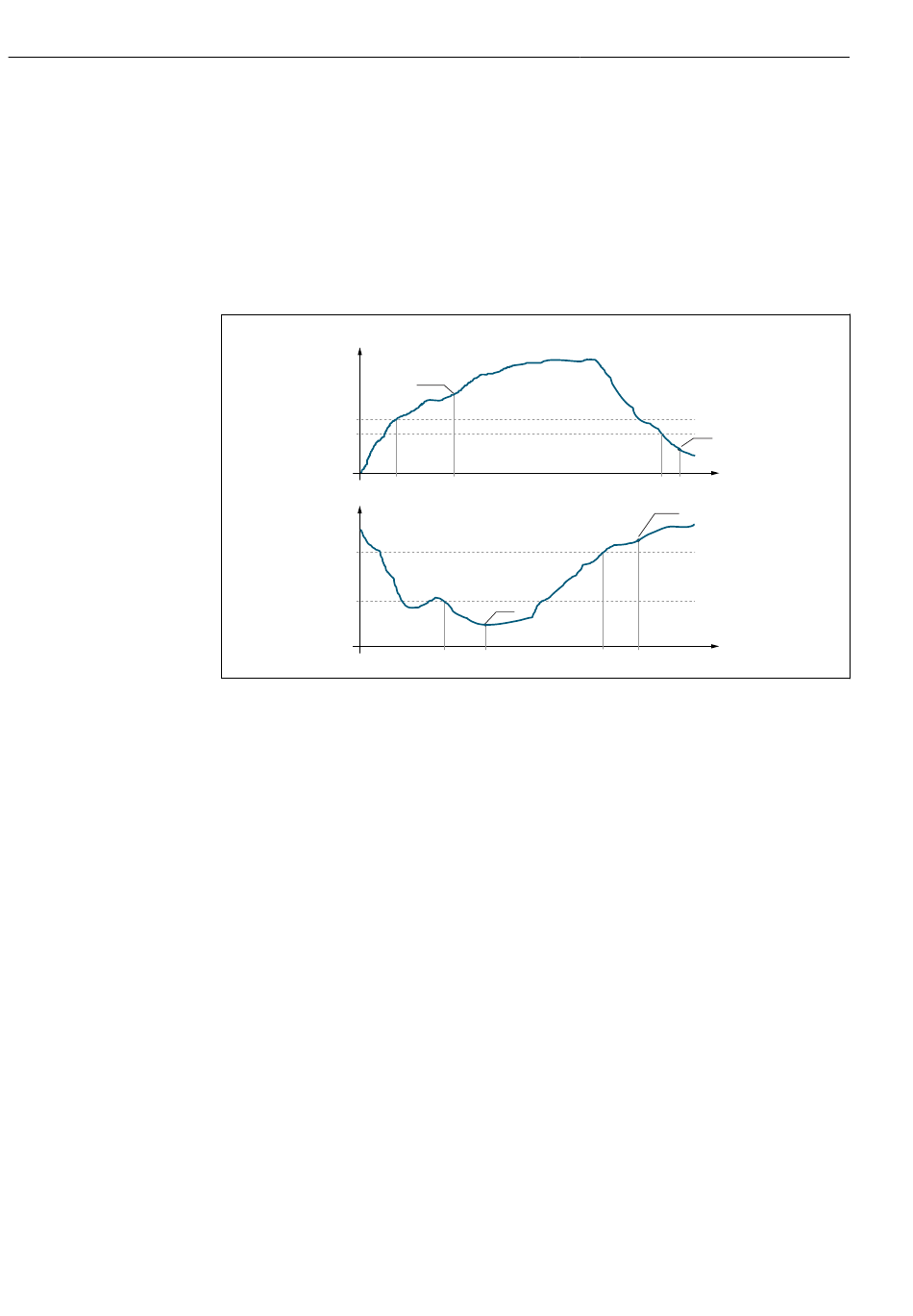

 33 Relation entre les points d' e nclenchement et de déclenchement ainsi qu' e ntre les temporisations à
l' a ttraction et à la retombée
A Point d' e nclenchement > point de déclenchement : fonction max.
B Point d' e nclenchement < point de déclenchement : fonction min.
1 Seuil d' e nclenchement
2 Seuil de déclenchement
3 Contact ON
4 Contact OFF
A
3
t
1 2
B
3
t t
1 2
Smartec CLD132
4
t
t t
3 4
4
t t t
3 4
Endress+Hauser
A0052980
