Montage
14
Version compacte
A
92 (3.62)

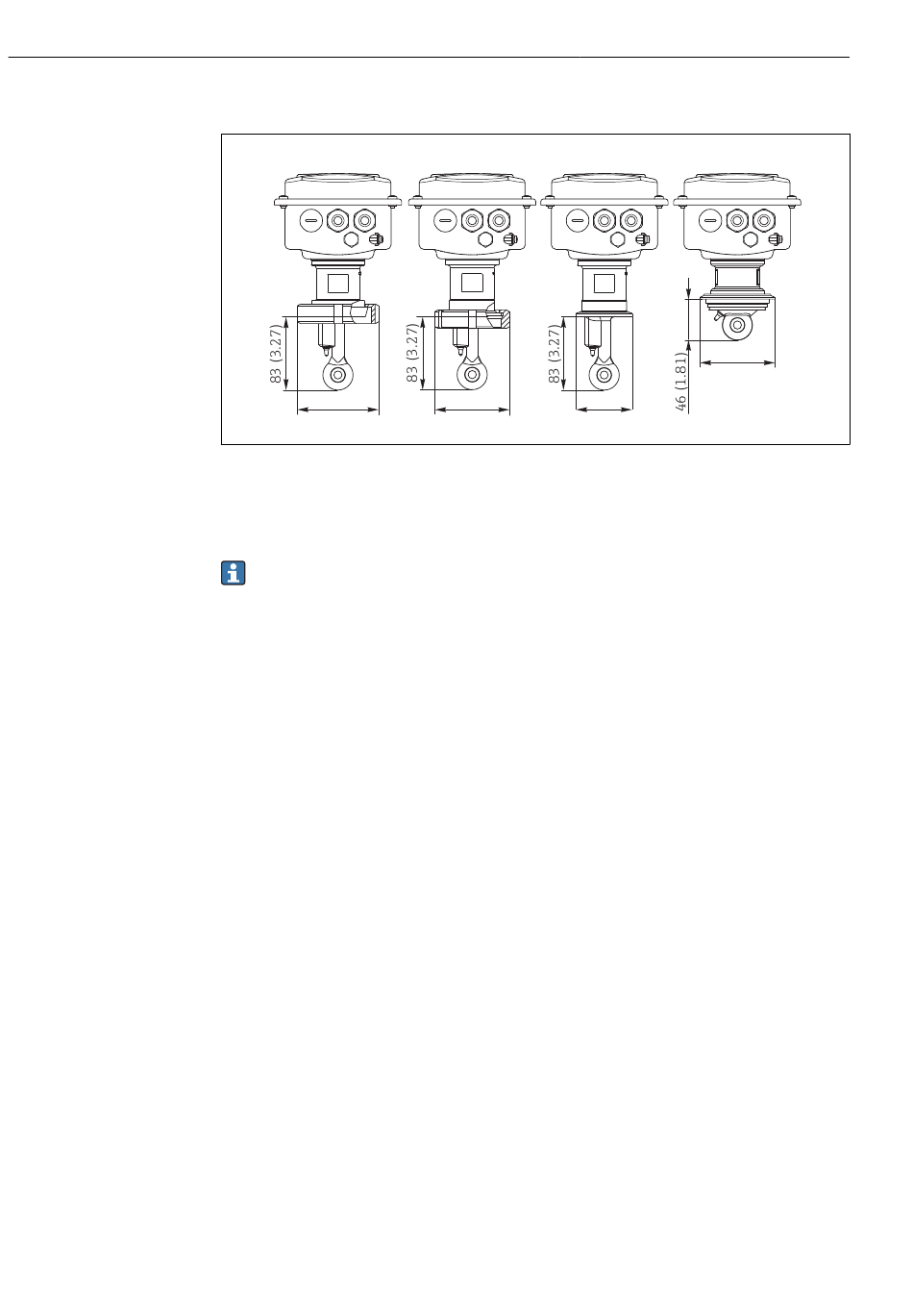

 8 Raccords process pour version compacte, dimensions en mm (inch)
A Raccord laitier DN 50 (DIN 11851)
B SMS 2
C Clamp 2" (ISO 2852)
D Varivent N DN 40 à DN 125
Raccord clamp
Il est possible d' u tiliser des colliers tôle ou des colliers non emboutis pour fixer le
capteur. Les colliers tôle ont une stabilité dimensionnelle plus faible, des surfaces
d' a ppui irrégulières entraînant des charges ponctuelles, et quelquefois des arêtes vives
pouvant endommager le raccord clamp.
Il est vivement recommandé de n' u tiliser que des colliers non emboutis en raison de
leur meilleure stabilité dimensionnelle. Les colliers non emboutis peuvent être utilisés
sur l' e nsemble de la gamme de pression/température.
B C
84 (3.31)
64
(2.52)
Smartec CLD132
D
84 (3.31) 84 (3.31)
A0051849
