3
Alignez le connecteur de la carte optionnelle avec celui de la carte logique. Les connecteurs des câbles situés sur
le côté de la carte optionnelle doivent s'insérer dans l'ouverture de la plaque frontale. Poussez fermement sur la
carte optionnelle pour l'insérer dans le connecteur de la carte logique.
4
Insérez les deux vis de la plaque de métal mises de côté (ou les vis supplémentaires fournies avec la carte
optionnelle) dans les orifices situés de chaque côté de l'emplacement du connecteur. Fixez la carte optionnelle à
la carte logique en serrant les vis avec précaution.
5
Remettez en place la plaque de métal de la carte logique. Reportez-vous à la section Remise en place de la
plaque de métal de la carte logique.

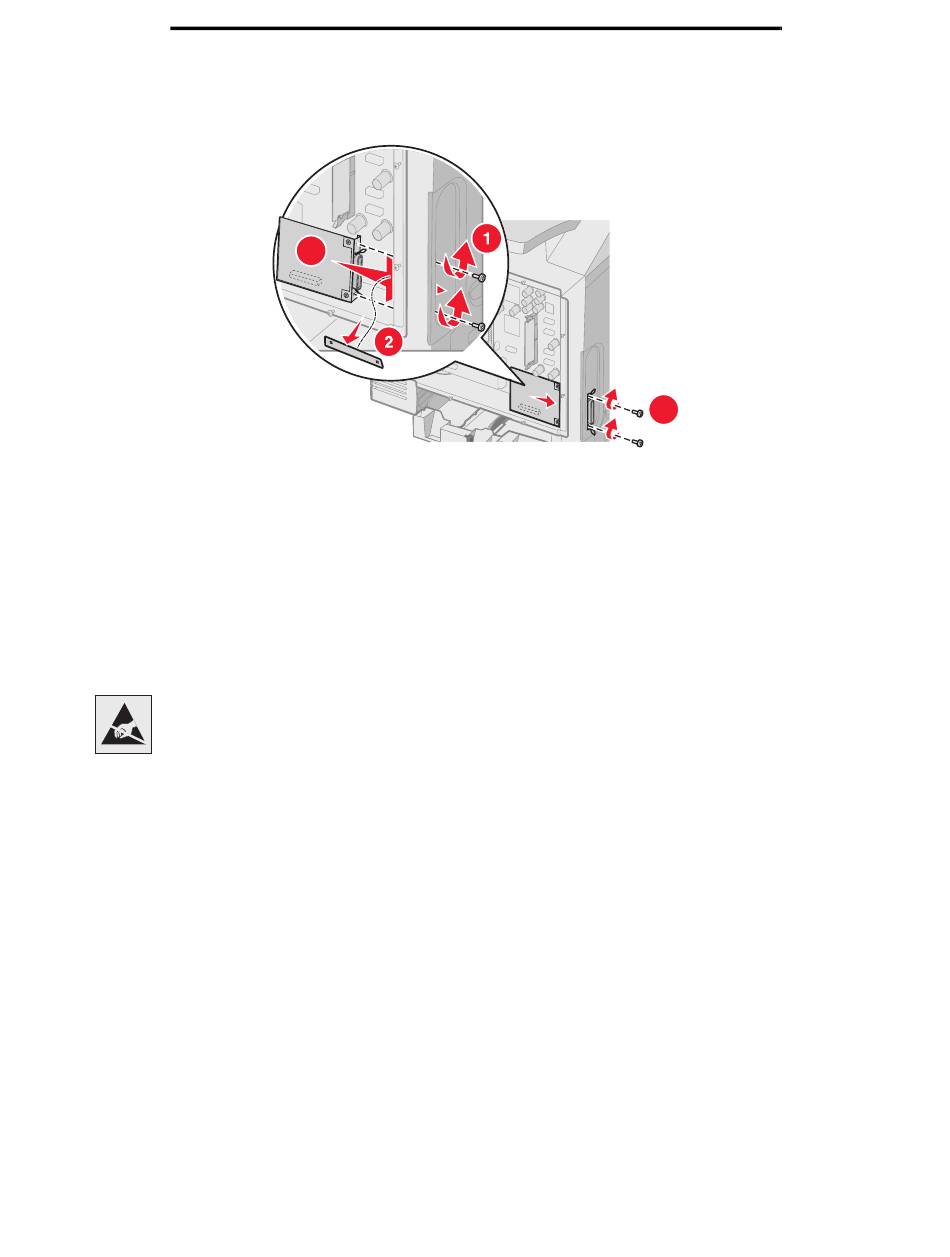

Retrait d'une carte INA optionnelle

Avertissement :
Retirez la plaque de métal de la carte logique (reportez-vous à la section Accès à la carte logique de l'imprimante).
1
Retirez les deux vis situées de chaque côté de l'emplacement du connecteur.
2
Retirez la carte optionnelle du connecteur de la carte logique.
Remarque : stockez la carte optionnelle dans son emballage d'origine pour éviter tout dommage. Si vous n'avez
pas conservé l'emballage d'origine, enveloppez la carte dans un support non-pelucheux et stockez-
la dans une boîte.
3
Alignez la plaque de métal précédemment retirée avec l'emplacement du connecteur.
Installation et retrait des options
3
les composants électriques de la carte système risquent d'être endommagées
par l'électricité statique. Touchez une partie métallique de l'imprimante avant de
manipuler les composants électroniques ou connecteurs de la carte logique.
Retrait d'une carte INA optionnelle
138
