Passerelles bus de terrain
6.1.3
Configuration Profibus de la passerelle – méthode de transfert des
données
IndraControlSafeLogic compact Passerelles de Diagnostic

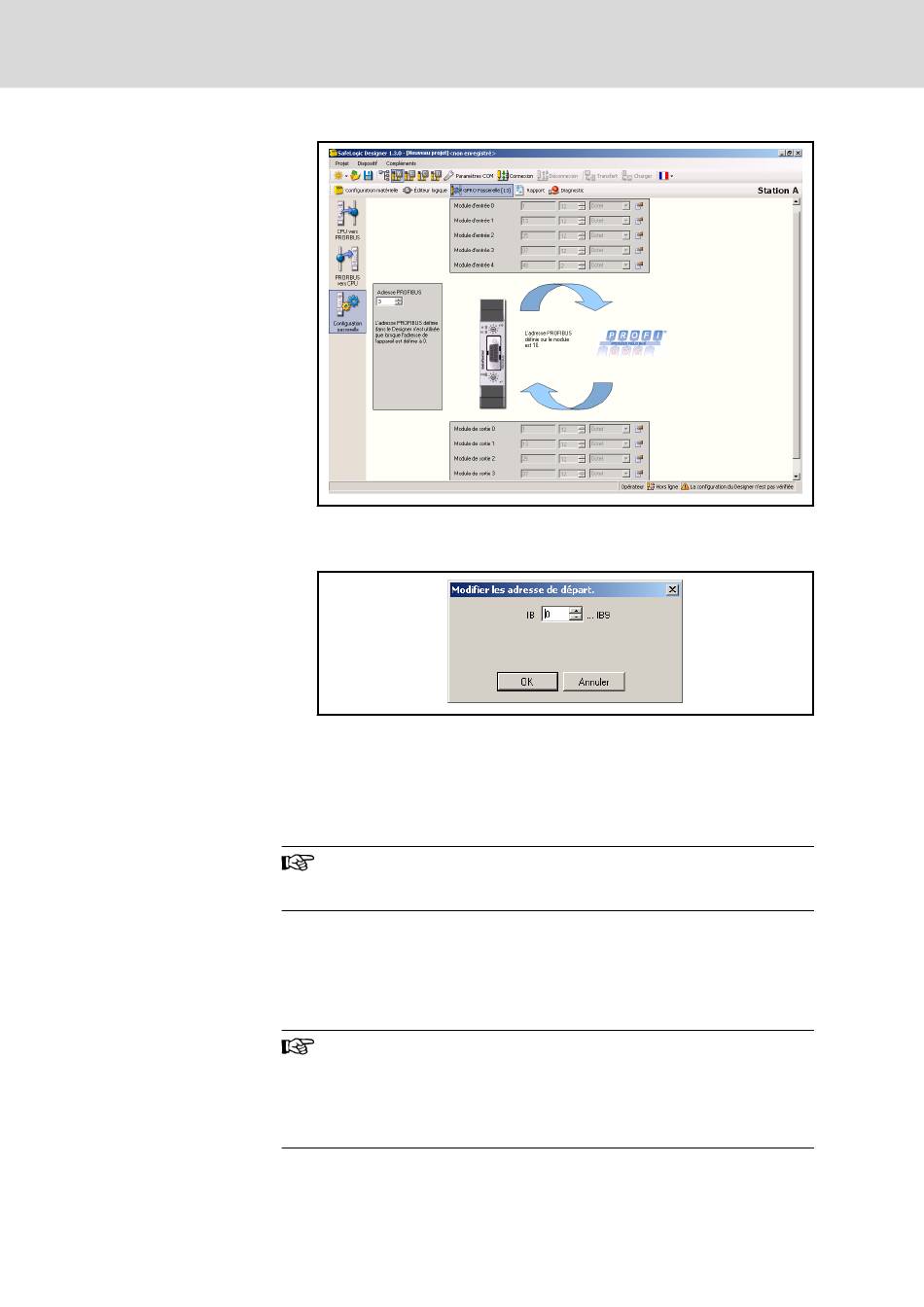

Fig. 6-5:
Fenêtre de configuration de la passerelle Profibus DP
4. Cliquer sur le bouton situé à droite du bloc de données dont il faut éditer
l'adresse de départ. La fenêtre de dialogue suivante s'ouvre :
Fig. 6-6:
Éditer l'adresse de départ des blocs de données
5. Entrer la nouvelle adresse de départ souhaitée ou bien utiliser la flèche
pour modifier l'adresse. La plausibilité du réglage d'adresse est contrô‐
lée automatiquement, c.-à-d. qu'il n'est pas possible de configurer des
blocs de données avec des plages d'adresses qui se chevauchent.
6. Cliquer sur OK pour accepter la nouvelle adresse de départ.
Pour plus d'informations sur la procédure de configuration du re‐
gistre du processus, se référer au
de l'image du processus" à la page
Pour configurer la communication entre l'API et la passerelle, procéder selon
les étapes ci-dessous.
Ce document ne couvre pas la création d'un réseau Profibus DP
ni du reste du projet de système d'automatisation par l'outil de
configuration réseau. Le projet Profibus est supposé avoir déjà
été défini dans le programme de configuration, p. ex. Rexroth In‐
draWorks. Les exemples montrés se réfèrent à des configurations
effectuées à l'aide de Rexroth IndraWorks.
DOK-CONTRL-SLC*GW*****-OP05-FR-P
chap. 7 "Affectation et contenu
97.
