30/121
Bosch Rexroth AG
Montage et configuration de base
Montage du module sur le rail de montage DIN
Apposer les clips d'extrémité
IndraControlSafeLogic compact Passerelles de Diagnostic

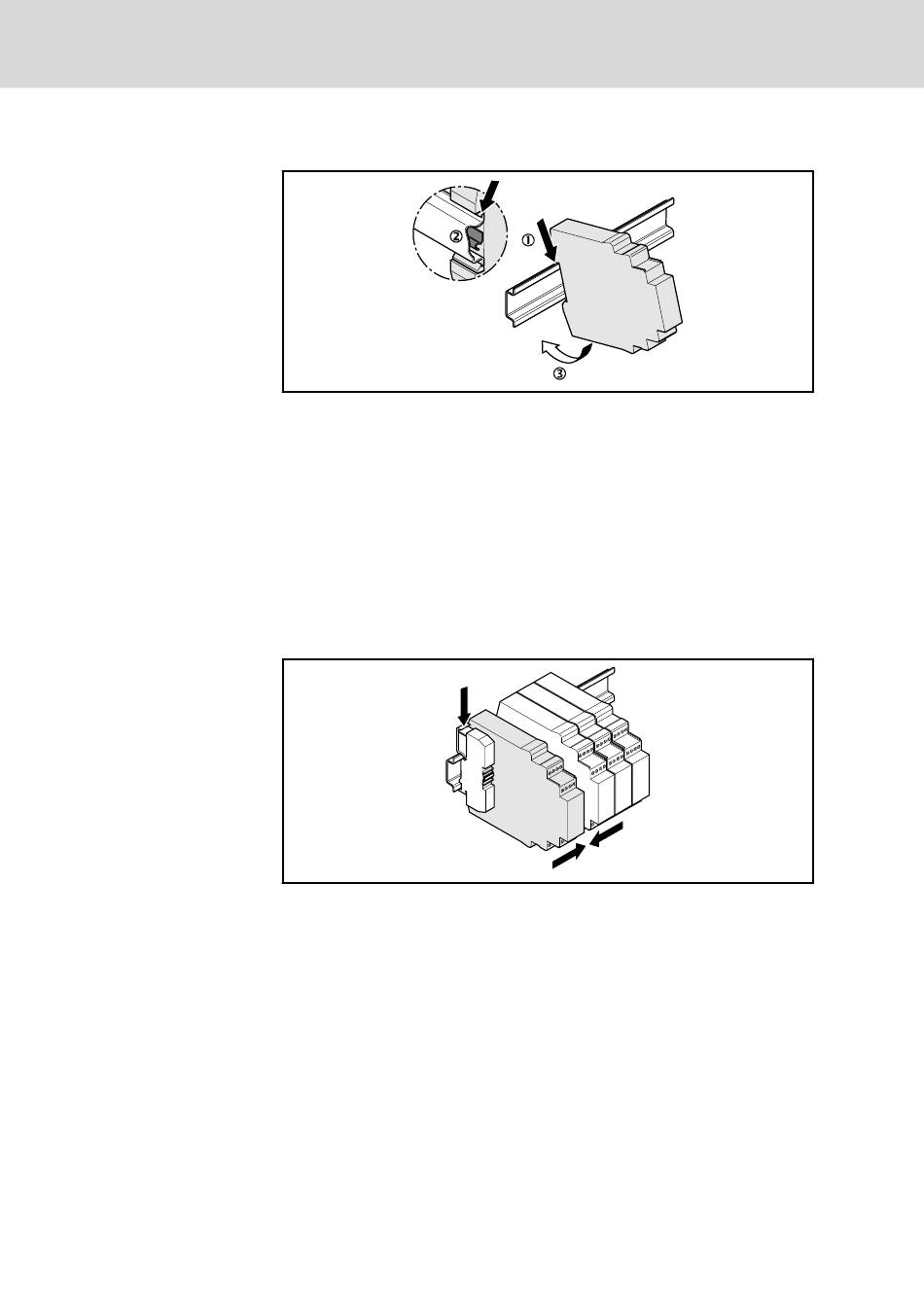

Fig. 4-1:
Montage du module sur le rail de montage DIN
1. S'assurer que la tension d'alimentation du système SafeLogic compact
est bien coupée.
2. Suspendre le dispositif sur le rail de montage DIN (①).
3. Brancher les passerelles directement à droite du module SLC-3-CPUx
du système SafeLogic compact. Un maximum de deux passerelles peut
être utilisé par système.
4. Veiller à ce que le ressort de mise à la terre du module (②) appuie bien
sur le rail DIN pour assurer une bonne conductivité électrique.
5. Verrouiller le module sur le rail de montage DIN en appuyant légère‐
ment dans le sens de la flèche (③).
Fig. 4-2:
Installer les clips d'extrémité
1. Si plusieurs modules sont présents, il faut les presser les uns contre les
autres, un à un, comme indiqué par les flèches jusqu'au verrouillage la‐
téral des connecteurs.
2. Installer un clip d'extrémité à gauche comme à droite.
Après le montage, procéder selon les étapes suivantes :
1. Branchement des connexions électriques (cf.
électrique" à la page
2. Configuration (cf.
chap. 4.3 "Premières étapes de configuration" à la
page 32
et mode d'emploi "Rexroth IndraControl SafeLogic compact
Designer Software", cf.
tionnement de SafeLogic compact" à la page
3. Contrôle de l'installation (cf. chapitre sur la mise en service du mode
d'emploi "Rexroth IndraControl SafeLogic compact Hardware", cf.
DOK-CONTRL-SLC*GW*****-OP05-FR-P
32).
chap. 1.4 "Instructions de montage et de fonc‐
6).
chap. 4.2
"Installation
chap.
