IndraControlSafeLogic compact Passerelles de Diagnostic
5.1.2
Interface de connexion TCP/IP Ethernet
Cliquer sur le bouton Paramètres réseau de la passerelle SafeLogic
compact. La fenêtre "Scan du réseau" s'ouvre.
3. Cliquer sur le bouton Scanner. Le système scrute le réseau à la recher‐
che d'une passerelle connectée et les dispositifs détectés sont ajoutés
sur la liste.

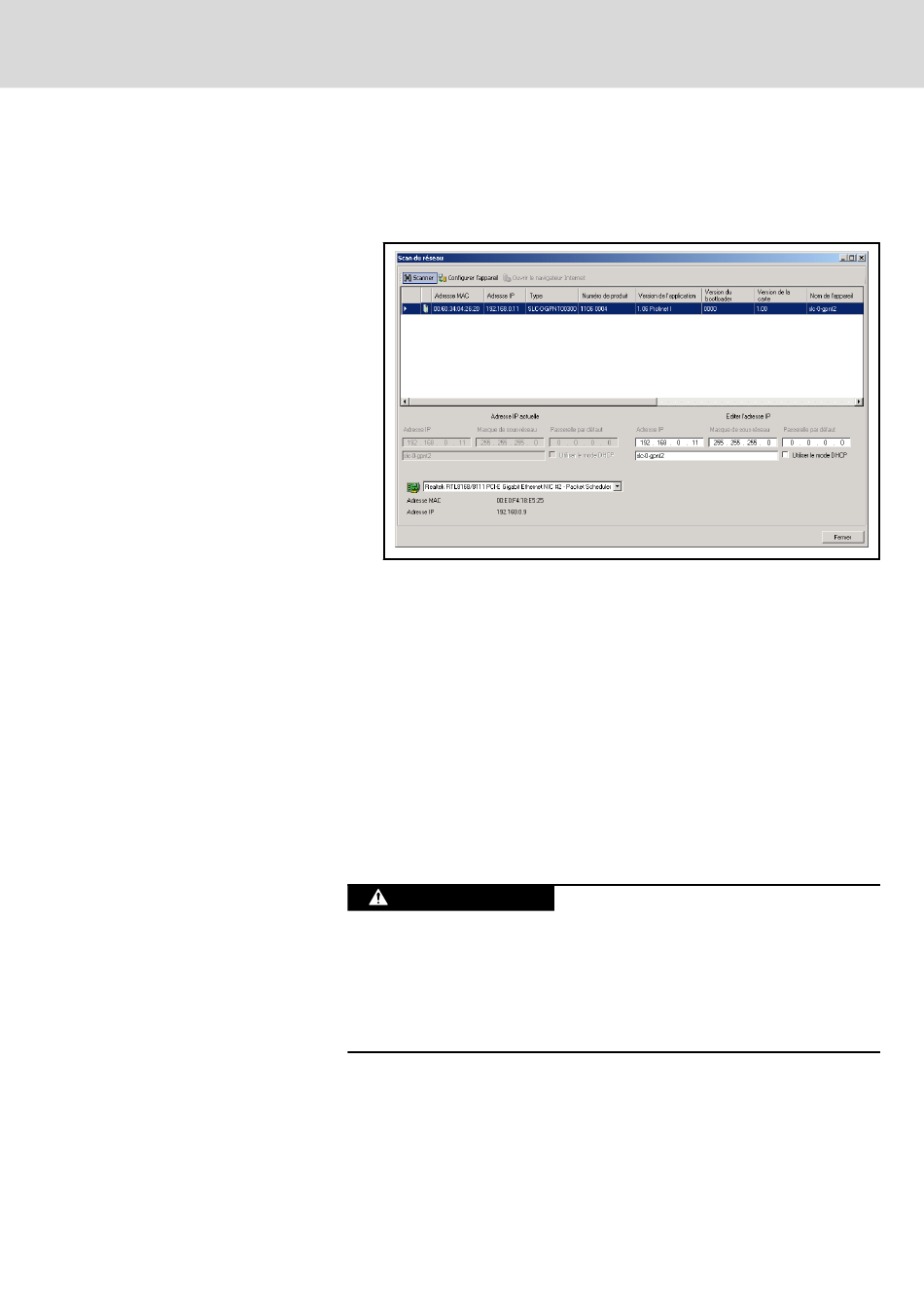

Fig. 5-7:
Passerelles détectées dans la fenêtre de dialogue "Scan du ré‐
seau"
4. Cliquer sur la passerelle à modifier.
5. Saisir les nouveaux paramètres dans le champ "Modifier l'adresse IP".
6. Pour transférer les nouveaux paramètres au dispositif, cliquer sur le
bouton Configurer le dispositif.
Les passerelles Ethernet SafeLogic compact prennent chacune en charge un
nombre total de quatre interfaces de connexion TCP/IP. Cela permet à qua‐
tre applications différentes de communiquer simultanément avec la passerel‐
le via Ethernet TCP/IP. L'interface réseau spécifique de la passerelle corres‐
pondante (ex. Profinet-IO) s'exécute en parallèle. Sa configuration et son uti‐
lisation n'interagissent pas avec la configuration de la connexion TCP/IP, car
cette configuration s'exécute indépendamment sur des pages distinctes du
logiciel SafeLogic Designer.
AVERTISSEMENT
Il est possible d'écrire en parallèle le bloc de données de sortie sur la passe‐
relle Ethernet pour toutes les interfaces de communication ou de connexion
TCP/IP, si elles utilisent le même numéro de bloc de données de sortie. Dans
ce cas, le dernier message remplace les données reçues auparavant.
La passerelle traite les données d'un système SafeLogic compact, puis les
met à disposition des blocs de données en différentes compilations. Ces
blocs de données sont disponibles via l'interface TCP/IP. Pour une descrip‐
tion détaillée des blocs de données
réseau (blocs de donnéesd'entrée de réseau)" à la page
Bosch Rexroth AG
Ne pas utiliser le même numéro de bloc de
données de sortie pour communiquer avec
deux API différentes ni pour deux connexions
TCP/IP distinctes !
chap. 3.3 "Données transférées dans le
15.
43/121
Passerelle Ethernet
