Bosch Rexroth AG
Passerelle Ethernet
Configuration de l'interface TCP/IP – établissement de la connexion
IndraControlSafeLogic compact Passerelles de Diagnostic
Pour configurer l'interface de connexion TCP/IP Ethernet, procéder selon les
étapes suivantes :
●
Lancer le logiciel SafeLogic Designer et charger la configuration maté‐
rielle, passerelle comprise.
●
Pour ouvrir la fenêtre de configuration de la passerelle, cliquer sur le
bouton GPNT Passerelle au-dessus de la fenêtre principale et sélection‐
ner la passerelle correspondante ou double-cliquer sur la passerelle
souhaitée dans la configuration matérielle.
●
Cliquer sur Configuration TCP/IP dans le menu de gauche. La fenêtre
de dialogue suivante s'ouvre :

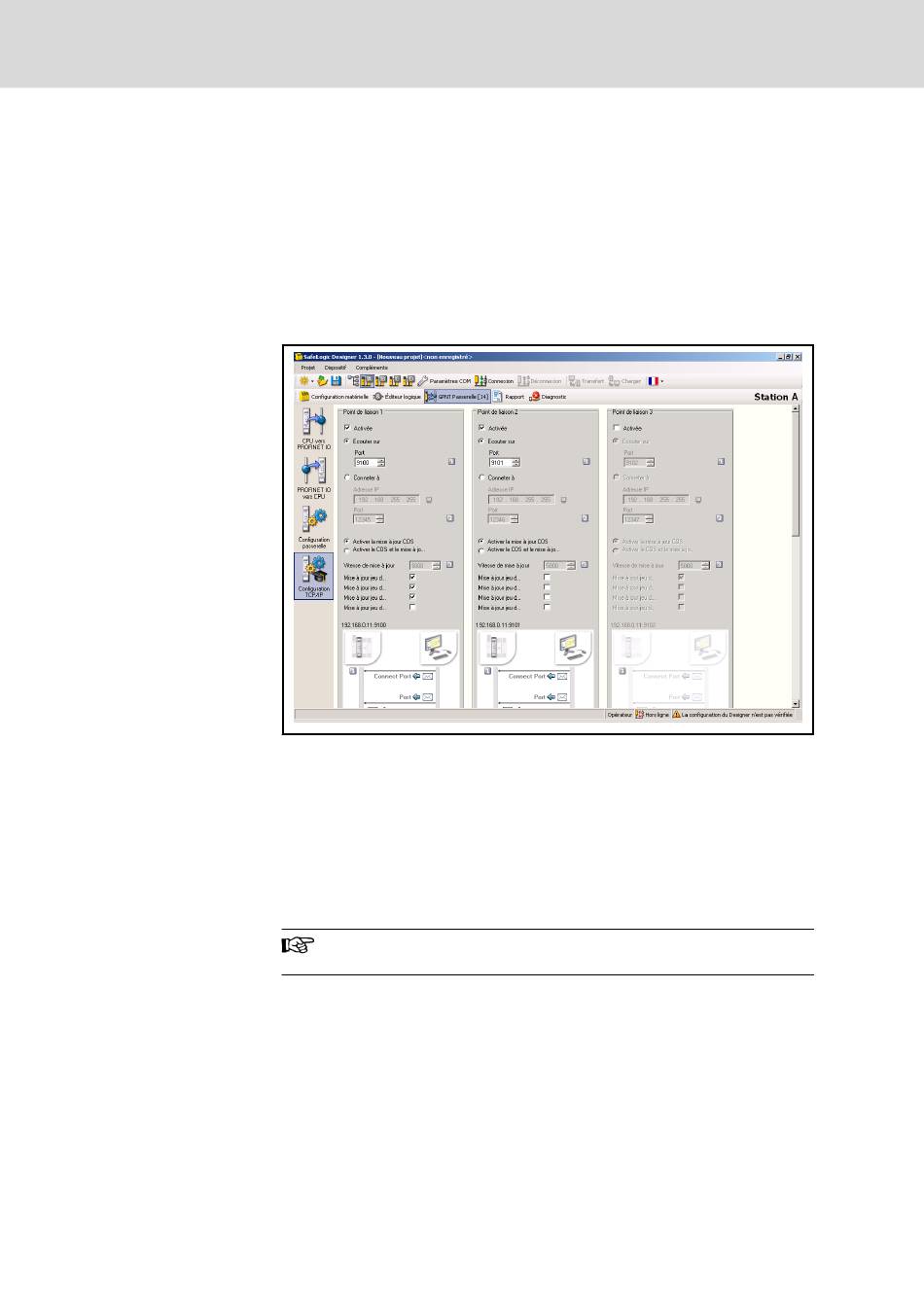

Fig. 5-8:
Fenêtre de dialogue "Configuration TCP/IP"
Si la passerelle de diagnostic doit se connecter à l'application externe, procé‐
der selon les étapes de configuration suivantes :
1. Activer le bouton radio "Connecter à".
2. Définir dans "Adresse IP" l'adresse IP de l'ordinateur sur lequel l'appli‐
cation est exécutée.
3. Entrer le numéro de Port de l'application.
La configuration sera considérée comme erronée si le port ou
l'adresse IP sont réglés sur zéro en mode "Connecter".
Si l'application externe doit se connecter à la passerelle de diagnostic, procé‐
der selon les étapes de configuration suivantes :
1. Activer le bouton radio "Écouter sur".
2. Entrer le numéro de Port de l'application.
DOK-CONTRL-SLC*GW*****-OP05-FR-P
