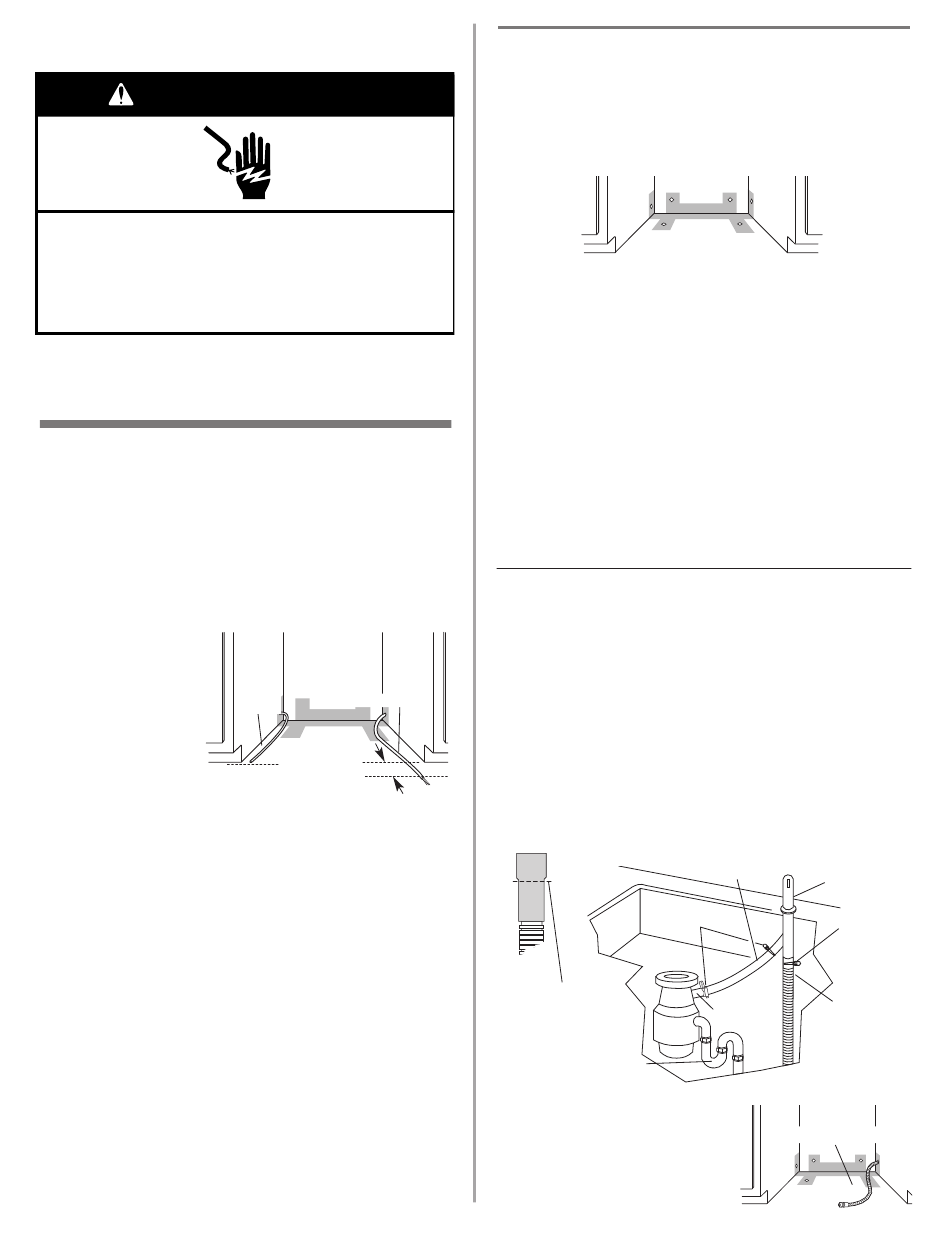

Instrucciones de instalación
ADVERTENCIA
Peligro de Choque Eléctrico
Desconecte el suministro de energía en la caja de
fusibles o cortacircuitos antes de instalar la lavavajillas.
No seguir esta instrucción puede ocasionar la muerte o
choque eléctrico.
1. Desconecte el suministro de energía.
2. Cierre el suministro de agua.
Prepare la abertura del gabinete
usando las conexiones de servicio
existentes
• Siga los pasos en esta sección si está instalando la
lavavajillas en una abertura del gabinete con las
conexiones de servicio.
• Si está instalando la lavavajillas en un espacio del
gabinete que no tiene conexiones, siga los pasos de la
sección "Prepare la abertura del gabinete donde no
existen conexiones
de servicio" .
1. Verifique que la
tubería de agua
llegue a la parte
frontal izquierda de
la abertura donde
se hará la conexión
de agua.
2. Verifique que el
cable directo llegue a la parte frontal derecha de la
abertura del gabinete donde se hará la conexión
eléctrica.
Si la tubería de agua y el cable directo llegan lo
suficientemente lejos en la abertura, proceda a la siguiente
sección "Instalación de la manguera de desagüe" . Si no
llegan, siga los pasos de la sección "Prepare la abertura del
gabinete donde no existen conexiones de servicio" .
Tubo de
Cable directo
agua
6" (15,2 cm)
Instalación de la manguera de desagüe
IMPORTANTE: siempre utilice una manguera de desagüe
nueva, aunque instale una lavavajillas nueva que
reemplace a otra.
1. Perfore un orificio de 1-1/2" (3,8 cm) en la pared o el
piso del gabinete, en el lado de la abertura del gabinete
que esté más cerca del fregadero.
2. Conecte en "T" la manguera de desagüe al tubo de
desperdicios o al recipiente de desechos utilizando uno
de los siguientes métodos.
• Opción 1: con recipiente de desechos – con espaciador
de aire.
• Opción 2: sin recipiente de desechos – con espaciador
de aire.
• Opción 3: con recipiente de desechos – sin espaciador
de aire*.
• Opción 4: sin recipiente de desechos – sin espaciador
de aire*.
* Se recomienda un espaciador de aire
Consejo útil: Para reducir la vibración de la manguera,
mantenga ésta lejos del piso y del borde del orificio por
el que aquélla pasa dentro del gabinete.
Opción 1, Recipiente de desechos - con espaciador de aire:
1. Quite el conector de eyección del recipiente de
desechos. Corte el extremo de la manguera de desagüe
si es necesario (no corte la sección ranurada).
2. Sujete la manguera de desagüe al espaciador de aire
con una abrazadera de tipo resorte. Si se cortó la
manguera de desagüe, utilice una abrazadera* de tipo
tornillo de 1-1/2" o de 2" (3,8 a 5 cm).
3. Utilice un conector* de manguera de hule con
abrazaderas de resorte o de tornillo para conectar el
espaciador de aire a la entrada del recipiente de
desechos.
Esta conexión debe hacerse antes del sifón de desagüe y
al menos a 20" (50,8 cm) del piso en que se instalará la
lavavajillas.
abrazaderas
de tipo resorte
o tornillo
manguera de
desagüe – corte aquí
si es necesario.
sifón de desagüe
4. Inserte la manguera de desagüe
en el orificio hecho en el
gabinete y diríjala al centro
frontal de la abertura donde se
hará la conexión del desagüe.
* Estas partes se pueden encontrar en las
tiendas locales de artículos de plomería.
conector de la
manguera de hule
espaciador
de aire
abrazadera
grande tipo
resorte
entrada del
manguera de
recipiente
desagüe
de desechos
manguera de desagüe
25
