13 Návod k Použití
Použití

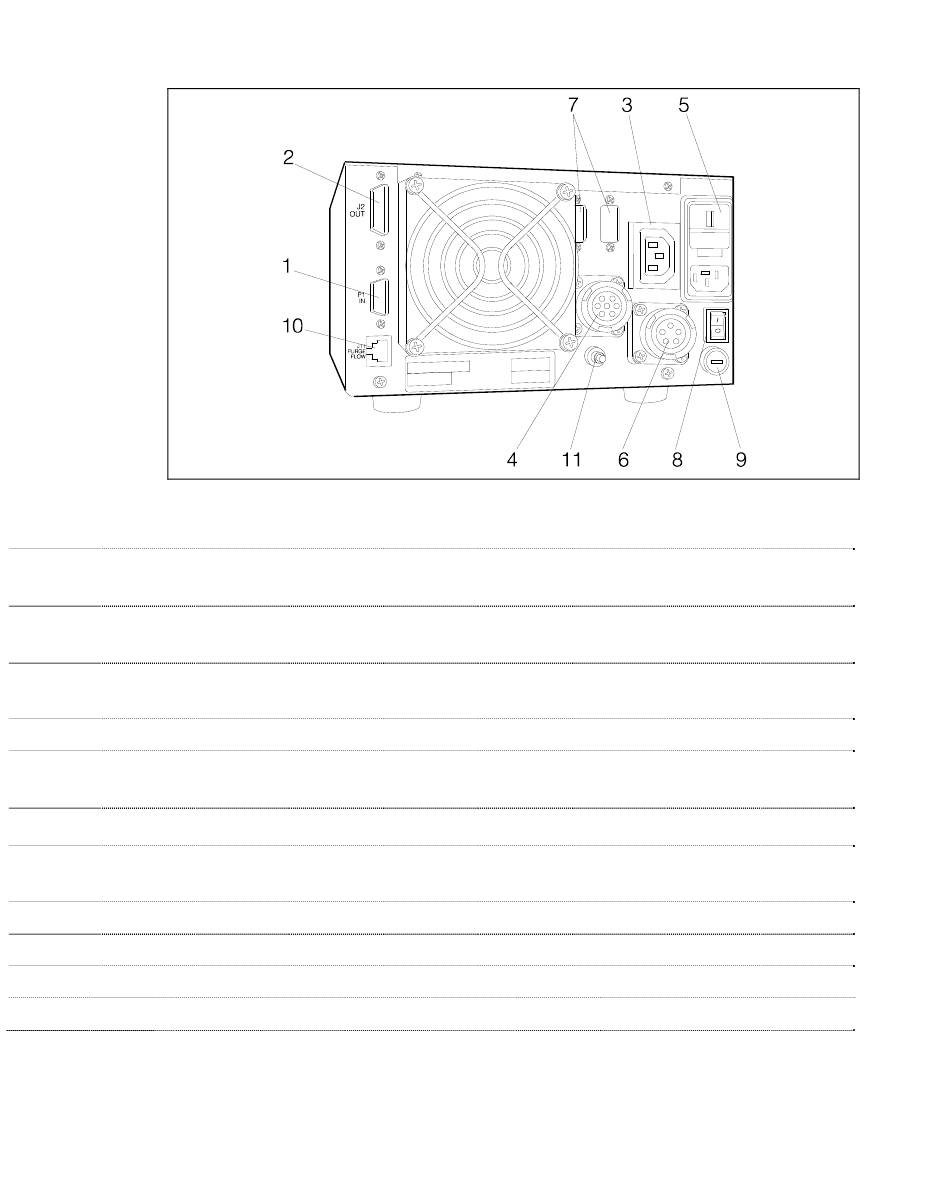

Postava 3
1 Vstupní konektor logických signálů (spojovací konektor se dodává s příslušným
uzavírajícím můstkem.).
2 Výstupní konektor logických signálů a kontroly elektrického proudu čerpadla a budícího
kmitočtu.
3 Výstupní zásuvka výkonu (120 Vac, 1 A) pro napájení opčních mechanismů (vent device,
zapínací relè primárního čerpadla, atd.).
4 Konektor kabelu čerpadla.
5 Vstupní modul napájení pro Kontrolér. Obsahuje ochrannou pojistku, meniče napětí,
napájecí zásuvku výkonu a filtr EMC.
6 Spojka pro napájací kabel heater jacket.
7 Místo předurčené na konektor komunikačních seriálních dveří RS-232 - RS-422 - RS-485
(opční dodávka).
8 Síťový vypínač.
9 Poistka na napájení heater jacket.
10 Konektor pro kabel na napojení průtokoměru (flow meter).
11 Uzemnění.
164/268
Zadní panel Kontroléru 969-9447 a 969-9547
