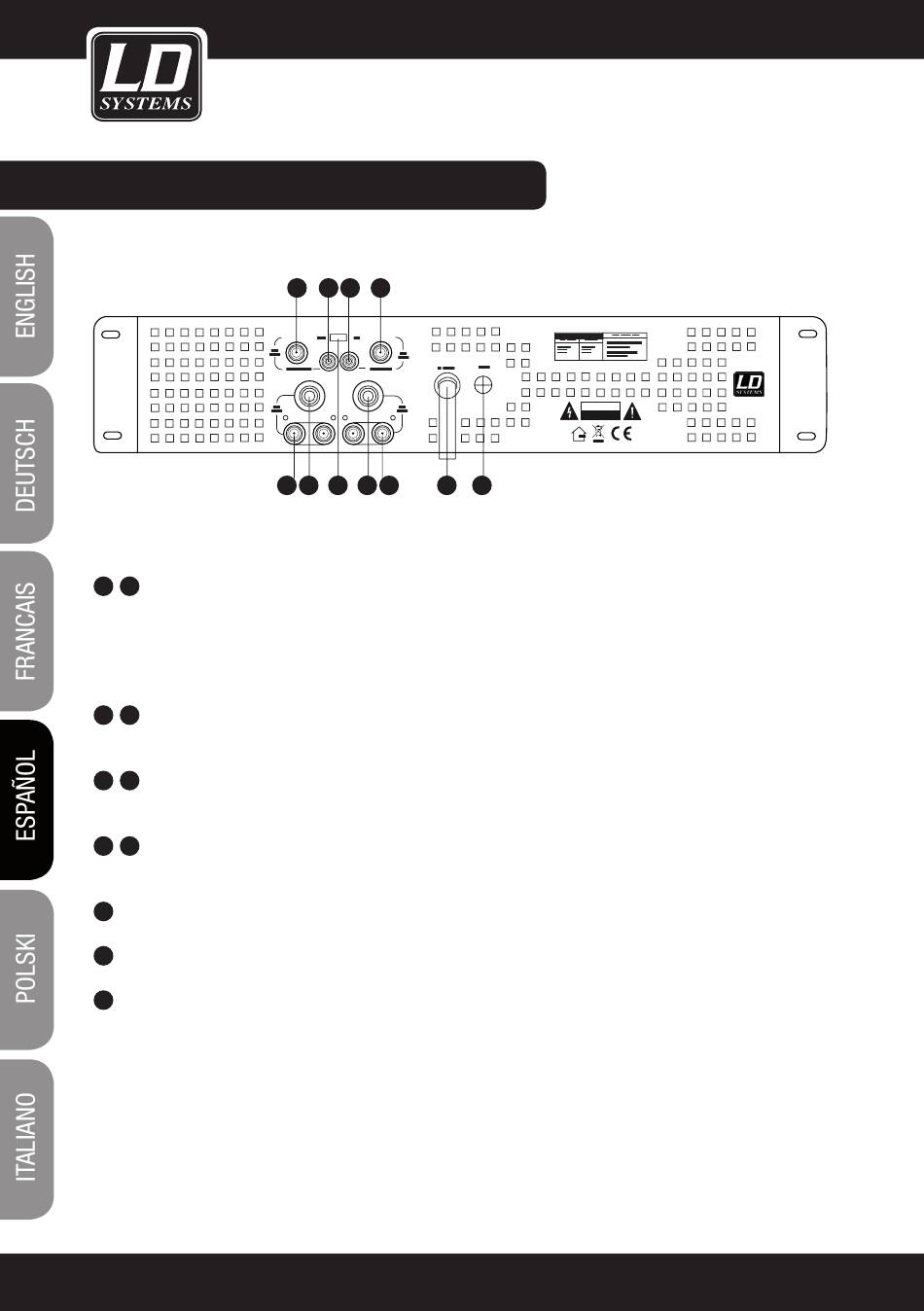

PANEL POSTERIOR Y CONEXIÓN:
1
2
CANALES A Y B DE ENTRADA (CHA/CHB)
•Jacks de 6,3 mm
•Configuración balanceada: Malla = Masa, Punta = Señal +, Anillo= Señal -
•Configuración no balanceada: Malla = Masa, Punta = Señal +
3
4
CONECTORES RCA DE ENTRADA DE CANALES A Y B (CHA/CHB)
Configuración no balanceada: Anillo = Masa, Punta = Señal +
5
6
SPEAKON DE SALIDA DE CANALES A Y B (CHA/CHB)
1+/2+ = Señal +; 1-/2- = Señal -
7
8
BORNES DE SALIDA DE CANALES A Y B (CHA/CHB)
Rojo = Señal +, Negro = Señal -
9
CONMUTADOR GROUND-LIFT
10
CABLE ELÉCTRICO
11
FUSIBLE: F 5 A, 250 V
42
24
31
2
4 3
1
8 6
9
5 7
10
86
95
71
01
CAUTIO N
RISK OF EL ECTRIC SHOCK
DO NOT OPEN
11
1
