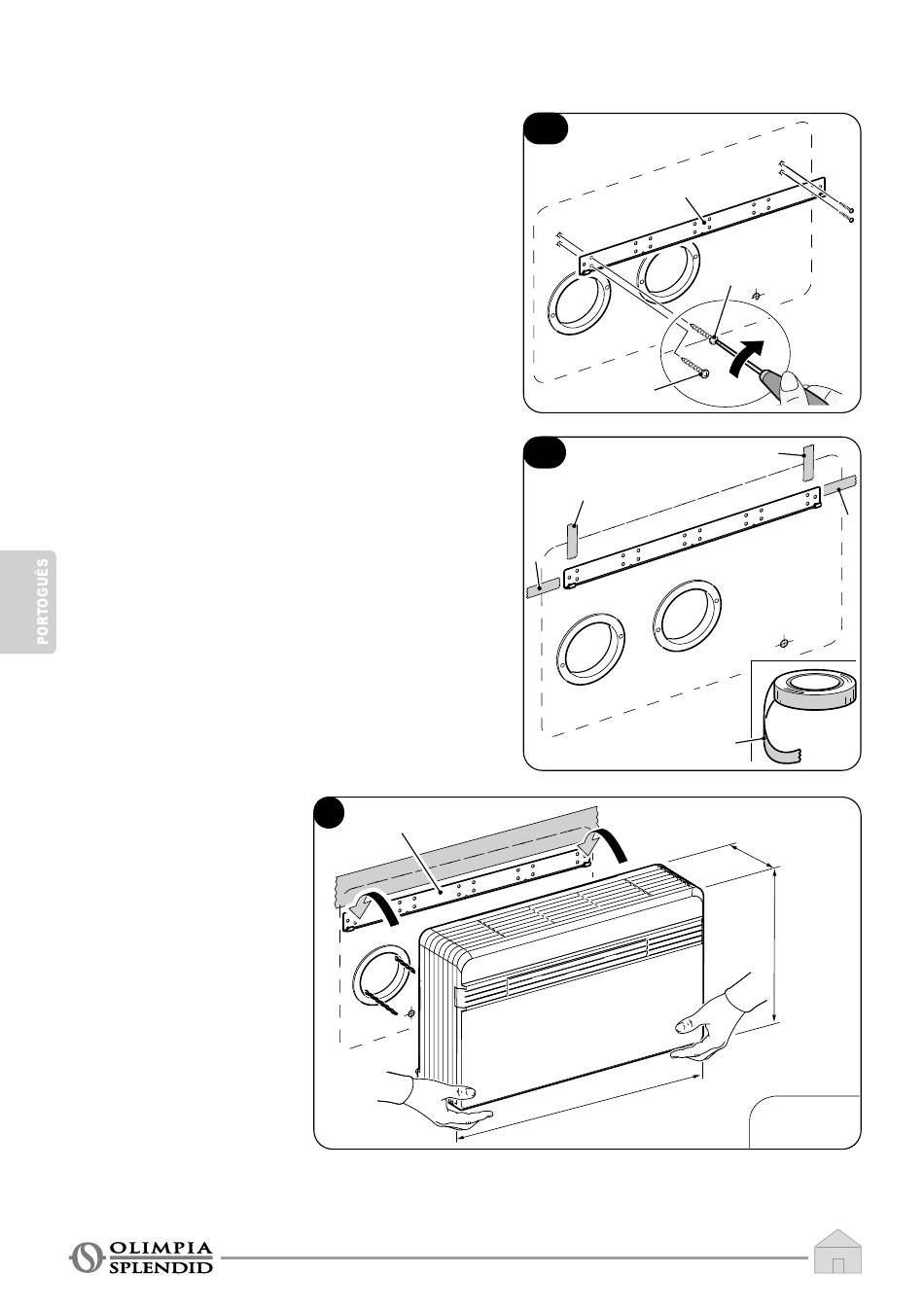

2.4.5 - Posicionamento do aparelho no suporte de ancoragem
Usando os dois orifícios feitos anteriormente
(ver fig. 6), fixe o suporte de suporte (L) na
parede usando os parafusos (E) fornecidos
(fig. 22a).
Após a verificação:
que o estribo de fixação estã bem
ancorado à parede,
que foram tomadas medidas (se
necessário) para a ligação elétrica e
para a drenagem de condensados,
é possível ligar o ar condicionado.
Realize os seguintes passos:
a.
Aplique fita adesiva (A) para ter
referências aos pontos de fixação da
unidade (fig. 22b).
A fita pode ser removida assim que a
unidade estiver ligada à parede.
b.
Levante o ar condicionado levando-o
para os lados da base inferior e
prenda-o ao suporte (L) (fig. 23).
Para facilitar a operação de acoplamen-
to, incline a parte inferior do aparelho
ligeiramente em sua direção.
PT - 24
23
L
22a
L
E
22b
A
A
903mm
E
A
A
A
215mm
520
mm
~38,5 kg
