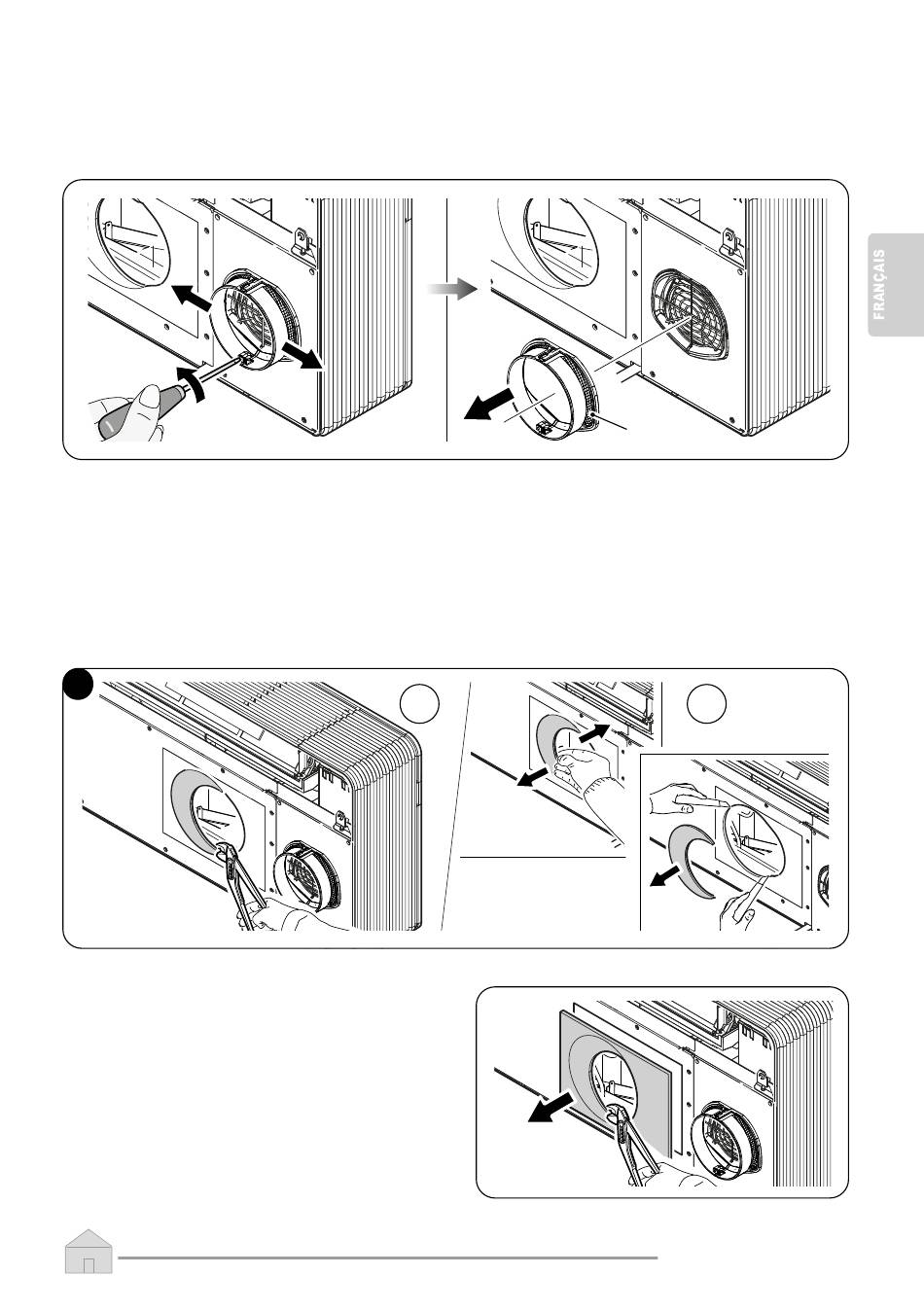

2.4.4 - Exécution des trous sur l'appareil
En cas d'utilisation des tuyaux de 162 mm l'opération de retrait d'une partie de la
couverture ne doit pas avoir lieu. L'extension du ventilateur (W) doit être retirée comme
indiqué ci-dessous.
Pour les trous de 202 mm, procéder comme suit :
a.
À l'aide d'une pince, casser la partie prédécoupée de la couverture arrière (fig. 21-A).
b.
Par la suite, tourner manuellement en avant et en arrière la partie de la couverture
à retirer jusqu'à ce que la partie prédécoupée restante se casse (fig. 21-B).
c.
Rogner avec un cutter l'éventuel isolant en surplus resté à l'intérieur du trou (fig. 21-
B).
21
Le couvercle arrière est également
prévu pour le canal d'aspiration
rectangulaire. Si l'on préfère ce type
d'installation, il faut casser la partie rec-
tangulaire prédécoupée et utiliser une
grille d'aspiration de taille appropriée
pour le conduit d'aspiration.
A
W
B
FR - 23
UNICO EVAN R32
