6.5 Remplissage du réservoir à vessie

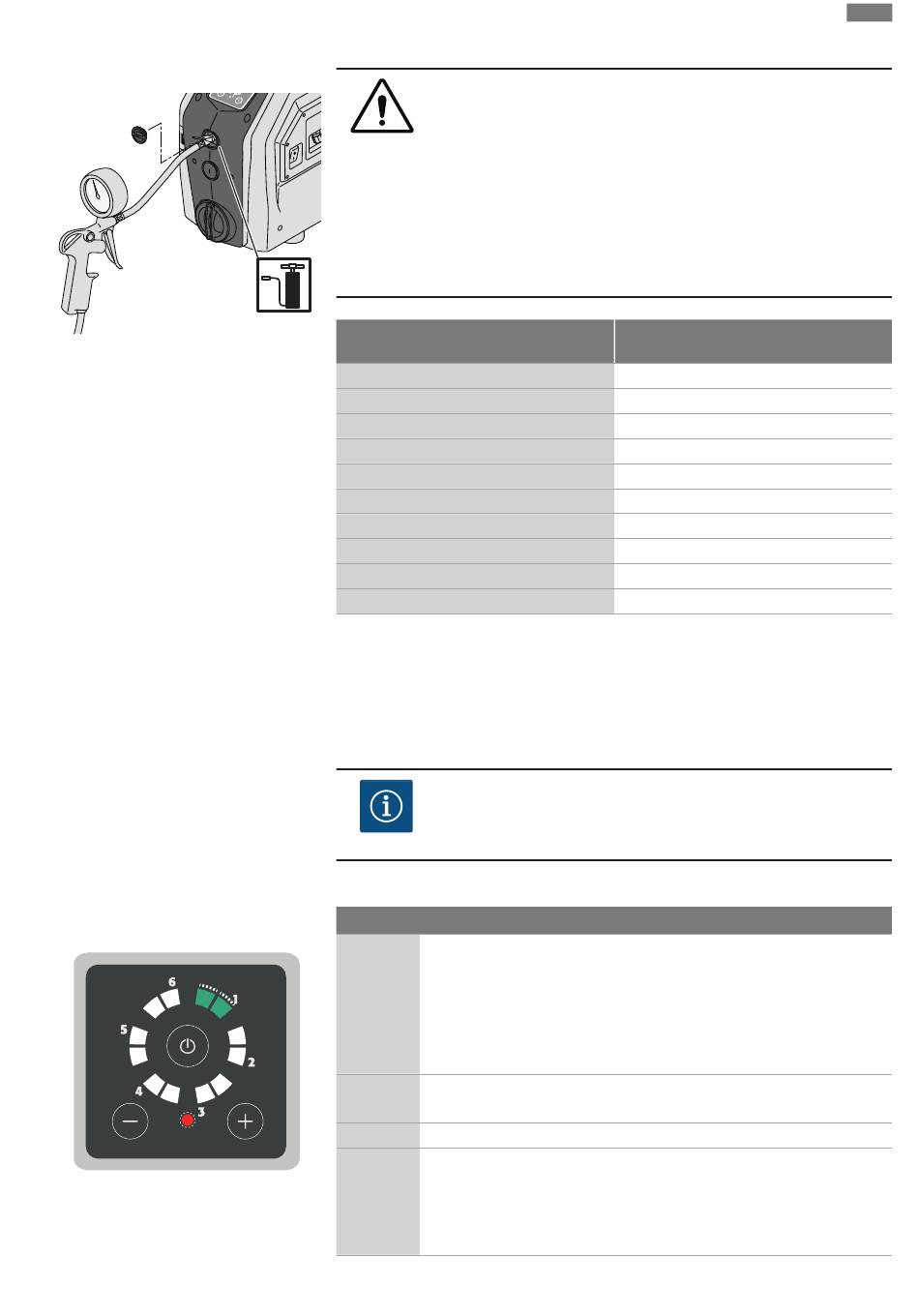

Fig. 14: Remplissage du réservoir à vessie
6.6 Codes d'alarme
Notice de montage et de mise en service • Isar BOOST5 • Ed.06/2024-05
ATTENTION
Endommagement précoce du produit dû à un montage non
conforme !
Le réservoir à vessie intégré est prérempli en usine à une pression de 1,5
bar. La pression de remplissage maximale est de 4 bar.
• Remplir le réservoir à vessie lorsque la pression du système est à zéro.
• Remplir le réservoir à vessie conformément aux indications du tableau.
• Après chaque modification de la pression de service, adapter la pression
de remplissage du réservoir à vessie.
Pression de service souhaitée (bar)
1,0
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
✓ Condenseur ou pompe avec manomètre intégré.
1. Fermer la vanne à volant (Fig. 7 - Pos. 1, 2) côté aspiration et côté refoulement.
2. Retirer la vis de la fermeture du réservoir à vessie.
3. Relier le condenseur ou la pompe à air (pompe manuelle) à la fermeture du réservoir à
vessie.
4. Remplir le réservoir à vessie afin d'atteindre la pression de service souhaitée et réglée.
AVIS
Pour éviter tout pic de pression, installer le cas échéant un réservoir à ves-
sie supplémentaire côté refoulement.
La LED des zones 1-6 clignote en vert + la LED clignote en rouge
Alarme 1 Manque d'eau
Si un manque d'eau côté aspiration dure plus de 7 secondes, l'alarme s'af-
fiche.
• Vérifier l'alimentation en eau côté aspiration.
• Remplir la pompe.
Le produit redémarre automatiquement après 1 min, 15 min, 30 min, 1 h, etc.
Alarme 2 Le produit n'atteint pas la pression réglée.
• Contacter le service clients.
Alarme 3 /
Alarme 4 Pression de sortie inférieure à 0,2 bar (tuyauterie défectueuse).
• Éliminer la cause.
• Pour réinitialiser l'alarme, éteindre et rallumer le produit avec la touche de
commande « marche/arrêt » (Fig. 2, pos. 3).
• Vérifier la raison pour laquelle la pression a été réinitialisée à zéro.
Pression de remplissage (bar) du réservoir
à vessie
0,5
1,0
1,0
1,5
1,5
2,0
2,5
3,0
3,5
4,0
