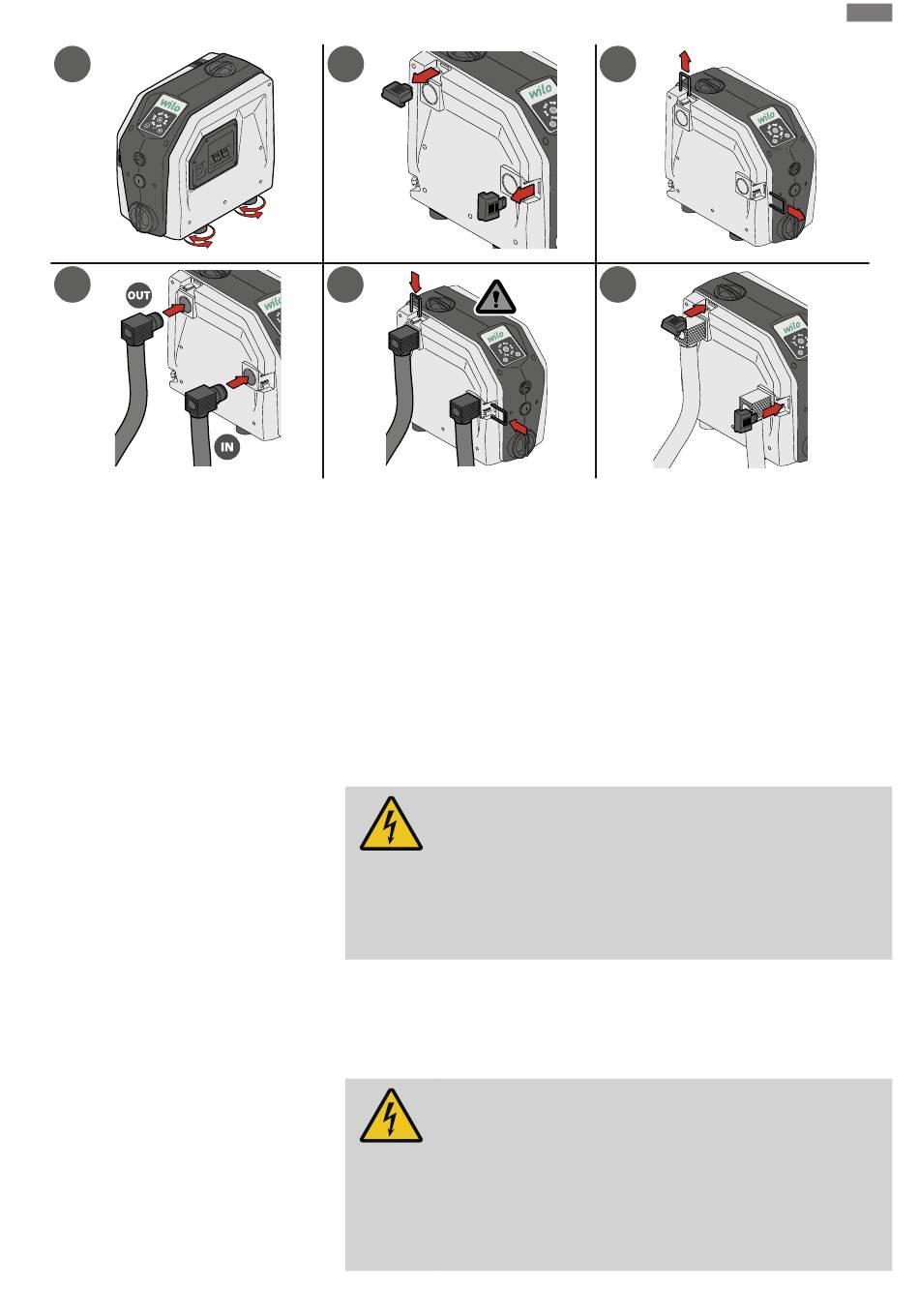

Fig. 5: Raccordement hydraulique
5.3 Raccordement électrique
5.3.1 Raccordement de la carte d'exten-
sion
Notice de montage et de mise en service • Isar BOOST5 • Ed.06/2024-05
2
5
✓ Utiliser des conduites de raccordement résistantes à la pression.
✓ Éviter les courbures trop importantes dans les conduites de raccordement.
1. Aligner le produit horizontalement à l'aide des pieds réglables.
2. Retirer les couvercles des supports des raccords côté refoulement et aspiration.
3. Retirer les étriers de retenue des raccords côté refoulement et aspiration.
4. Raccorder des conduites de raccordement antidéflagrantes au niveau des raccorde-
ments hydrauliques (contenu de la livraison). Diamètre intérieur de la conduite de rac-
cordement : G1"
5. Insérer un raccord côté refoulement et côté aspiration avec des joints d'étanchéité.
6. Monter les étriers de retenue des raccords côté refoulement et aspiration.
7. Monter les couvercles des supports des raccords côté refoulement et aspiration.
DANGER
Risque de blessures mortelles par électrocution !
En cas de raccordement électrique non conforme, il y a un risque de choc
électrique.
• Confier les travaux électriques à un électricien qualifié.
• Respecter les réglementations sur la prévention des accidents.
• Respecter les prescriptions locales en vigueur.
• Installer le disjoncteur différentiel (30 mA, classe A).
• Vérifier la conformité de l'installation de la prise de terre.
• S'assurer que l'alimentation réseau correspond aux indications figurant sur la plaque si-
gnalétique.
DANGER
Risque de blessures mortelles par électrocution !
La tension de l'alimentation électrique externe est appliquée même
lorsque l'interrupteur principal est désactivé !
• Avant de procéder aux différents travaux, débrancher la fiche de l'ali-
mentation électrique.
• Confier les travaux électriques à un électricien qualifié.
• Respecter les prescriptions locales en vigueur.
3
