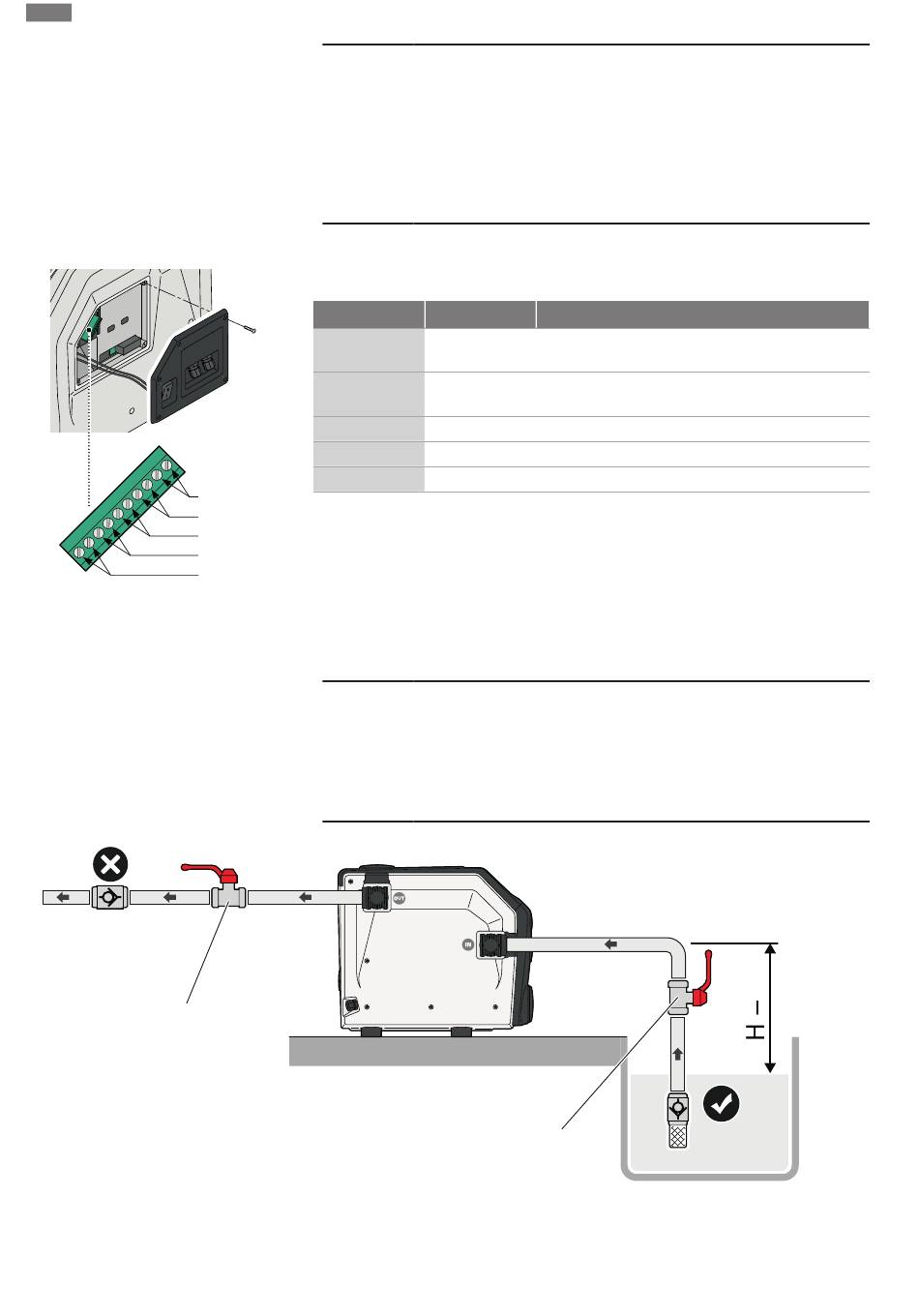

Fig. 6: Raccordements de la carte d'extension
6 Mise en service
6.1 Mode aspiration
2
Fig. 7: Mode aspiration
14
1. Retirer les vis de fixation du couvercle.
2. Pour accéder au bornier de la carte d'extension, retirer en partie le couvercle.
Borne
1-2
3-4
5-6
7-8
9-10
9-10
7-8 0 V
5-6
3-4 OUTPUT
1-2 INPUT
ATTENTION
Dégâts matériels liés à une installation non conforme !
• Les appareils raccordés à la carte d'extension ne doivent être alimen-
tés qu'avec une basse tension séparée (separated extra-low voltage,
SELV).
• Ne pas tirer sur les câbles de l'interrupteur principal pour retirer le
couvercle.
Description
Entrée Signal relatif au niveau. Ponter en cas d'absence de si-
gnal
Sortie Signal d'alarme. Max 0,3 A pour courant alternatif
230 V/1 A pour courant continu 30 V
RS 485 Communication MASTER / SLAVE
0 V Non raccordée
SLAVE En cas de pontage, l'inverseur devient SLAVE
ATTENTION
Dommages matériels liés au fonctionnement à sec !
Le fonctionnement à sec de la pompe endommage les garnitures méca-
niques.
• Avant la mise en service, remplir la pompe d'eau et purger l'air.
1
