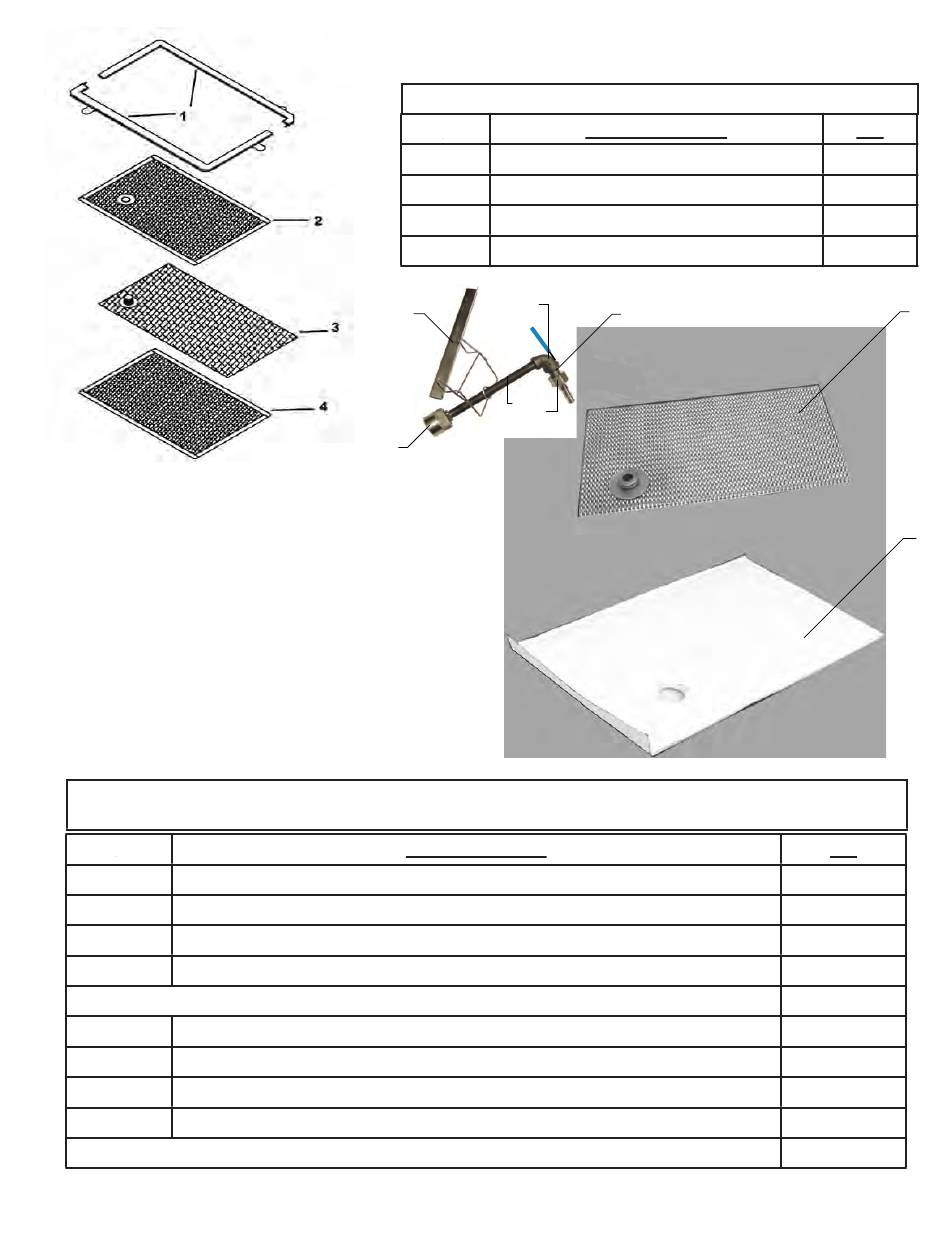

ENSEMBLE DE COLLIER D'ATTACHE DU TUYAU VERTICAL, DÉFLECTEUR, ET MAGNEPAD
5 Mamelon de fermeture en fer noir de 1⁄2" (13mm)
6 Mamelon en fer noir de 3/8" (10mm) x 7" (178mm)
7 Bouchon d'étanchéité S/S de 1⁄2" (13mm)
8 Ensemble de poignée avec coude en fer noir de 9o° 1⁄2" (13mm)
* Kit de déflecteur constitué des articles 9, 10 &11 de 11" x 18 1/4" (279mm x 464mm)
9 Capuchons supérieurs de compression (bouton moleté)
10 Collier d'attache du tuyau vertical de 11" (279mm)
11 Déflecteur 9 3/8" x 16 7/8" (238mm x 429mm)
12 Rondelle Filtrante de 11" x 18 1⁄4" (279mm x 464mm)
NON ILLUSTRÉ
*
PN 30A169 rev Sep2007
��
�
DESCRIPTION
* Boîtier de rondelles filtrantes (PN 29A059)
ENSEMBLE DU TAMIS FILTRANT
DESCRIPTION
1 Jeu de châssis de réserve
2 Écran « Supérieur » de Réserve
3 Ensemble de Déflecteur de réserve
4 Écran « Inférieur » de Réserve
�
�
�
PN 12B178
39
�
PN
21A284
21A285
21A286
21A287
��
��
PN
24003
24470
24A208
19A598
29A058
24A153
29A052
29A060
29A059
29A057
