3 - INSTALLAZIONE DEL MOTORE

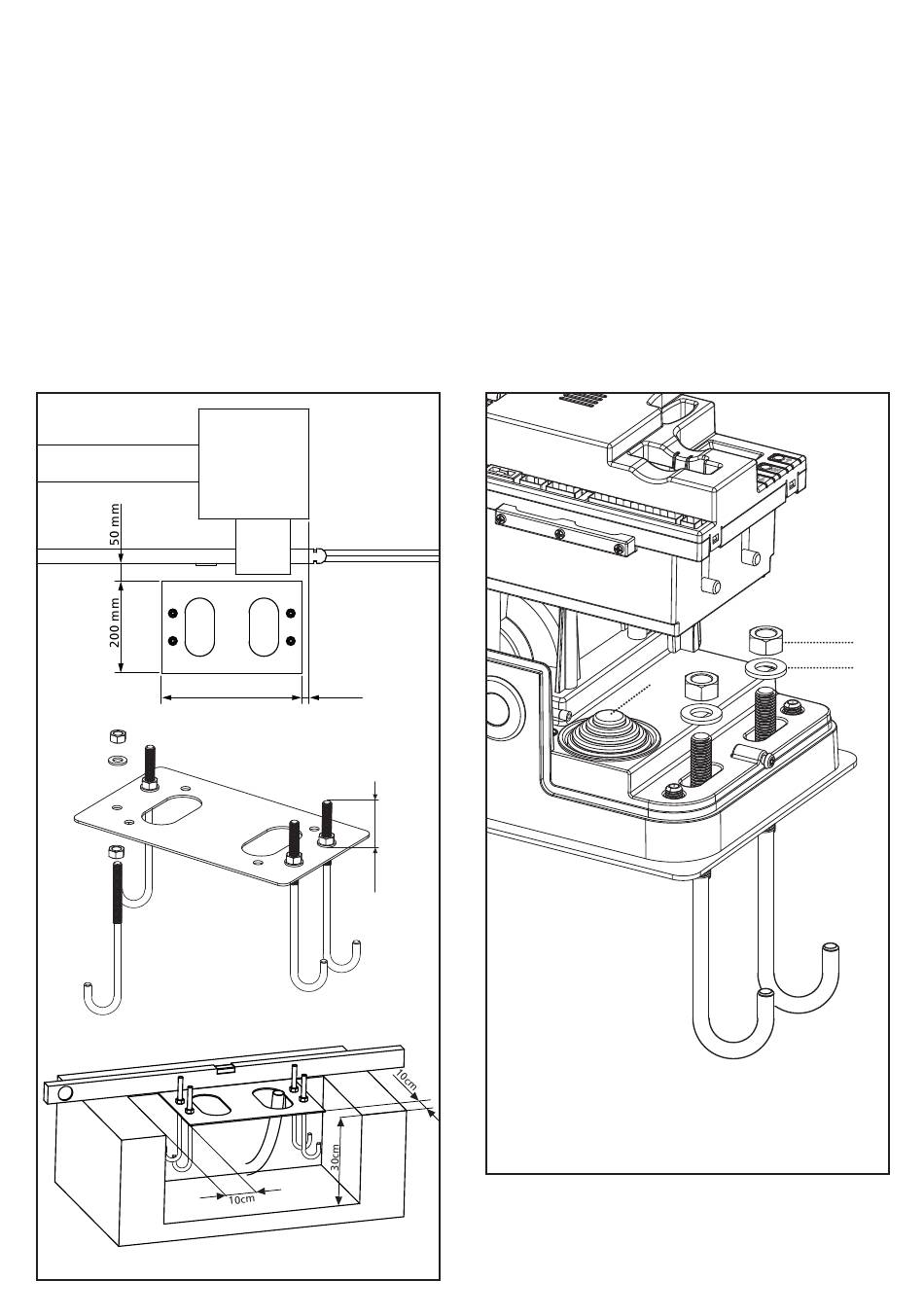

3.1 - POSIZIONAMENTO DEL MOTORE
Per fissare DYNAMOS seguire attentamente le seguenti istruzioni:
1. Prevedere uno scavo di fondazione usando come riferimento le
misure indicate in figura.
2. Predisporre uno o più tubi per il passaggio dei cavi elettrici.
3. Assemblare le 4 zanche sulla piastra di ancoraggio e fissarle
tramite i 4 bulloni in dotazione.
4. Effettuare la colata di calcestruzzo all'interno dello scavo e
posizionare la piastra di fondazione.
m
ATTENZIONE: verificare che la piastra sia
perfettamente in bolla e parallela cancello
343 mm
- 6 - ITALIANO
5. Attendere la completa presa del calcestruzzo.
6. Svitare i 4 dadi che tengono la base unita alle zanche e
7. Regolare i 4 grani in modo che il motore sia perfettamente in
8. Verificare che il motore sia perfettamente parallelo al cancello,
20 mm
60mm
posizionare il motore sulla piastra.
bolla.
quindi inserire le 4 rondelle R e avvitare leggermente i 4 dadi D
m
ATTENZIONE: inserire la guarnizione G nel foro di
passaggio cavi come da figura. Forare la guarnizione per
far passare i cavi da collegare alla centrale limitando le
dimensioni dei fori al fine di evitare l'ingresso di insetti e
altri piccoli animali.
G
D
R
