11.4 ノズルの交換
ノズルを交換する場合は、次の手順で行います。
⇒ まだの場合は、フィラメントを取り外してください（7.6章参照）。
⇒ エクストルーダー、プリントベッドの加熱を止め、冷まします。
⇒ プリントベッドを一番下の位置に移動させます（AXESメニュー
⇒ カプトンフィルムを保護するために、布やダンボール紙をプリントベッドの上に置いてください。
⇒ プリンターの電源を切ります。
⇒ 手動でプリントヘッドを作業しやすい位置に移動させます。
⇒ ファンアセンブリを固定している2つのネジを約1回転緩めます
(図74）。
⇒ ファンアッセンブリーを前方に引っ張り、持ち上げて外しま
す。
⇒ コネクタを外し、ファンアッセンブリーを置いてください。
⇒ クランププレートの左ネジを1回転程度緩め右のネジを外します
（図75）。
⇒ クランププレートを奥に回転させ、ヒーターカートリッジケー
ブルを移動させるスペースを確保します。
ja
⇒ ノズル裏の皿ネジを約2回転分緩めます。
⇒ 温度センサーとヒーターカートリッジを奥へまっすぐ引き抜き
ます。
⇒ ヒートシンクのネジ2本を緩め、ノズルユニットを下方に引き
抜きます。ネジは緩めるだけで、外さないでください！
）、8章）。
- 32 -

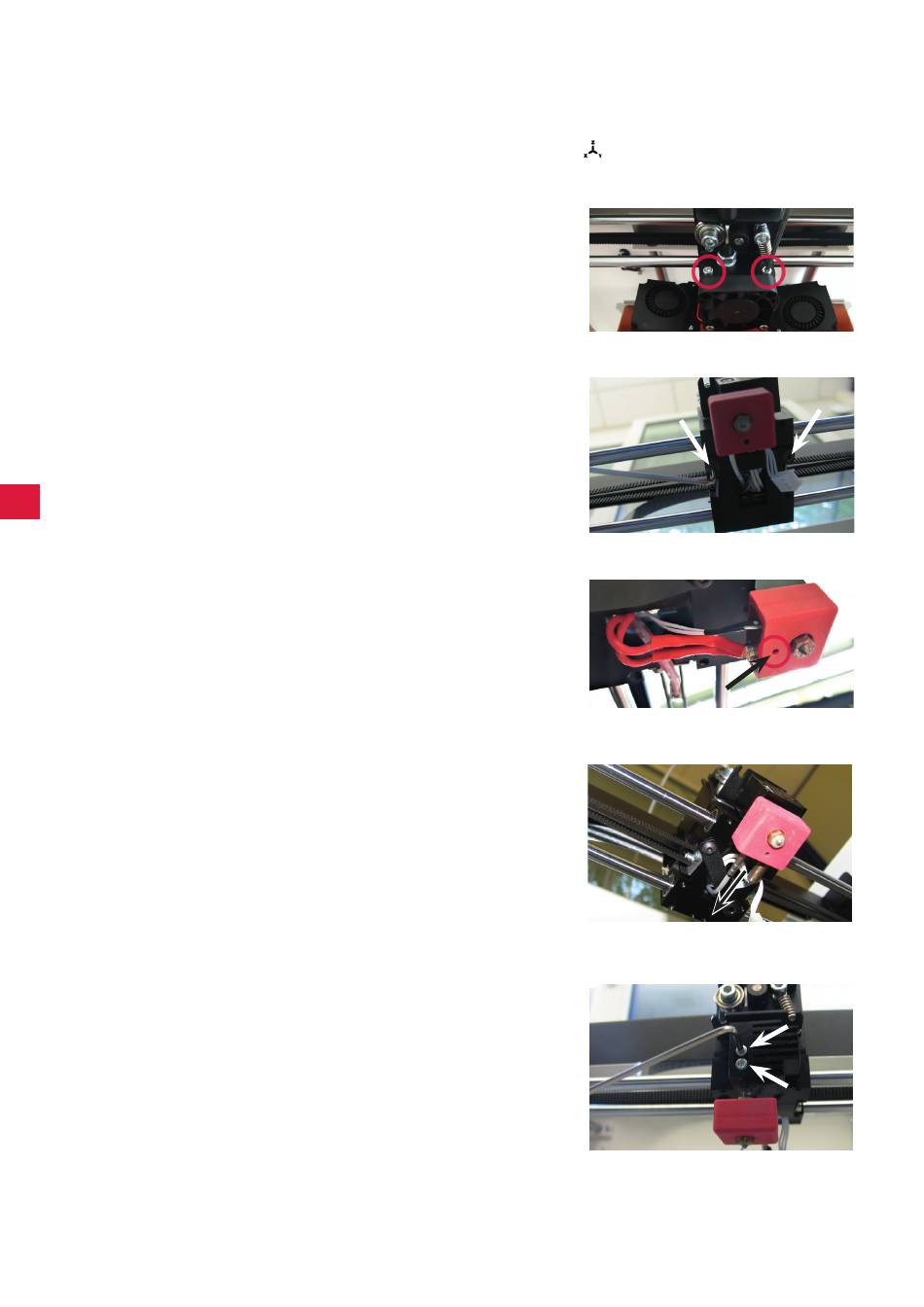

図 74
