3 Overzicht
6 Kap
De kap dekt het dockingstation af en
beschermt de interne elektronica.
7 Led
De led's geven de status van het dockingsta‐
tion aan.
8 Laadcontacten
De laadcontacten verbinden het dockingsta‐
tion met de maairobot.
9 Bodemplaat
De bodemplaat is het fundament van het doc‐
kingstation.
10 Kabelgoot
De leidraad wordt in de middelste kabelgoot
gelegd.
11 Kabelgoot
De begrenzingsdraad wordt in de kabelgoten
aan de buitenkant gelegd.
# Typeplaatje met machinenummer
12

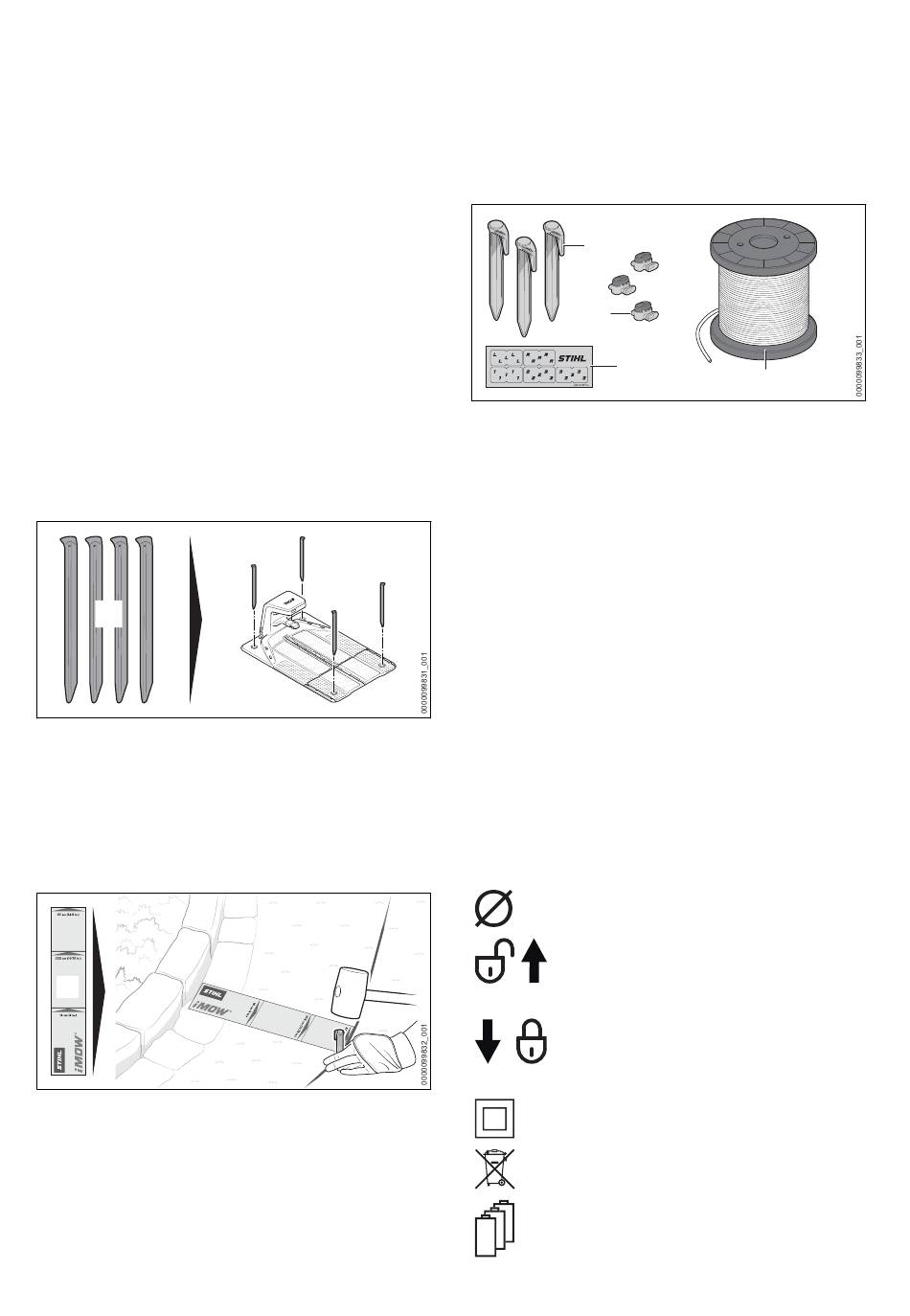

12 Grondpen
De vier grondpennen bevestigen het docking‐
station op de grond.
3.5
iMOW Ruler en installatieset
®
®
iMOW Ruler
1
1 iMOW
®
Ruler
Met de Ruler wordt het leggen van de draad
makkelijker en kan de juiste afstand worden
aangehouden.
0458-012-9601-A
Installatieset
Voor de ingebruikname van de maairobot is een
installatieset nodig die niet bij de leveringsom‐
vang van de maairobot is inbegrepen. Geschikte
installatiesets zijn voor tuinen van verschillende
grootte als toebehoren verkrijgbaar.
1
2
3
1 Bevestigingsspijker
De bevestigingsspijker bevestigt de begren‐
zingsdraad en de leidraad op de bodem.
2 Draadverbinder
De draadverbinder verbindt de draadeinden
met elkaar.
3 Kabelmarkeerder
De kabelmarkeerders zijn bedoeld als marke‐
ring van de draadeinden in het dockingsta‐
tion. Ze vergemakkelijken de toewijzing van
de draadeinden bij de aansluiting op de juiste
klem.
4 Draadrol
De draadrol is nodig voor het leggen van de
begrenzingsdraad en de leidraad.
3.6 Pictogrammen
De pictogrammen kunnen op de maairobot, het
dockingstation, de adapter of de ingebouwde
accu staan en hebben de volgende betekenis:
Dit pictogram geeft de diameter van de
messchijf aan.
Dit pictogram geeft bij de vervanging
van messen/klingen de richting aan die
nodig is om de messendrager te ont‐
grendelen.
Dit pictogram geeft bij de vervanging
van messen/klingen de richting aan die
nodig is om de messendrager te ver‐
grendelen.
Beveiligingsklasse 2, dubbel geïsoleerd.
Het product niet met het huisvuil afvoeren.
De aanduiding naast het pictogram geeft
de energie-inhoud van de accu aan vol‐
gens specificatie van de fabrikant van de
