Démontage Du Moteur - Invacare ScanBeta NG Manuel D'utilisation

Tous les boîtiers de commande disposent d'une came de blocage qui doit être desserrée avant que les fiches ne soient débran-
chées des boîtiers de commande.
1. Libérez la came de blocage en dévissant les petites goupilles de verrouillage à l'aide d'un tournevis.
2. Lorsque le montage est terminé, la came de blocage doit être à nouveau resserrée.
3. Appuyez sur la came de blocage pour permettre l'enclenchement des goupilles de verrouillage
- Montage du moteur

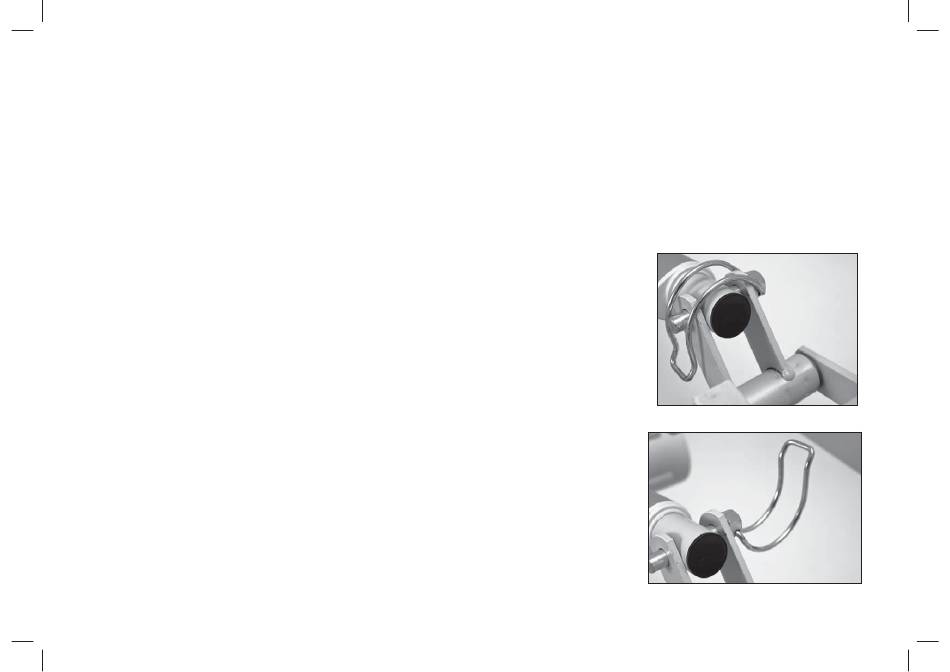

1. Placez le moteur dans les montures à fourche et insérez la goupille fendue.
2. Verrouillez la goupille fendue.
3. Insérez les fiches dans le boîtier de commande. Assurez-vous que les fiches sont dans le bon
sens et qu'elles sont insérées correctement dans le boîtier de commande.
4. Replacez la came de blocage.
5. Assurez-vous que toutes les pièces mobiles fonctionnent correctement.
- Démontage du moteur
Lorsque vous démontez le moteur de réglage de la hauteur, le sommier doit être soulevé par
deux personnes.
1. Retirez la came de blocage et débranchez les câbles du boîtier de commande.
2. Ouvrez les goupilles fendues aux deux extrémités du moteur et retirez-les.
3. Le moteur peut alors être démonté et le sommier mis à la position la plus basse.
(Sur certains modèles, les extrémités du moteur sont sécurisées par des boulons qui doivent
être retirés.)
.
