Zagen zonder lengte-aanslag:
– Draai de klemschroef (33) los en schuif de lengte-aanslag
(35) in de geleiderail (32) helemaal naar buiten.
– Draai de lengte-aanslag 90°, zodat deze gelijk met de aan-
slagrail (8) ligt.
– Draai de klemschroef (33) weer vast.
Speciale werkstukken
Zet vooral gebogen of ronde werkstukken voor het zagen
goed vast, zodat deze niet kunnen wegglijden. Bij de zaaglijn
mag geen spleet tussen werkstuk, aanslagrail en zaagtafel
ontstaan.
Maak indien nodig speciale houders.
Inlegplaten vervangen (zie afbeelding N)
De inlegplaat (36) kan na langer gebruik van het elektrische
gereedschap slijten.
Vervang een defecte inlegplaat.
– Zet het elektrische gereedschap in werkstand.
– Draai de schroeven (46) er met een gangbare kruiskop-
schroevendraaier uit en verwijder de oude inlegplaat
(36).
– Plaats de nieuwe inlegplaat en schroef de schroeven (46)
weer vast.

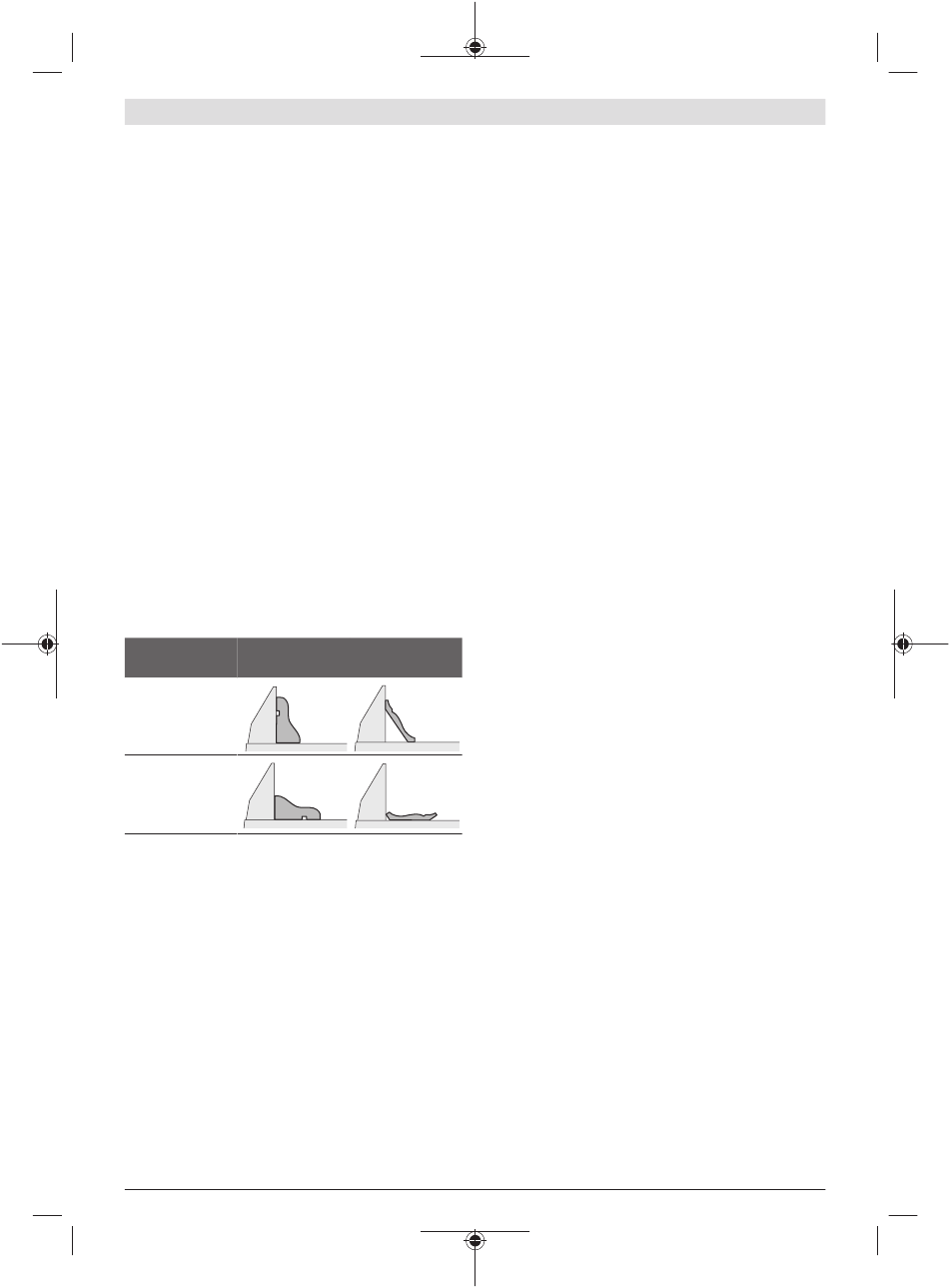

Profielplinten bewerken
Profielplinten kunt u op twee verschillende manieren bewer-
ken:
Positionering van
Vloerplint
het werkstuk
– tegen de aansla-
grail geplaatst
– vlakliggend op
de zaagtafel
Test de ingestelde verstekhoek (horizontaal en/of verticaal)
altijd eerst op een stuk afvalhout.
Laser afstellen
Aanwijzing: Voor het testen van de laserfunctie moet het
elektrische gereedschap op de stroomvoorziening zijn aan-
gesloten.
Bedien tijdens het afstellen van de laser (bijv. bij het
u
bewegen van de gereedschaparm) nooit de aan/uit-
schakelaar. Onbedoeld starten van het elektrische ge-
reedschap kan tot letsel leiden.
– Zet het elektrische gereedschap in werkstand.
– Draai de zaagtafel (10) tot aan de inkeping (45) voor 0°.
De hendel (12) moet merkbaar in de inkeping vastklik-
ken.
Om nauwkeurig zagen te waarborgen, dient u na intensief ge-
bruik de laserstralen te controleren en indien nodig opnieuw
in te stellen.
Bosch Power Tools
Daarvoor is ervaring en speciaal gereedschap vereist.
De Bosch klantenservice voert deze werkzaamheden snel en
vakkundig uit.
Controleren (zie afbeelding O1)
– Teken op het werkstuk een rechte zaaglijn.
– Beweeg de gereedschaparm met de handgreep (4) lang-
zaam omlaag.
– Lijn het werkstuk zodanig uit dat de tanden van het zaag-
blad en de zaaglijn op één lijn liggen.
– Houd het werkstuk in deze stand vast en beweeg de ge-
reedschaparm langzaam weer omhoog.
– Zet het werkstuk vast.
– Schakel de laserstraal met de schakelaar (19) in zonder
op de inschakelblokkering (5) te drukken.
De laserstraal moet over de gehele lengte gelijk lopen met de
zaaglijn op het werkstuk, ook wanneer de gereedschaparm
omlaag bewogen wordt.
Instellen (zie afbeelding O2)
– Draai de stelschroef (47) met een geschikte schroeven-
draaier tot de laserstraal over de gehele lengte gelijk loopt
met de zaaglijn op het werkstuk.
Als u tegen de klok in draait, beweegt de laserstraal van links
naar rechts. Als u met de klok mee draait, beweegt de laser-
straal van rechts naar links.
Basisinstellingen controleren en instellen
Om nauwkeurig zagen te waarborgen, dient u na intensief ge-
Plafondplint
bruik de basisinstellingen van het elektrische gereedschap
te controleren en indien nodig in te stellen.
Daarvoor is ervaring en speciaal gereedschap vereist.
De Bosch klantenservice voert deze werkzaamheden snel en
vakkundig uit.
Aanslagrail uitlijnen
– Zet het elektrische gereedschap in transportstand.
– Draai de zaagtafel (10) tot aan de inkeping (45) voor 0°.
De hendel (12) moet merkbaar in de inkeping vastklik-
ken.
– Klap de klapbare aanslagrail (16) uit.
Controleren (zie afbeelding P1)
– Leg de meetdriehoek (48) met de 90°-hoek vlak met het
zaagblad (39) tussen aanslagrail (8) en zaagblad op de
zaagtafel (10).
De poot van de meetdriehoek moet over de hele lengte gelijk
lopen met de aanslagrail.
Instellen (zie afbeelding P2)
– Draai alle binnenzeskantschroeven (49) met de meegele-
verde binnenzeskantsleutel (28) los.
– Verdraai de aanslagrail (8) zo ver tot de meetdriehoek
over de hele lengte gelijk ligt.
– Draai de schroeven weer vast.
Verticale standaard verstekhoek 0° instellen
– Zet het elektrische gereedschap in de transportstand.
Nederlands | 89
1 609 92A 8KE | (09.05.2023)
