■ Posizionamento dei diffusori
tramite supporti
SI possono collocare i diffusori sia in posizione verticale
che orizontale. Mettere i diffusori sui supporti e fissarli
con le apposite viti.
Posizionamento dei diffusori in
posizione verticale

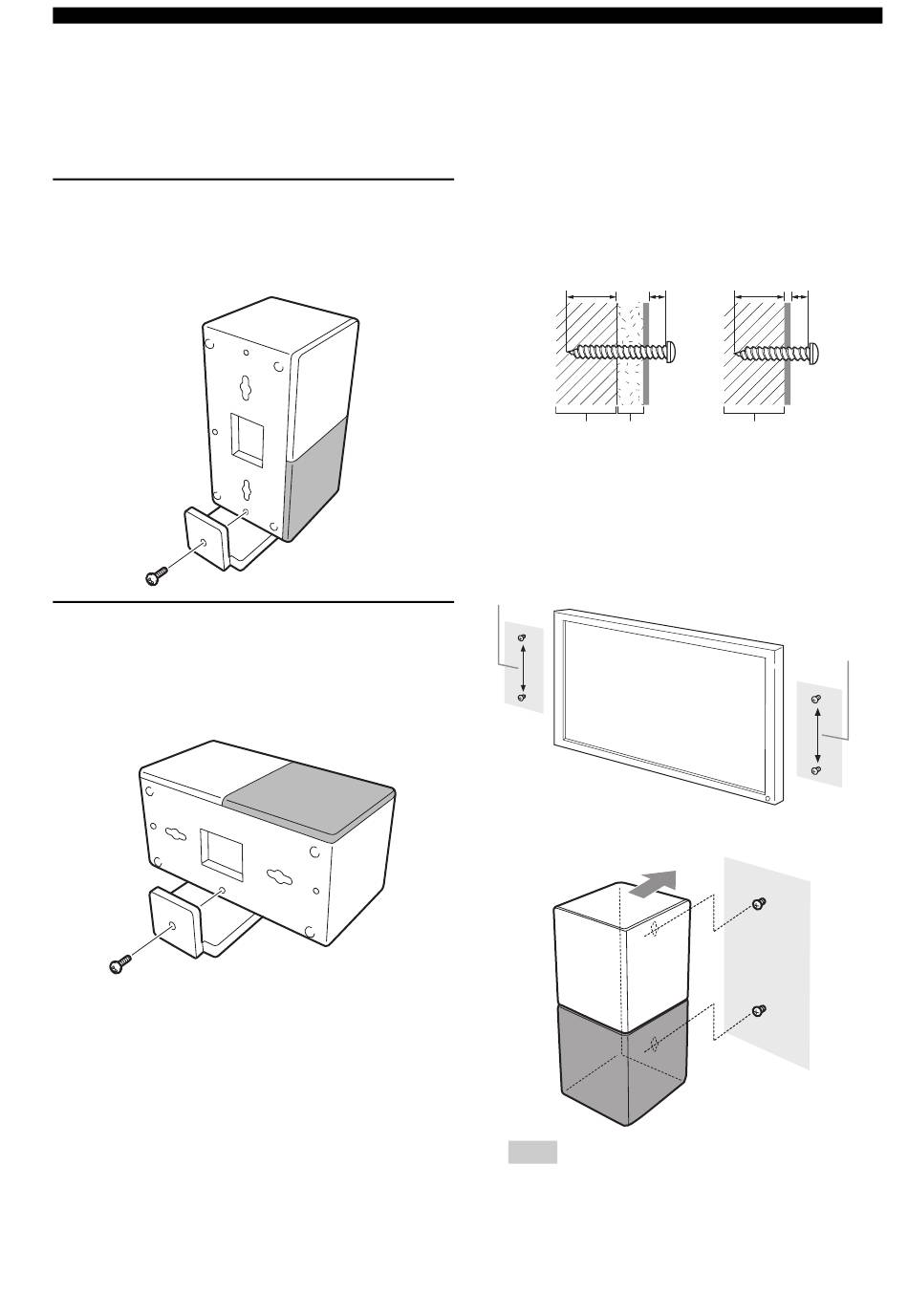

Sistemare il diffusore verticalmente sul supporto e fissarlo
con la vite, come illustrato in figura.
Posizionamento dei diffusori in
posizione orizzontale
Sistemare il diffusore sul supporto di modo che il lato nero
del diffusore sia quello esterno, quindi fissarlo con la vite,
come illustrato in figura.
12
It
■ Posizionamento dei diffusori a
parete
Posizionare i diffusori a parete tramite viti normalmente
reperibili in commercio. Vedere la figura sottostante per la
dimensione delle viti.
Viti autofilettanti (acquistabili in ferramenta) Diam.
4 mm (1/8")
Montaggio su parete di gesso. Montaggio su muro pieno.
Min 20 mm 5 mm
(3/4") (1/4")
Pilastro o Gesso
legname
1 Quando si installano i diffusori a parete, rimuovere i
supporti.
2 Installare le viti a parete come illustrato in figura.
Distanza tra le viti: 126 mm per entrambi i lati
126 mm (5")
3 Inserire le viti nei fori sul retro del diffusore.
Note
– Per fissare il diffusore a muro con le viti, il muro
deve essere pieno. In caso contrario, il diffusore
potrebbe cadere.
Min 20 mm 5 mm
(3/4") (1/4")
Pilastro o
legname
126 mm (5")
