PANORAMICA DELLE FUNZIONI

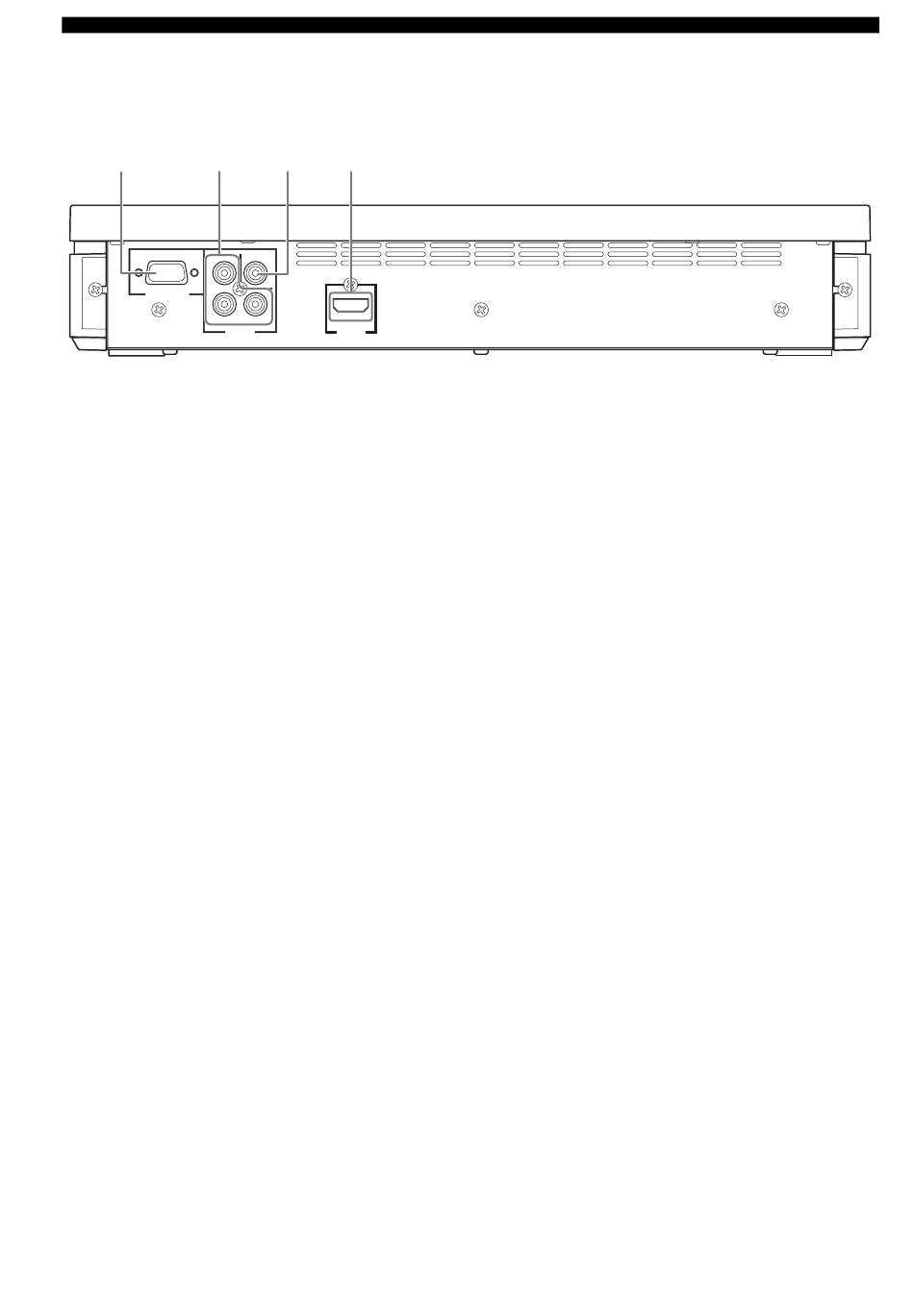

■ Pannello posteriore (DVR-700)

1 2
NS-PSW700
Y
SYSTEM P
B
CONNECTOR
COMPONENT
VIDEO
OUTPUT
1 Terminale SYSTEM CONNECTOR
Si collega al comando subwoofer/impianto
(Pagina 16).
2 Prese jack per COMPONENT VIDEO OUTPUT
Da collegare ai jack Y PB/CB PR/CR della TV
(Pagina 17).
3 Prese jack per VIDEO OUTPUT
Da collegare alla presa video (composite) della TV
(Pagina 17).
4 Terminale HDMI OUTPUT
Da collegare al terminale di ingresso HDMI della TV
(Pagina 18).
6
It
3 4
VIDEO
P
R
HDMI
OUTPUT
