Scrigno Antamatic Open 2.0 Manuel D'installation page 14

Open
2.0

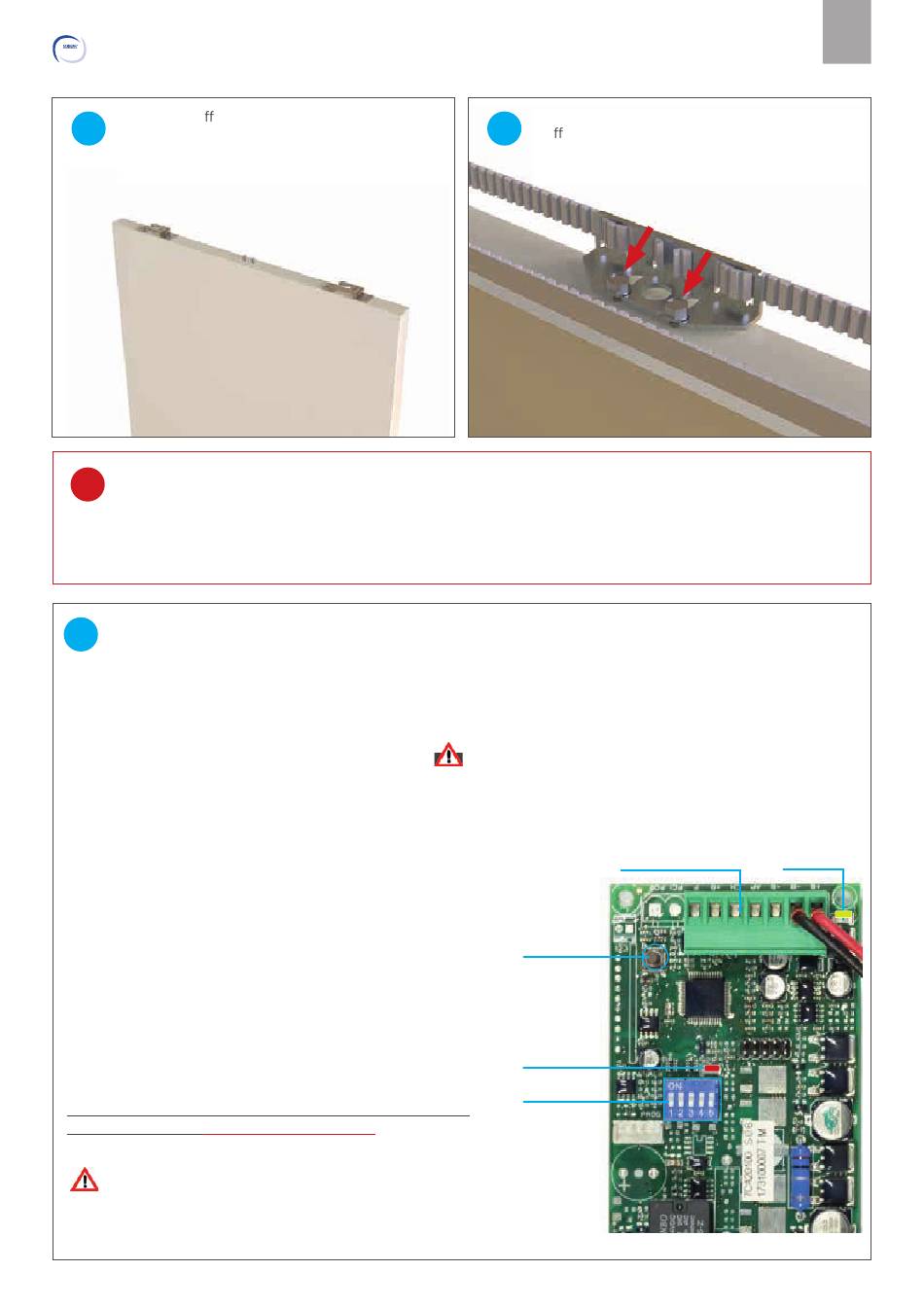

Fissare le sta e dei carrelli, attenendosi alle
33
indicazioni del manuale di installazione della
porta e del controtelaio Scrigno
VERIFICARE:
!
- il corretto allineamento della cinghia, che deve muoversi su un piano perfettamente orizzontale.
- l'assenza di attriti o ostacoli durante il movimento della porta, per tutta la sua corsa.
Il kit OPEN 2.0 Antamatic è ora pronto per essere messo in funzione.
PROGRAMMAZIONE DEI
35
PREPARAZIONE PER L' AUTOAPPRENDIMENTO DELLA CORSA
1- Togliere il connettore-torretta dalla scheda.
2- Verifi care che la porta non abbia attriti, e posizionarla circa a metà della sua corsa.
3- Inserire il connettore-torretta
4- Connettere la spina dell'alimentatore alla rete 220V. 4- Connettere la spina dell'alimentatore alla rete 220V.
Il led verde sulla scheda si accende.
PROCEDURA DI AUTOAPPRENDIMENTO
1. Premere il pulsante P1 fi nché il led rosso inizia a
lampeggiare, rilasciare il tasto.
Dopo 2" dall'inizio del lampeggio, la porta si muove verso la
direzione di completa apertura.
Se la porta si dovesse muovere in direzione della chiusura:
- non è stata seguito correttamente lo schema del punto 23
(la giunzione della cinghia è dalla parte sbagliata!).
2. Dopo 2" dall'arrivo in apertura, la porta si muove verso la
posizione di completa chiusura.
3. Il led rosso lampeggia per 2" e la procedura di acquisizione
del percorso è conclusa.
Se il led rosso continua a lampeggiare, la procedura non è
andata a buon fi ne. (vedi pagina successiva).
Al termine della procedura di autoapprendimento,
togliere l'alimentazione di rete, chiudere con cautela il
coperchio della scatola di derivazione, riconnettere la
spina di alimentazione.
R1387 DCM2461/SCRIGNO | pagina 14
Collegare la porta ai carrelli, ed inserire la
34
sta a di giunzione nelle due viti montate
precedentemente, serrandole a fondo.
FINE-CORSA
Attenzione: parti in tensione.
Connettore-torretta.
PULSANTE P1
Led rosso
Dip-switch
ITA
Led Verde
