Structure et fonctionnement
Filtre à impuretés
5.5 Filtre à impuretés
Ce composant accessoire peut être ajouté en option > voir le chapitre 9.
Le débit d'air de refroidissement réduit permet de diminuer le facteur de marche du générateur de
soudage. Le filtre à poussière doit être démonté régulièrement et être nettoyé à l'air comprimé (en
fonction de l'encrassement).
Pos. Symbole Description
1
2
3
•
Fixez le filtre à impuretés équipé de 4 vis de fixation sur la face avant du carter (orifice d´entrée pour
air de refroidissement) du poste de soudage.

Limitation de la longueur de l'arc (USP)

5.6
La fonction de limitation de longueur de l'arc
identifie une tension d'arc trop élevée (distance inhabituellement élevée entre l'électrode et la pièce).
Selon le procédé, la fonction peut être réglée dans le menu Expert correspondant :
Soudage à l'électrode > voir le chapitre 5.2.5
Soudage TIG > voir le chapitre 5.3.7
5.7

Dispositif d'abaissement de la tension

Seuls les générateurs portant le suffixe (VRD/SVRD/AUS/RU) sont équipés d'un dispositif d'abaissement
de la tension (VRD). Ce dispositif est destiné à accroître la sécurité en particulier dans les
environnements dangereux (par exemple construction navale, tuyautage, mines).
Dans certains pays et dans de nombreuses consignes de sécurité internes relatives à l'utilisation des
sources de courant de soudage, l'utilisation d'un dispositif d'abaissement de la tension est obligatoire.
Le signal lumineux VRD > voir le chapitre 4.2 s'allume lorsque le dispositif d'abaissement de la tension
fonctionne correctement et lorsque la tension de sortie est réduite aux valeurs définies par la norme
correspondante (caractéristiques techniques > voir le chapitre 8).
32
0

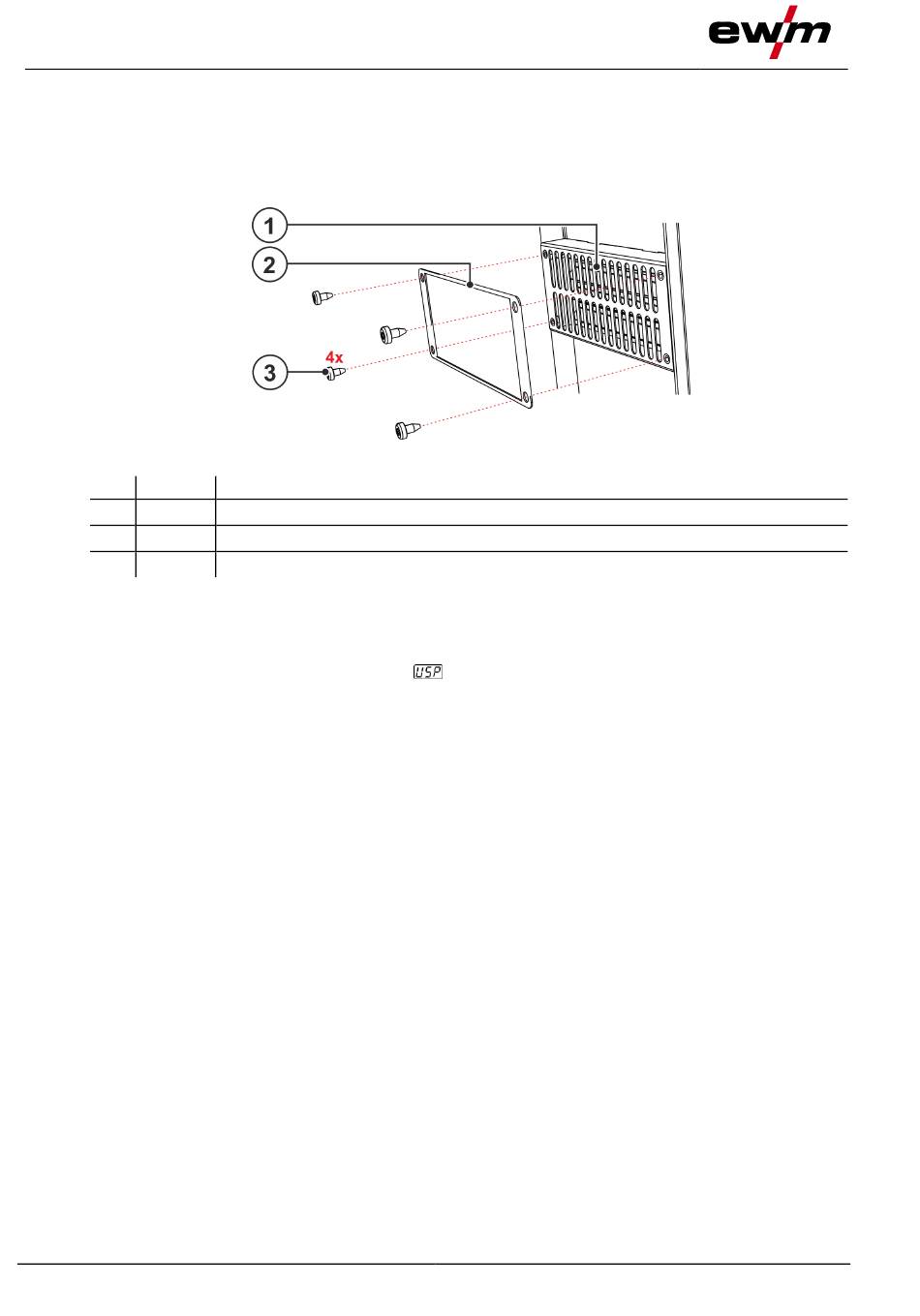

Ouverture d'entrée air de refroidissement
Filtre à impuretés équipé d´un panneau de fixation
4 vis de fixation pour le filtre à impuretés
Illustration 5-20
arrête le processus de soudage lorsque le système
