PROGRAMMATION RX

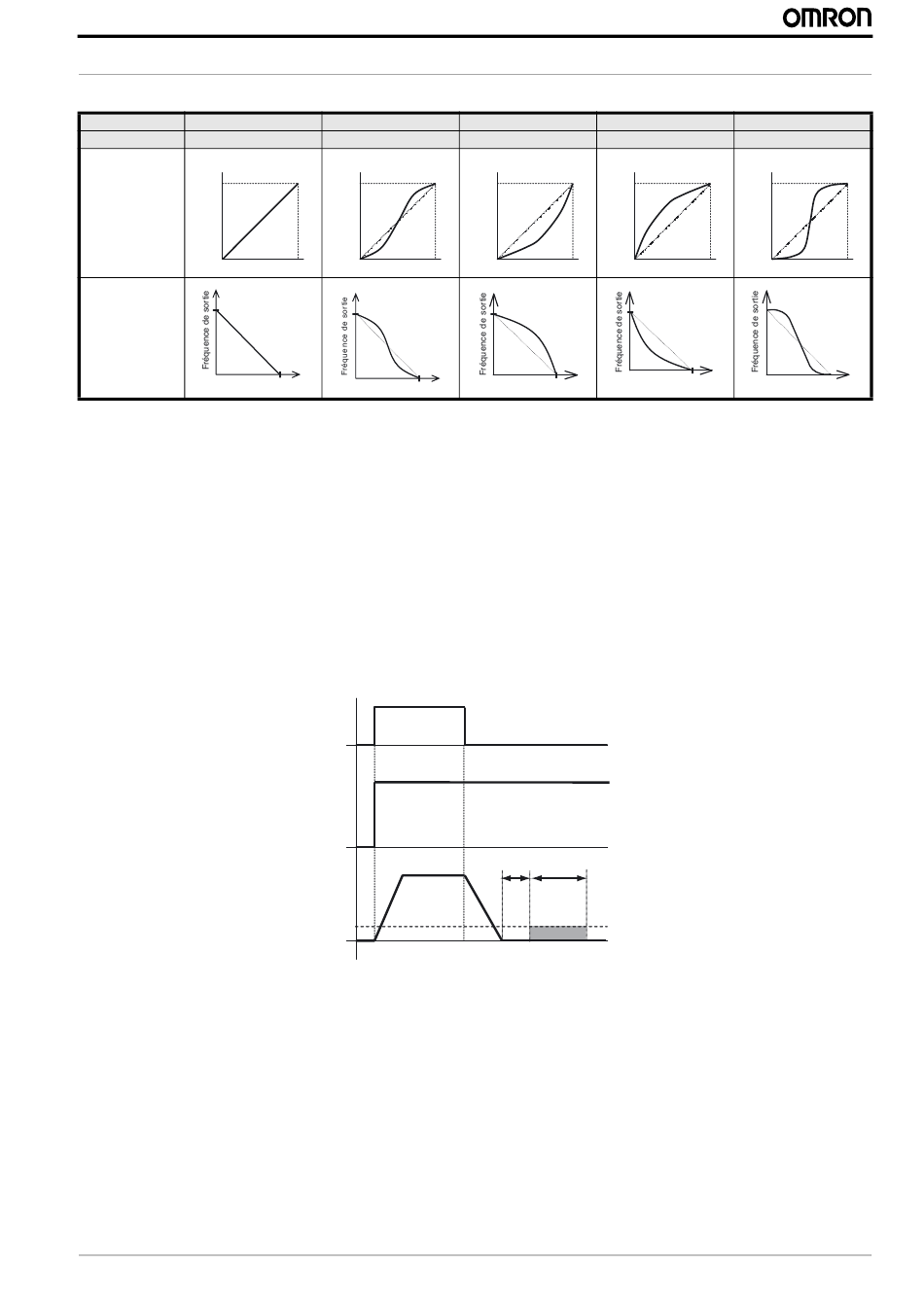

Ce tableau affiche les différentes courbes d'accélération.
Paramètre
00
Courbe
Ligne
A097
Fréq.
(Modèle
d'accélération)
A098
(Modèle
de décélération)
3.9 Freinage c.c.
La fonction de freinage c.c. peut fournir un couple d'arrêt supplémentaire durant la décélération ou avant l'accélération, ce qui est
particulièrement utile à faible vitesse lorsque le couple de décélération est minimal. Cette fonction injecte une tension c.c. dans
les enroulements du moteur, ce qui génère un courant c.c. qui force l'arrêt du moteur.
Il existe plusieurs modes disponibles, selon les exigences de l'application :
•
Le freinage c.c. normal est utilisé lorsque le paramètre A051 est réglé sur « 01 » (Activation à l'arrêt) et la commande RUN
(FW/RV) spécifiée sur OFF ; au moment où la décélération s'arrête, le frein c.c. démarre avec une puissance (A054) et une
durée (A055) réglables. De plus, il est possible de spécifier un temps d'attente entre la fin de la rampe et le freinage c.c. selon
le réglage du paramètre A053, durant lequel le moteur est en fonctionnement libre. Si le fonctionnement libre est sélectionné
comme méthode d'arrêt, le freinage c.c. démarrera uniquement lorsque les commandes Run seront sur OFF.
Guide de démarrage rapide RX
01
Courbe en S
Fréq.
t
t
Temps
Temps
Freinage c.c. à l'arrêt
FW
ON
F-SET
F-OUT
02
03
Courbe en U
Courbe en U inversée
Fréq.
Fréq.
t
Temps
A053
A055
DB
A053
04
Courbe en S ajustable
Fréq.
t
t
Temps
Temps
21
