Netzschalter

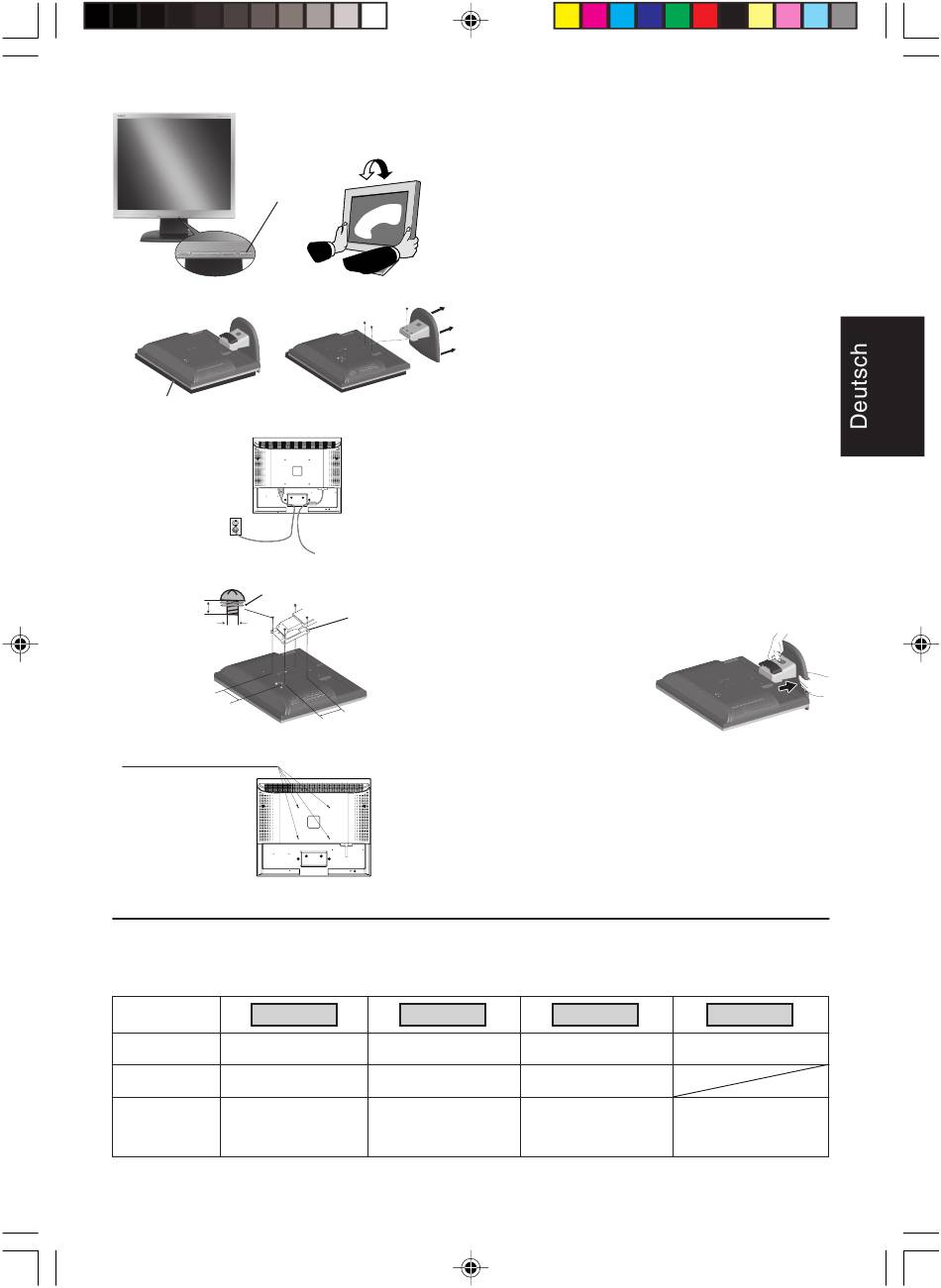

Abbildung C.1
Weiche Oberfläche
Abbildung R.1
Abbildung R.3
100 mm
Technische Daten
4 SCHRAUBEN (M4)
(maximale Tiefe: 8,5 mm)
Gewicht des LCD-Monitors komplett: 3,6 kg - AccuSync LCD73V/LCD170V (max.)
Bedienelemente
Die OSM Bedienelemente (On-Screen-Manager) auf der Vorderseite des Monitors haben folgende Funktionen:
1. Basisfunktion beim Betätigen der jeweiligen Taste
Taste
Ohne OSD- Zeigt den OSM an.
Anzeige
Mit OSD-Anzeige Wechselt zur
(Symbolauswahlmodus) Einstellungsphase.
Mit OSD-Anzeige Wechselt zum
(Einstellungsmodus) Symbolauswahlmodus.
02_German
Abbildung TS.1
Abbildung R.2
4 x 12 mm mit Federring und Federscheibe
Stärke der Halterung
(Arm) 2,0 ~ 3,2 mm
Alle Schrauben festziehen
100 mm
4,9 kg - AccuSync LCD93V/LCD190V (max.)
–
SELECT
Öffnet das Fenster für die
Helligkeitseinstellung.
Cursor nach links.
Verringert den Wert oder
bewegt Cursor nach links.
2
4. Schalten Sie den Computer und den Monitor mit dem Netzschalter
an der Vorderseite (Abbildung C.1) ein.
5. Die berührungslose Einstellungsautomatik nimmt beim ersten
Setup für die meisten Timings die optimalen Einstellungen für den
Monitor vor. Weitere Anpassungen werden mit den folgenden
OSM Steuerungen vorgenommen:
• Automatische Kontrasteinstellung
• Automatische Einstellung
Im Abschnitt Bedienelemente dieser Bedienungsanleitung finden
Sie eine ausführliche Beschreibung der OSM-Steuerungen.
HINWEIS: Treten Probleme auf, beachten Sie das Kapitel
Fehlerbehebung in dieser Bedienungsanleitung.
Neigen
Fassen Sie den Monitor an beiden Seiten und neigen Sie ihn nach
Bedarf (Abbildung TS.1).
Entfernen des Monitorfußes für die Montage
So bereiten Sie den Monitor für eine alternative Montage vor:
1. Ziehen Sie alle Kabel ab.
2. Legen Sie den Monitor mit der Vorderseite nach unten auf eine
weiche Oberfläche (Abbildung R.1).
3. Entfernen Sie die 3 Schrauben, mit denen der Fuß am Monitor
befestigt ist, und heben Sie den Fuß ab (Abbildung R.2).
Der Monitor kann jetzt auf andere Art montiert werden.
4. Schließen Sie das Netzkabel an der Rückseite des Monitors an
(Abbildung R.3).
5. Führen Sie die Schritte in umgekehrter Reihenfolge aus, um den
Fuß wieder anzubringen.
HINWEIS: Verwenden Sie ausschließlich VESA-kompatible
Montagemethoden.
HINWEIS: Entfernen Sie den Monitorfuß vorsichtig.
Entfernen des Standfußes
HINWEIS: Entfernen Sie den Standfuß vor dem Versenden des
Monitors.
1. Legen Sie den Monitor mit der
Vorderseite nach unten auf eine
weiche Oberfläche
(Abbildung R.1).
2. Drücken Sie mit den Daumen
die unteren Verriegelungen nach
oben, um sie zu lösen.
3. Ziehen Sie den entriegelten Fuß vom Monitor ab.
Befestigen eines Tragarms
Dieser LCD-Monitor kann mit einem Tragarm verwendet werden.
Verwenden Sie die beigefügten Schrauben (4 Stück) für die Montage,
wie es in der Abbildung dargestellt ist. Die Sicherheitsvorschriften
verlangen, dass der Monitor an einem Tragarm montiert wird, der für
das Gewicht des Monitors ausreichend stabil ist.
Der LCD-Monitor darf nur auf einem zugelassenen Arm montiert
werden, der beispielsweise mit einem GS-Zeichen versehen ist.
+
Öffnet das Fenster für die
Kontrasteinstellung.
Cursor nach rechts.
Erhöht den Wert oder
bewegt Cursor nach rechts.
Deutsch-2
13/2/07, 9:45 AM
AUTO/RESET
Aktiviert die automatische
Einstellung.
Zurücksetzen der Einstellung.
Schaltet im Fenster für die
Lautstärkeeinstellung die
Stummschaltung ein/aus.
