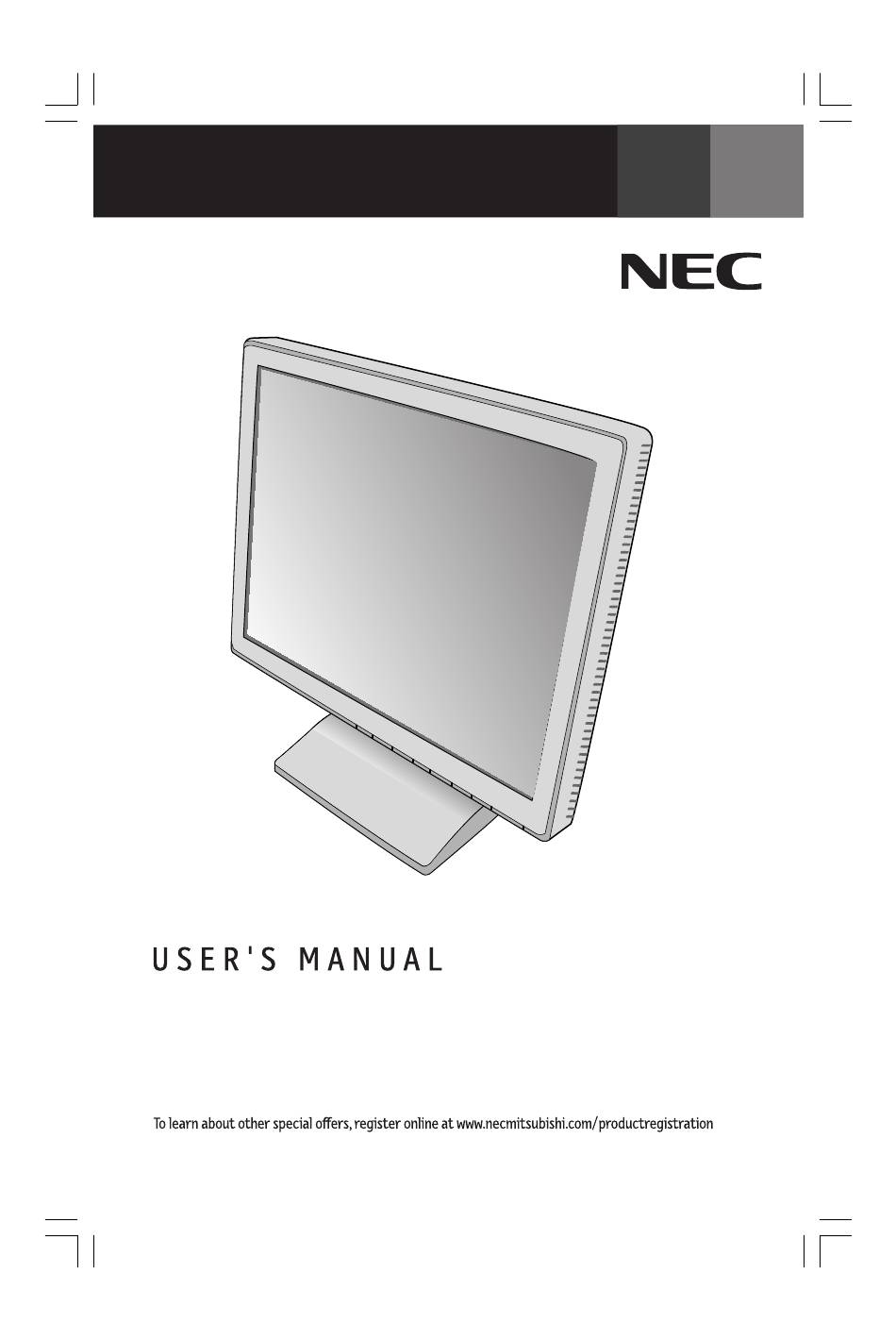

  • Page 1 MultiSync LCD1560V ®...
  • Page 2 Index Warning ........................1 Contents ......................... 2 Quick Start ......................3 Controls ........................7 Recommended Use ....................10 Specifications ....................... 12 Features ......................... 13 Troubleshooting ....................14 References ......................16 Limited Warranty ....................17 TCO’95 ........................18 TCO’99 ........................20 Avertissement ..................... 23 Contenu .........................
  • Page 3 C22.2 No. 950. CAN/CSA FCC Information 1. Use the attached specified cables with the MultiSync LCD1560V (L152ER) color monitor so as not to interfere with radio and television reception. (1) Please use the supplied power cord or equivalent to ensure FCC compliance.
  • Page 4 Contents Your new NEC MultiSync LCD monitor box* should contain the ® following: • MultiSync LCD monitor with tilt base ™ 1560V • Power Cord • Video Signal Cable • User’s Manual Power Cord Video Signal Cable MultiSync ® LCD1560V User’s Manual...
  • Page 5 3. For the PC: Connect the 15-pin mini D-SUB of the appropriate signal cable to the connector of the display card in your system (Figure A.1). Tighten all screws. For the Mac: Connect the MultiSync LCD1560V Macintosh cable adapter to the computer (Figure B.1). Attach the 15-pin mini D-SUB end of the appropriate signal cable to the MultiSync LCD1560V Macintosh cable adapter (Figure B.1).
  • Page 6 Quick Start –continued Macintosh Cable Adapter (not include) Note: Some Macintosh Figure A.1 systems do not Figure B.1 require a Macintosh Cable Adapter Cable Cover Figure C.1 Vacation switch Power button Figure D.1...
  • Page 7 Quick Start –continued Tilt Grasp both sides of the monitor screen with your hands and adjust the tilt as desired (Figure TS.1). Remove Monitor Stand for Mounting To prepare the monitor for alternate mounting purposes: 1. Disconnect all cables. Figure TS.1 2.
  • Page 8 Quick Start –continued This LCD monitor is designed for use with a flexible arm. Please use the attached screws (4pcs) as shown in the picture when installing. To meet the safety requirements, the monitor must be mounted to an arm which guaranties the necessary stability under consideration of the weight of the monitor.
  • Page 9 Controls ® (On-Screen Manager) control buttons on the front of the monitor function as follows: To access OSM menu, press any of the control buttons (<, > , –, +, SELECT Menu EXIT Exits the OSM controls. Exits to the OSM main menu. <...
  • Page 10 Controls –continued AccuColor ® Control Systems AccuColor Control Systems: five color presets select the desired color setting. Color temperature increases or decreases in each preset. (NATIVE color preset cannot be changed.) NATIVE: Original color displayed by the LCD panel that is unadjustable. Tools LANGUAGE: OSM control menus are available in seven languages.
  • Page 11 Controls –continued Information DISPLAY MODE: Indicates the current display resolution and frequency setting of the monitor. MONITOR INFO.: Indicates the model and serial numbers of your monitor. OSM Warning: OSM Warning menus disappear with Exit button. NO SIGNAL: This function gives a warning when there is no signal present. After power is turned on or when there is a change of input signal or video is inactive, the No Signal window will appear.
  • Page 12 Recommended Use Safety Precautions and Maintenance FOR OPTIMUM PERFORMANCE, PLEASE NOTE THE FOLLOWING WHEN SETTING UP AND USING THE MULTISYNC ® LCD COLOR MONITOR: • DO NOT OPEN THE MONITOR. There are no user serviceable parts inside and opening or removing covers may expose you to dangerous shock hazards or other risks.
  • Page 13 Recommended Use –continued CORRECT PLACEMENT AND ADJUSTMENT OF THE MONITOR CAN REDUCE EYE, SHOULDER AND NECK FATIGUE. CHECK THE FOLLOWING WHEN YOU POSITION THE MONITOR: • For optimum performance, allow 20 minutes for warm-up. • Adjust the monitor height so that the top of the screen is at or slightly below eye level.
  • Page 14 800 x 600* at 56 Hz to 75 Hz 832 x 624* at 75 Hz 1024 x 768 at 60 Hz to 75 Hz ....NEC-Mitsubishi Electronics Display cites recommended resolution at 75 Hz for optimal display performance. Horizontal : 304 mm/12.0 inches...
  • Page 15 VESA standard third party mounting arm or bracket. Allows for the monitor to be mounted on a wall or an arm using any third party compliant device. OSM Display Screen Copyright 2002 by NEC-Mitsubishi Electronics Display of America, Inc.
  • Page 16 If an image was on the monitor for one hour and a ”ghost” of that image remains, the monitor should be turned off for one hour to erase the image. NOTE: As with all personal display devices, NEC-Mitsubishi Electronics Display of America recommends using a screen saver at regular intervals whenever the screen is idle.
  • Page 17 Troubleshooting –continued No Video • If no video is present on the screen, turn the Power button off and on again. • Make certain the computer is not in a power-saving mode (touch the keyboard or mouse).
  • Page 18 References NEC-Mitsubishi Monitor Customer Service & Support Customer Service and Technical Support: (800) 632-4662 Fax: (801) 907-3939 Parts and Accessories/Macintosh Cable Adapter: (888) NEC-MITS [888-632-6487] Customer Service Policies & Processes: http://www.necmitsubishi.com/ css/ServicePolicies/ServicePolicies.htm Online Technical Support Knowledge Base: http://www.necmitsubishi.com/ css/knowledgebase.cfm Customer Service & Technical Support Email: http://www.necmitsubishi.com/...
  • Page 19 Product may vary. Therefore, suitability of a Product for a specific purpose or application must be determined by consumer and is not warranted by NMD-A. For the name of your nearest authorized NEC-Mitsubishi Electronics Display service facility, contact NEC-Mitsubishi Electronics Display of America at 1-800-632-4662.
  • Page 20 TCO’95 MultiSync LCD1560V (L152ER) Black Model Congratulations! You have just purchased a TCO’95 approved and labeled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also, to the further development of environmentally adapted electronics products.
  • Page 21 TCO’95 –continued reproductive damage in fisheating birds and mammals, due to the bio-accumulative* processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur. TCO’95 demand requires that plastic components weighing more than 25 grams must not contain organically bound chlorine and bromine.
  • Page 22 TCO’99 MultiSync LCD1560V (L152ER) White Model Congratulations! You have just purchased a TCO’99 approved and labeled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.
  • Page 23 TCO’99 –continued health effects, including reproductive damage in fisheating birds and mammals, due to the bio- accumulative* processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur. TCO’99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound chlorine and bromine.
  • Page 24 (L152ER) is in ® compliance with Council Directive 73/23/EEC: – EN 60950 Council Directive 89/336/EEC: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 and marked with NEC-Mitsubishi Electric Visual Systems Corporation 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japan...
  • Page 25 AVERTISSEMENT AFIN D’ÉVITER TOUT RISQUE D’INCENDIE OU D’ÉLECTROCUTION, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. NE PAS UTILISER LA FICHE D’ALIMENTATION POLARISÉE AVEC UNE PRISE DE CORDON DE RALLONGE OU AUTRE PRISE SAUF SI LES BROCHES PEUVENT ÊTRE ENTIÈREMENT INTRODUITES. NE PAS OUVRIR LE BOÎTIER, LEQUEL CONTIENT DES COMPOSANTS À...
  • Page 26 Contenu La boîte* de votre nouveau moniteur NEC MultiSync contient : ® • Moniteur MultiSync LCD ™ avec socle inclinable 1560V • Cordon d'alimentation • Câble pour le signal vidéo • Manuel de l’utilisateur Cordon d'alimentation Câble pour le signal vidéo MultiSync ®...
  • Page 27 (Figure B.1). Branchez le du câble vidéo dans l’adaptateur de câble Macintosh pour MultiSync LCD1560V (Figure B.1). Serrez toutes les vis. NOTA : Pour obtenir un adaptateur de câble Macintosh pour le MultiSync LCD1560V appelez NEC-Mitsubishi Electronics Display of America, Inc. au (800) 632-4662.
  • Page 28 Mise en marche rapide (suite) Adaptateur Macintosh (non fourni) Remarque: Certains systémes Macintosh ne Figure A.1 nécessitent pas un Figure B.1 adaptateur de câble Macintosh. Couvercle des câble Cable Cover Figure C.1 l’interrupteur de vacances Bouton d’alimentaion Figure D.1...
  • Page 29 Mise en marche rapide (suite) Incliner Placez les mains de chaque côté du moniteur et réglez l’inclinaison et la position souhaitées (Figure TS.1). Enlever le support du moniteur pour le montage Pour préparer le moniteur à différents types de Figure TS.1 montage : 1.
  • Page 30 Mise en marche rapide (suite) Ce moniteur LCD a été conçu pour être utilisé avec un bras flexible. Utiliser les vis fournies (4pièces) lors de l’installation comme indiqué sur la figure. Le moniteur doit être installé sur un bras garantissant la stabilité nécessaire correspondant au poids du moniteur.
  • Page 31 Commandes Les boutons de réglage OSM situés sur l’avant du moniteur fournissent les fonctions suivantes : Pour accéder au menu OSM, appuyez sur une des touches de commande (<, >, –, +, SELECT Menu principal Quitte les commandes OSM. EXIT Revient au menu principal OSM.
  • Page 32 Commandes (suite) Système de contrôle des couleurs AccuColor ® Cinq préréglages des couleurs vous permettent de sélectionner la couleur de votre choix. La température de couleur augmente et diminue dans chaque préréglage. (Il n'est pas possible de changer le préréglage de couleur NATIVE). NATIVE: Les couleurs originales présentées par le panneau LCD qui sont indéréglables.
  • Page 33 Commandes (suite) Information MODE D’AFFICHAGE : Indique le courant de l’affichage résolution et fréquences mettant de l’écran. INFORMATION ÉCRAN : Le numéro du modèle et le numéro de série y sont indigués. Avertissement OSM: OSM prémunissant menu disparaît sur Exit bouton. PAS DE SIGNAL: Cette fonctionne vous avertit de l’absence de signal.
  • Page 34 Usage recommandé Consignes de sécurité et d’entretien POUR UN FONCTIONNEMENT OPTIMAL, PRIÈRE DE NOTER CE QUI SUIT POUR LE RÉGLAGE ET L'UTILISATION DU MONITEUR COULEUR MULTISYNC ® LCD : • NE PAS OUVRIR LE MONITEUR. Aucune pièce intérieure ne nécessite l'intervention de l'utilisateur, et l'ouverture ou la dépose des couvercles peut entraîner des risques de décharges électriques dangereuses ou d'autres risques.
  • Page 35 Usage recommandé (suite) LA MODIFICATION DE LA POSITION ET DU RÉGLAGE DU MONITEUR PEUT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE. OBSERVER LES DIRECTIVES CI-APRÈS LORS DU POSITIONNEMENT DU MONITEUR : • Pour une performance optimale, laissez le moniteur se réchauffer pendant 20 minutes.
  • Page 36 832 x 624* @ 75 Hz 1024 x 768 @ 60 Hz à 75 Hz ....NEC-Mitsubishi Electronics Display recommande une résolution à 75 Hz pour des performances d'affichage optimales et couleurs. Horizontale :...
  • Page 37 VESA. Permet de ® monter le moniteur sur un mur ou un bras à l’aide de n’importe quel autre dispositif compatible. OSM Display Screen Copyright 2002 par NEC-Mitsubishi Electronics Display of America, Inc.
  • Page 38 «fantôme» de cette image, il faut mettre le moniteur hors tension pendant une heure pour effacer l’image. NOTA : Tout comme dans le cas des écrans personnels, NEC-Mitsubishi Electronics Display recommande l’utilisation d’un économiseur d’énergie à...
  • Page 39 Dépannage (suite) Pas de vidéo • Si pas be vidéo n’est présent sur l’écran, appuyez le couton d’alimentation marche et arrêt encore. • Assurez-vous que l’ordinateur n’est pas réglé dans le mode d’économie d’énergie (touchez le clavier ou la souris).
  • Page 40 Adresse électronique du service à la clientèle et de l’assistance technique: http://www.necmitsubishi.com/css/ techform.htm Ventes et information produit Ligne d’information sur les ventes: (888) NEC-MITS [888-632-6487] Clientèle canadienne: (866) 771-0266, Ext#: 4037 Ventes au gouvernement: (800) 284-6320 Adresse électronique du service des ventes au gouvernement: gov@necmitsubishi.com...
  • Page 41 à l ’autre. Par conséquent, l’adéquation d’un produit à un besoin ou une application spécifique doit être déterminée par le consommateur et n’est pas garantie par NMD-A. Pour connaître le nom du centre de service technique agréé NEC-Mitsubishi Electronics Display le plus proche, appeler NEC-Mitsubishi Electronics Display of America au 1-800-632-4662.
  • Page 42 TCO’95 (C’est une traduction de portion Anglaise de TCO’95.) MultiSync LCD1560V (L152ER) Pour Noir la Modéle Félicitations! Vous avez acheté un produit qui répond à la directive TCO’95. En choisissant ce produit conçu pour une utilisation professionnelle, vous contribuez aussi à la réduction des effets nuisibles sur l’environnement et aussi au développement continu de produits électroniques respectueux de l’environnement.
  • Page 43 TCO’95 (suite) de retardateurs de flamme a été détectée dans le sang humain et les chercheurs craignent que le développement du fœtus pourrait être perturbé. La directive TCO’95 exige que les composants en plastique pesant plus de 25 grammes ne contiennent pas de chlore ou de brome organiquement liés.
  • Page 44 TCO’99 (C’est une traduction de portion Anglaise de TCO’99.) MultiSync LCD1560V (L152ER) Pour Blanche la Modéle Félicitations! Vous avez acheté un produit qui répond à la directive TCO’99. En choisissant ce produit conçu pour une utilisation professionnelle, vous contribuez aussi à la réduction des effets nuisibles sur l’environnement et aussi au développement continu de produits électroniques respectueux de...
  • Page 45 TCO’99 (suite) 25 grammes ne contiennent pas de retardateurs de flame contenant du chlore ou du brome organiquement liés. Les retardateurs de flame sont autorisés dans les cartes à circuits imprimés étant donné qu’aucun substitut n’est encore disponible. Plomb** Le plomb peut être présent dans les tubes cathodiques, les écrans, les soudures et les condensateurs. Le plomb s’attaque au système nerveux et, à...
  • Page 46 73/23/EEC du Counseil: – EN 60950 la directive 89/336/EEC du Counseil: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 et porte le sigle NEC-Mitsubishi Electric Visual Systems Corporation 4-13-23, Shibaura, Minato-Ku Tokyo 108-0023, Japan...
  • Page 47 à condition que ces droits n'ont pas été directement délivrés à d'autres. Les produits de NEC-Mitsubishi Electronics Display of America dont il est question dans ce document sont garantis conformément aux termes de la déclaration de garantie limitée accompagnant chaque produit. Cependant, les performances réelles de chaque produit dépendent de facteurs tels que la configuration du système, les données du client...
  • Page 48 NEC LCD Series PROPRIETARY NOTICE AND LIABILITY DISCLAIMER The information disclosed in this document, including all designs and related materials, is the valuable property of NEC- Mitsubishi Electronics Display of America and/or its licensors, as appropriate, reserve all patent, copyright and other proprietary rights to this document, including all design, manufacturing, reproduction, use and sales rights thereto, except to the extent said rights are expressly granted to others.
