OPERATOR'S MANUAL
MANUEL D'UTILISATION
MANUAL DEL OPERADOR

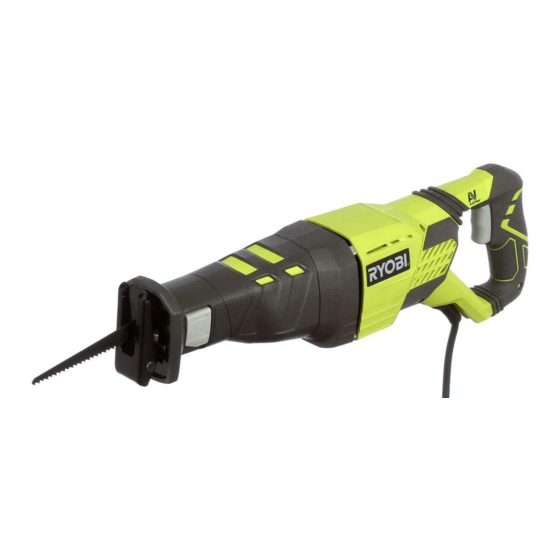

RECIPROCATING SAW
VARIABLE SPEED
DOUBLE INSULATED
SCIE ALTERNATIVE
VITESSE VARIABLE
DOUBLE ISOLATION
SIERRA SABLE
VELOCIDAD VARIABLE
DOBLE AISLAMIENTO
RJ186V/RJ1861V/RJ186VVN/RJ1861VVN
TABLE OF CONTENTS
****************
 General Power Tool Safety
Warnings .........................................2-3
 Reciprocating Saw Safety Warnings .. 3
 Symbols ..............................................4
 Electrical .............................................5
 Features ..............................................6
 Assembly ............................................ 6
 Operation .........................................6-7
 Maintenance ....................................... 8
 Illustrations .........................................9
 Parts Ordering / Service ..... Back Page
WARNING:
To reduce the
risk of injury, the user must read and
understand the operator's manual
before using this product.
SAVE THIS MANUAL FOR
FUTURE REFERENCE
TABLE DES MATIÈRES
****************
 Règles de sécurité relatives
aux outils électriques ......................2-3
 Avertissements de sécurité relatifs
scie alternative ................................... 3
 Symboles ............................................4
 Caractéristiques électriques ............... 5
 Caractéristiques ................................. 6
 Assemblage ........................................ 6
 Utilisation .........................................6-7
 Entretien .............................................8
 Illustrations .........................................9
 Commande de pièces /
réparation ..........................Page arrière
AVERTISSEMENT :
réduire les risques de blessures,
l'utilisateur doit lire et veiller à bien
comprendre le manuel d'utilisation avant
d'employer ce produit.
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
ÍNDICE DE CONTENIDO
****************
 Advertencias de seguridad
para herramientas eléctricas ...........2-3
 Advertencias de seguridad
sierra sable .........................................3
 Símbolos ............................................4
 Aspectos eléctricos ............................ 5
 Características ................................... 6
 Armado ...............................................6
 Funcionamiento ...............................6-7
 Mantenimiento .................................... 8
 Ilustraciones ....................................... 9
 Pedidos de piezas /
servicio .......................... Pág. posterior
ADVERTENCIA:
Pour
el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador
antes de usar este producto.
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
Para reducir
