Manuel d'utilisation

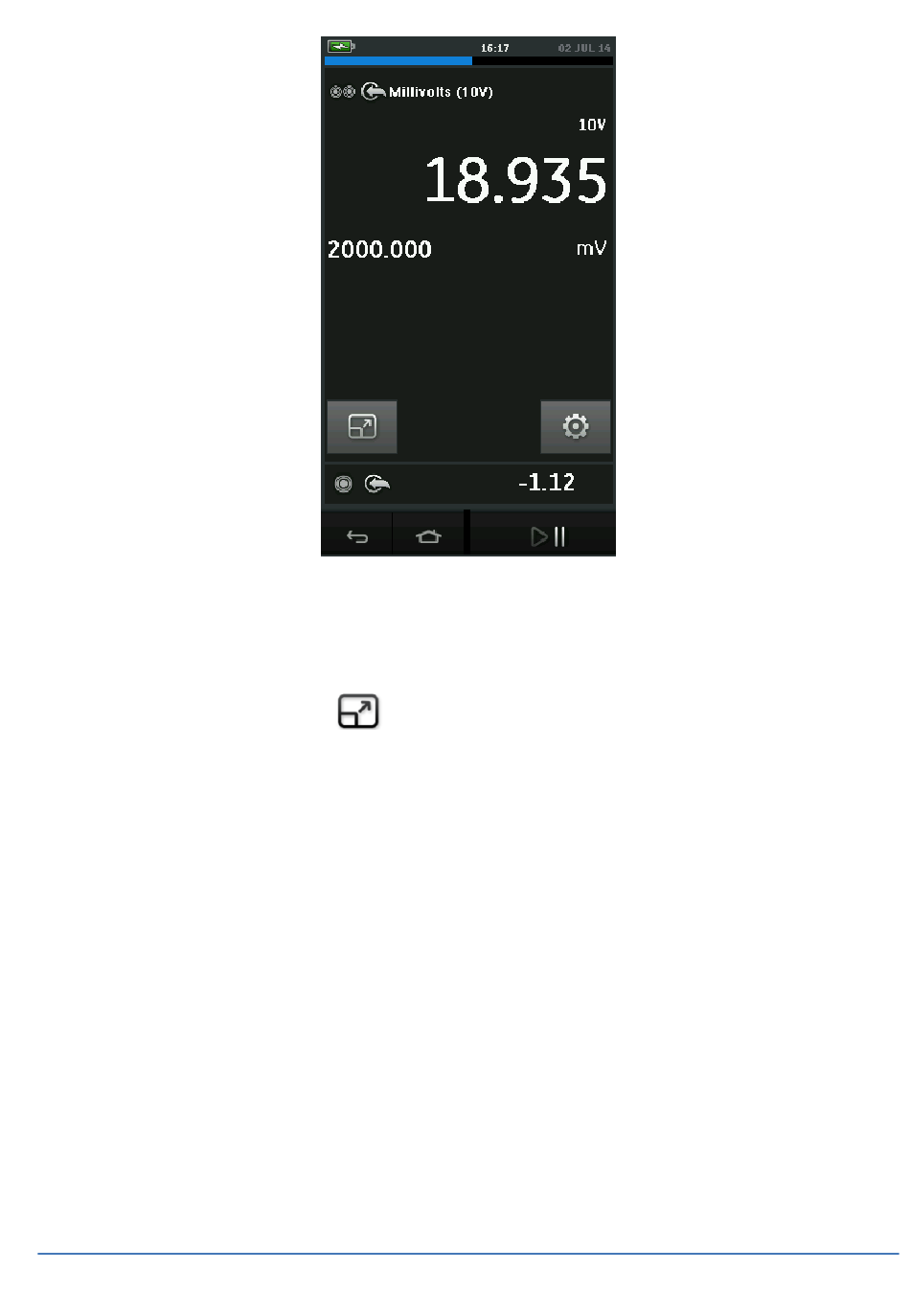

Figure 2-19 Fenêtre d'étalonnage - Vue développée
Les options d'affichage peuvent être modifiées en touchant le canal
que l'utilisateur souhaite afficher dans la vue développée.
La sélection de
2.4.4 Exemples de procédure
a. Exemple de procédure : mesure ou génération de courant
avecboucle d'alimentation interne

Page 65 / 110
affiche tous les canaux dans la vue réduite.
Figure 2-20 indique comment configurer CH1 pour
mesurer ou générer un courant avec une boucle
d'alimentation interne.
Remarque : la boucle d'alimentation est fournie par le
raccordement aux 2 bornes rouges en face avant du
DPI612 et l'activation de la fonction électrique
Current (24V).
