1. Câbles
2. Fixez la partie supérieure du guidon au moyen de
4 boulons, 4 rondelles bombées et 4 contre-écrous
pris dans le sachet de pièces détachées (Figure 4).
2. Montage de la tringlerie de
commande de déplacement
Procédure
1. Retirez la goupille fendue et la rondelle à l'extrémité
inférieure de la tige de commande de vitesse et
insérez l'extrémité dans le bras de liaison inférieur de
sorte que l'extrémité courbe de la tige de commande
de vitesse soit dirigée vers l'arrière (Figure 5).

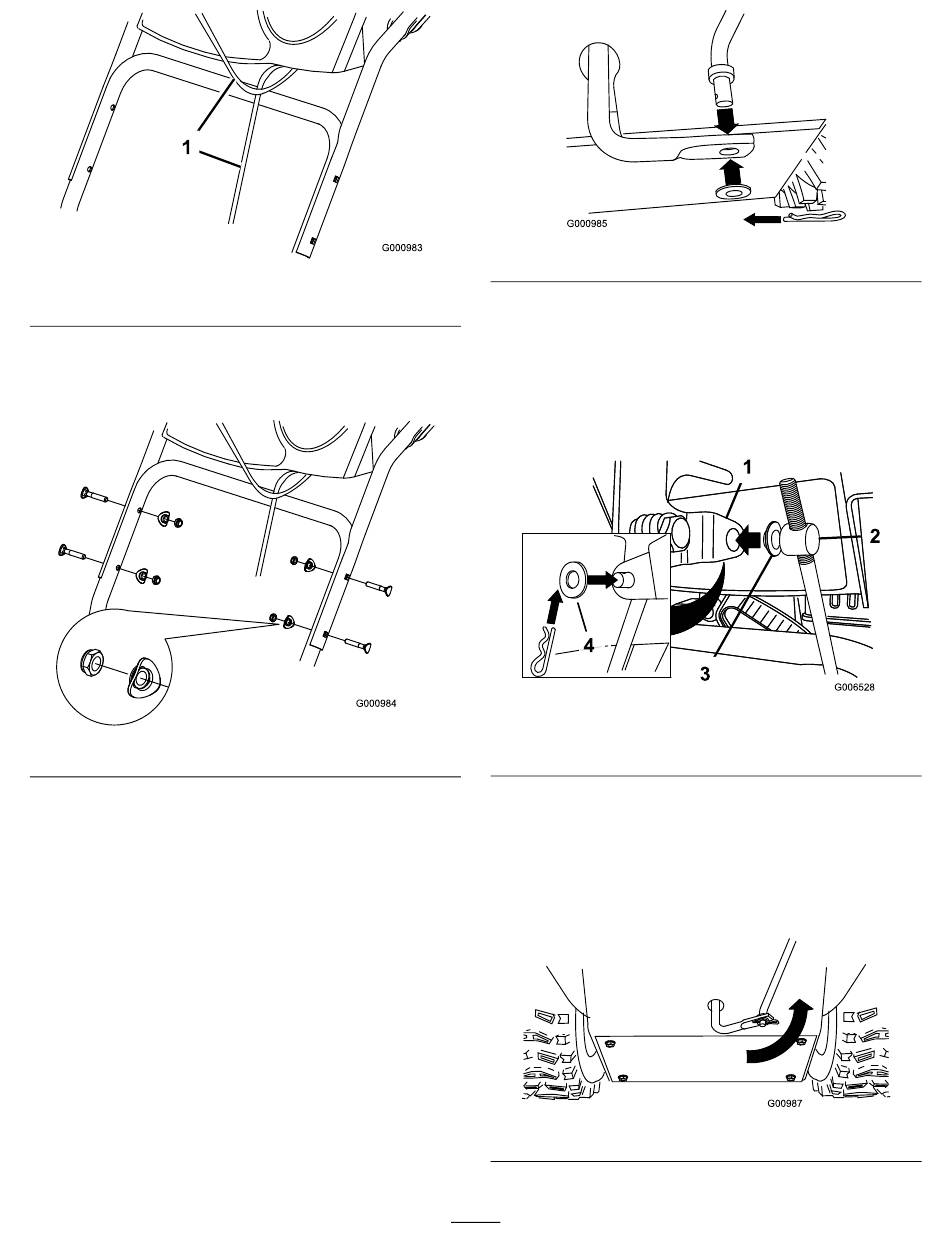

Figure 3
Figure 4
2. Fixez l'extrémité inférieure de la tige de commande
de vitesse avec la rondelle et la goupille fendue
retirées précédemment.
3. Retirez la goupille fendue et la rondelle extérieure
du tourillon à l'extrémité supérieure de la tige de
commande de vitesse (Figure 6).
1. Levier sélecteur de vitesse 3. Rondelle intérieure
2. Tourillon
Remarque: Pour faciliter l'installation, laissez la
rondelle plate sur le tourillon (Figure 6).
4. Placez le sélecteur de vitesses à la position R2.
5. Tournez le bras de liaison inférieur complètement
vers le haut (sens anti-horaire) (Figure 7).
7
Figure 5
Figure 6
4. Rondelle extérieure
Figure 7
