Entretien (Suite)

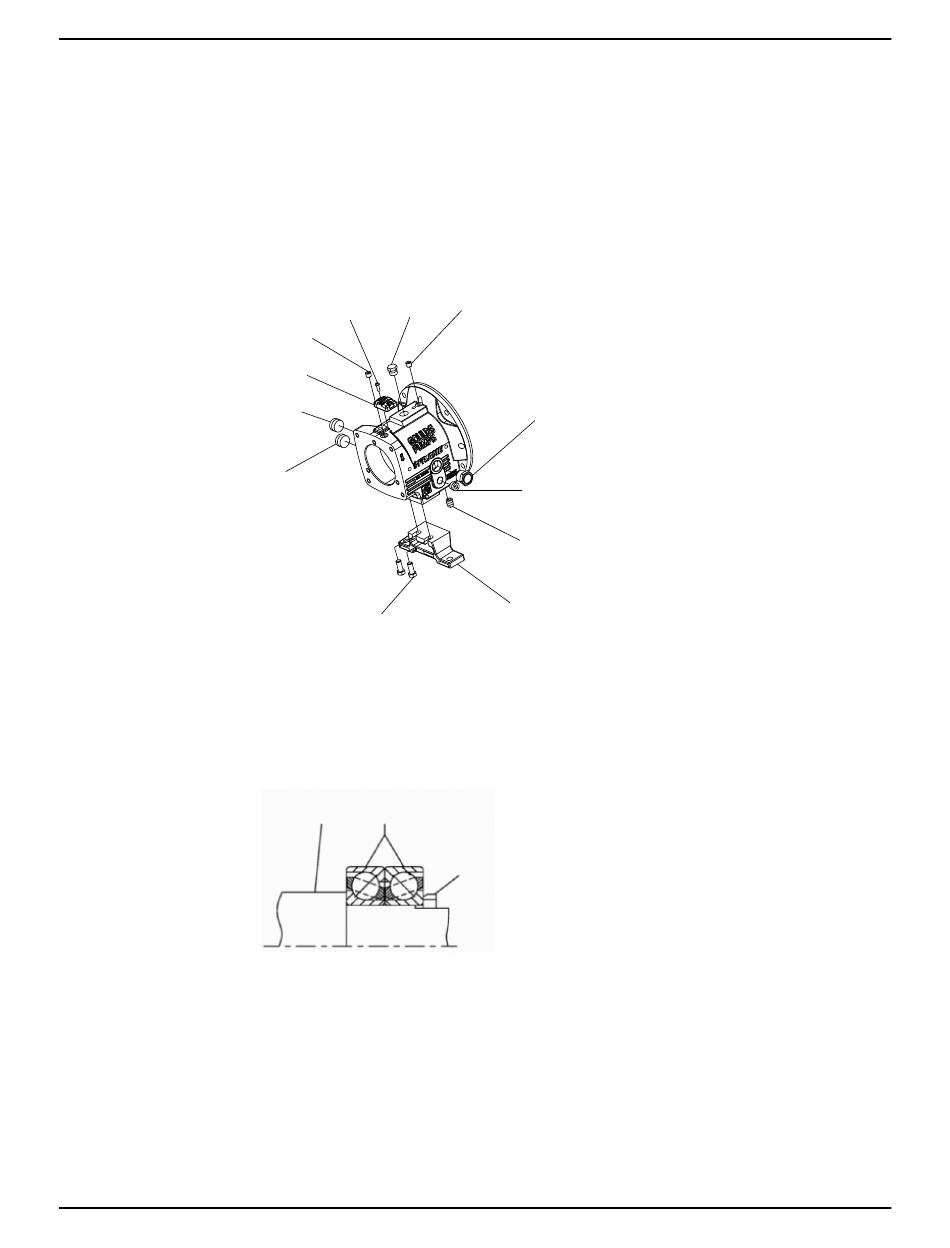

1. Préparer le corps de roulement (228) comme indiqué sur le schéma suivant :
a) Mettre en place le bouchon de remplissage d'huile (113A).
b) Mettre en place le bouchon de vidange d'huile (408A).
c) Mettre en place le voyant d'huile (319).
d) Mettre en place le bouchon de voyant d'huile (408J).
e) Mettre en place le bouchon d'entrée du refroidisseur d'huile (408L).
f) Mettre en place le bouchon de sortie du refroidisseur d'huile (408M).
g) Mettre en place quatre bouchons de raccord de brouillard d'huile (408H).
h) Fixer la patte de fixation (241) du corps de roulement et serrer les boulons (370F) à la main.
2. Placer les roulements externes (112A) sur l'arbre (122).
Le roulement regraissable comporte un seul flasque antipoussière. S'assurer que le roulement est
installé avec le flasque du côté opposé à la roue.
Les paires de roulements sont montées dos à dos. Vérifier que les roulements sont posés dans le bon
sens.
a) Vérifier que l'arbre (122) est propre, de bonnes dimensions et ne présente ni coup ni aspérités.
b) Recouvrir le siège de roulement d'une fine couche d'huile.
c) Sortir les roulements (112) de leur emballage.
d) Essuyer la graisse de protection de l'alésage du roulement (112) et du pourtour externe.
e) Utiliser un chauffage à induction avec cycle démagnétisé pour chauffer les deux roulements (112)
f) Placer les deux roulements (112) sur l'arbre (122), les deux faces externes les plus grandes
g) Placer les roulements (112) sur l'arbre (122) contre l'épaulement et serrer l'écrou de blocage (136)
88
Ou : Mettre en place deux graisseurs (193) et deux bouchons de sortie de graisse (113).
113A
372T
408W
761B
408N
408M
370F
122
112
jusqu'à ce que la bague interne atteigne une température de 110°C.
orientées l'une vers l'autre (dos à dos).
contre les roulements jusqu'à ce qu'ils aient refroidi.
408W
319
408N
408A
241
136
