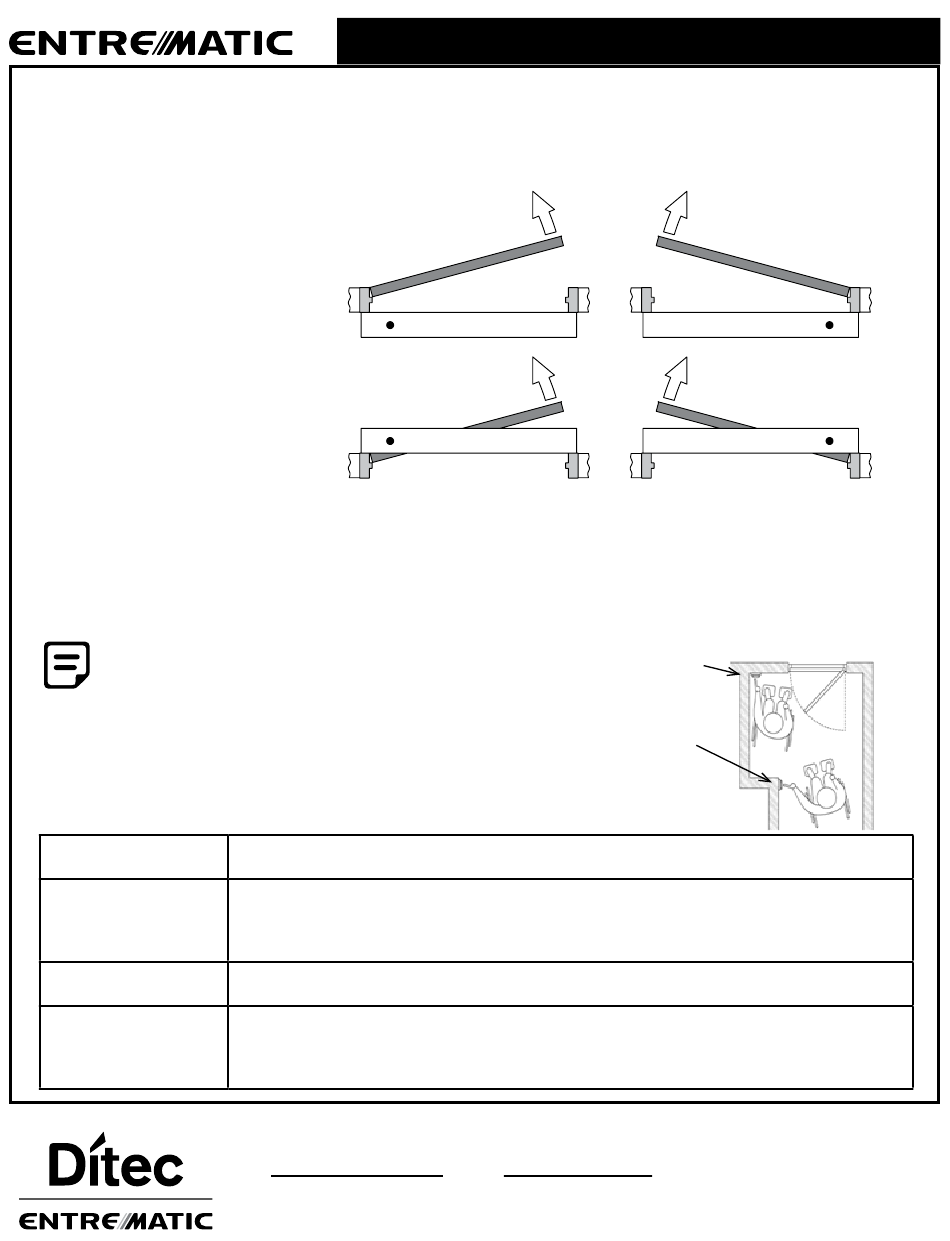

1.4 Sens d'ouverture de la porte
Les sens d'ouverture et les types de chaque commande sont visibles dans le croquis ci-dessous;
le point noir indique l'emplacement de l'axe.
La commande HA8-LP peut être utilisée pour des installations du côté à tirer ou du côté à pousser, sur le jambage supérieur
de la porte ou avec le boîtier.
1.5 Prise en compte des environs
Besoin d'espace au sol pour manœuvrer un fauteuil roulant
– ADA (Americans with Disabilities Act – Loi américaine en faveur des personnes handicapées)
Le propriétaire peut désigner l'emplacement du dispositif d'activation; cependant, le bouton-poussoir doit être
visible de la porte et ne pas se trouver directement sur la porte ou le cadre. Veuillez consulter le Code de sécurité
ANSI 117.1 pour connaître les directives en matière d'interrupteurs.
Les interrupteurs d'activation doivent se trouver à
une hauteur comprise entre 914 mm (36 po) et
122 mm (48 po) du plancher fini.
Une personne en fauteuil roulant a besoin d'un
dégagement minimal de 122 mm (48 po) par rapport
au battant de la porte pour les portes de vestibule.
Facteurs externes et internes
État de la porte
Tableau d'embrasure
Vent
Fils électriques et de
contrôle
La porte doit s'ouvrir et se fermer (se verrouiller) facilement, sans force excessive; les bour-
relets de calfeutrage et le seuil ne doivent pas interférer avec le mouvement de la porte.
Pour les portes s'ouvrant vers l'extérieur (à pousser), le tableau doit mesurer entre 0 mm
(0 po) et 356 mm (14 po). Pour les portes s'ouvrant vers l'intérieur (à tirer), on autorise de
0 mm (0 po) à 102 mm (4 po) pour des tableaux particuliers. Pour les autres, veuillez consulter
l'usine.
Lors de l'installation d'une porte dans une zone très venteuse, on fait des réglages particuliers
à la position du bras et de la butée de porte pour augmenter la tension du ressort.
On vérifie que les fils d'alimentation électrique, les conduits et les boîtiers électriques de
dérivation (pour les plaques de porte ou autres dispositifs d'activation, si nécessaire) sont
placés conformément aux derniers dessins d'atelier approuvés et conformes aux directives
des codes de l'électricité locaux en vigueur.
Entrematic Canada Inc.
Toll Free: 1-877-348-6837
info.ditec.ca@entrematic.com
www.ditecentrematic.ca
1.0 AVANT L'INSTALLATION
Surface à pousser à gauche
Surface à tirer à gauche
Position n°1
Au minimum 0,6 m (2 pi)
du verrou de la porte
Position n°2
Au minimum 1,5 m (5 pi)
de la façade de la porte
Entrematic USA Inc.
Toll Free: 1-866-901-4284
info.ditec.us@entrematic.com
www.ditecentrematic.us
Surface à pousser à droite
Surface à tirer à droite
HA8-LP Manual (FR) V. 2.2
