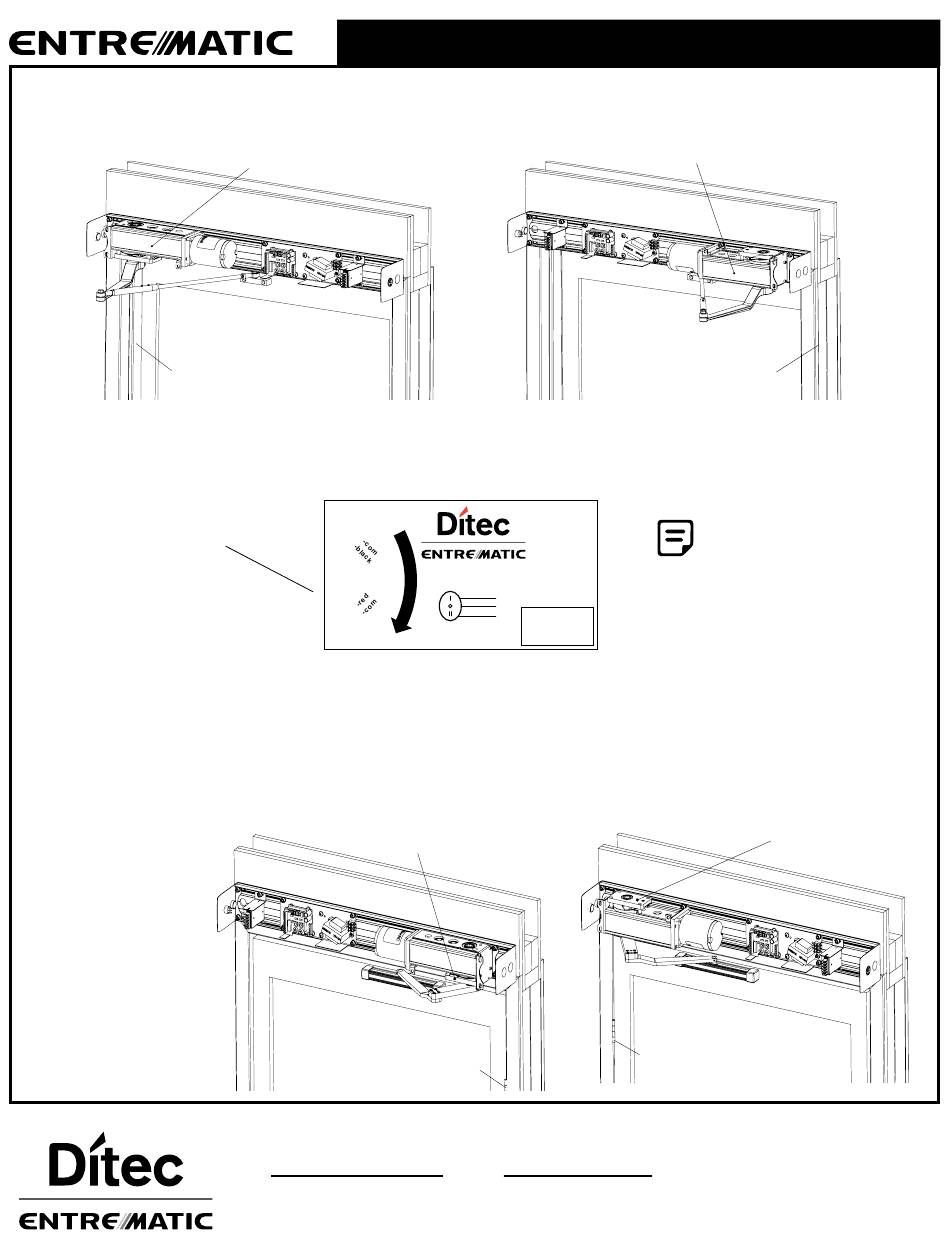

Mise en place de la commande
(ÉTIQUETTE « SPINDLE OPENING ROTATION »
(ROTATION D'OUVERTURE DE L'AXE) FACE VERS LE BAS)
CÔTÉ CHARNIÈRE
Avant de commencer, il convient de noter que la direction de la flèche d'ouverture/de freinage à l'ouverture indiquera la
direction vers laquelle la porte s'ouvrira lorsqu'elle sera activée. Comme on l'a déjà mentionné, si l'étiquette de la com-
mande est orientée face vers le sol, le sens d'ouverture est Pousser/Tirer à gauche.
Si l'étiquette de la commande est orientée face vers le plafond, le sens d'ouverture est Pousser/Tirer à droite.
(ÉTIQUETTE « SPINDLE OPENING ROTATION »
«Spindle Opening Rotation»
(ROTATION D'OUVERTURE DE L'AXE) FACE VERS LE HAUT)
Étiquette de rotation d'ouverture
de l'axe
Étapes de modification du sens d'ouverture
1 Retirer la boîte d'engrenages de la plaque de montage.
2 Débrancher les faisceaux de câblage et le câblage de l'interrupteur de la commande (voir Câblage).
3 Fixer la boîte d'engrenages au côté opposé de la plaque de montage et faire pivoter la plaque de montage.
La flèche doit pointer vers le haut, ce qui indique que le sens d'ouverture est Tirer à gauche.
4 Raccorder le faisceau de câblage et le câblage de l'interrupteur (voir Câblage).
5 Serrer complètement tous les boulons.
POUSSER À GAUCHE
POUSSER À DROITE
OPEN
BACK CHECK
CLOSE LATCH
CÔTÉ CHARNIÈRE
TIRER À GAUCHE
(ÉTIQUETTE « SPINDLE OPENING ROTATION »
(ROTATION D'OUVERTURE DE L'AXE) FACE VERS LE BAS)
Entrematic Canada Inc.
Toll Free: 1-877-348-6837
TIRER À DROITE
info.ditec.ca@entrematic.com
(ÉTIQUETTE « SPINDLE OPENING ROTATION »
www.ditecentrematic.ca
(ROTATION D'OUVERTURE DE L'AXE) FACE VERS LE HAUT)
2.0 MONTAGE DE LA COMMANDE
(ROTATION D'OUVERTURE DE L'AXE) FACE VERS LE HAUT)
1-877-348-6837
switch
White
HOLD OPEN
AUTO.
Black
OFF
OFF
Red
Low Profile
ON
ON
WL-PA03
Date:
CHARNIÈRE
Entrematic USA Inc.
Toll Free: 1-866-901-4284
info.ditec.us@entrematic.com
www.ditecentrematic.us
CÔTÉ CHARNIÈRE
POUSSER À DROITE
(ÉTIQUETTE « SPINDLE OPENING ROTATION »
CÔTÉ CHARNIÈRE
TIRER À GAUCHE
(ÉTIQUETTE « SPINDLE OPENING ROTATION »
(ROTATION D'OUVERTURE DE L'AXE) FACE VERS LE BAS)
Le bras est nécessaire
pour terminer la transition
TIRER À DROITE
(ÉTIQUETTE « SPINDLE OPENING ROTATION »
(ROTATION D'OUVERTURE DE L'AXE) FACE VERS LE HAUT)
CHARNIÈRE
HA8-LP Manual (FR) V. 2.2
CHARNIÈRE
Pg. 17
