3.2 Installation du bras poussant

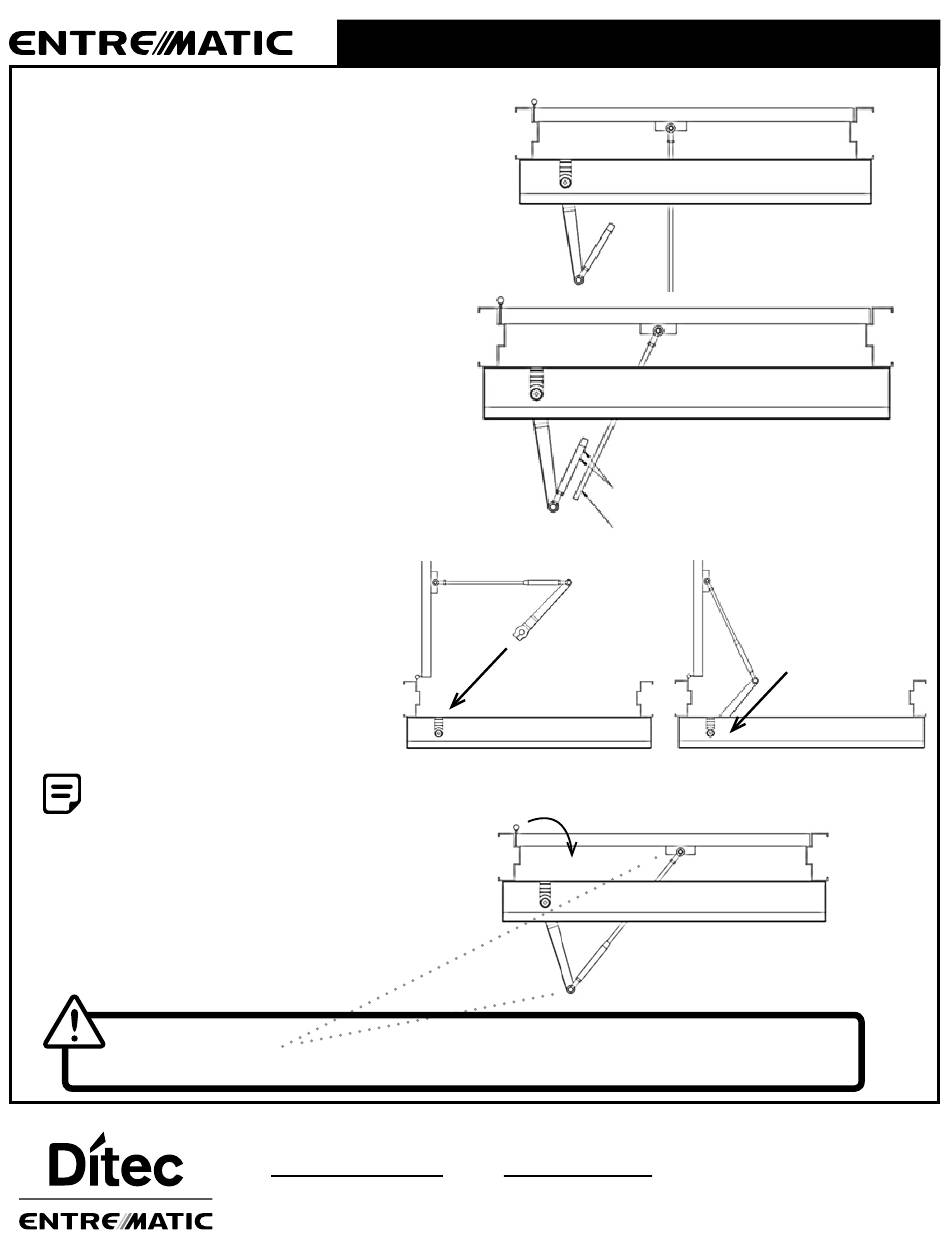

ÉTAPE 1
Garder la porte en position fermée, installer le coulisseau
de porte à 356 mm (14 po) du premier orifice du côté de la
charnière et à 57 mm (2 ¼ po) du haut de la porte.
Fixer la tige au bloc de porte. Régler la poignée principale
et le manchon sur l'arbre d'entraînement (axe) à 80 degrés
du verrou de la porte.
ÉTAPE 2
Aligner la tige sur le manchon et marquer 25 mm (1 po)
après la deuxième vis de calage, puis couper.
Retirer la poignée principale de l'arbre
d'entraînement (axe), puis insérer la tige au complet
dans le manchon. Serrer les vis de calage.
ÉTAPE 3
Le bras est désormais entièrement assemblé et fixé
au coulisseau de porte sur le panneau de porte.
Mettre l'interrupteur de la commande en position
Maintien ouvert. Laisser l'arbre d'entraînement
tourner la porte complètement jusqu'à ce qu'elle
rencontre la butée de porte intégrée.
Assembler la poignée principale à l'arbre
d'entraînement et serrer. Au besoin, desserrer les
vis de calage pour effectuer un léger réglage de la
position de la porte.
Pour l'interrupteur à bascule à deux (2) positions ou la carte analogique, brancher un cavalier entre la
fonction Activation instantanée et la fonction Retour pour régler la porte en position Maintien ouvert.
Retirer le cavalier pour fermer la porte.
ÉTAPE 4
Mettre l'interrupteur de la commande en position
Automatique et laisser la porte se fermer sous la pression
du ressort. Faire un essai et ajuster au besoin.
AVERTISSEMENT!
S'assurer que les boulons du coulisseau au niveau de ces articulations sont bien serrés une fois
l'installation du bras terminée.
