8.5 Raccordement des capteurs de sécurité
– OA-FLEX de Optex
REMARQUE IMPORTANTE :
Pour la surveillance de sécurité, les entrées d'essai du capteur
Oa-FLEX T doivent être réglées à Low (faible).
L'entrée d'essai du capteur OA-FLEX T est réglée au
moyen de DIP 10 et doit être VERS LE HAUT.
Câble et prise au
capteur Oa-FLEX T
Sortie d'activation – blanc
Sortie d'activation – jaune
Sortie de sécurité – rayé blanc
Sortie de sécurité – rayé jaune
12 à 24 V c.a./c.c. – gris
12 à 24 V c.a./c.c. – gris
Entrée de test (+) – rouge
Entrée de test (-) – noir
8.0 PROGRAMMATION DE LA CARTE DE CONTRÔLE
BLANC
JAUNE
GRIS
GRIS
ROUGE
ROUGE
NOIR
NOIR
Entrematic Canada Inc.
Toll Free: 1-877-348-6837
info.ditec.ca@entrematic.com
www.ditecentrematic.ca
Activez le paramètre « A A »
pour la surveillance
Les cartes avec une fonction de
À brancher
surveillance comportent des
dans SM1
connecteurs SM1 et SM2A
Prise avec fils de 152
mm (6 po) fournie avec
le contrôle Entrematic.

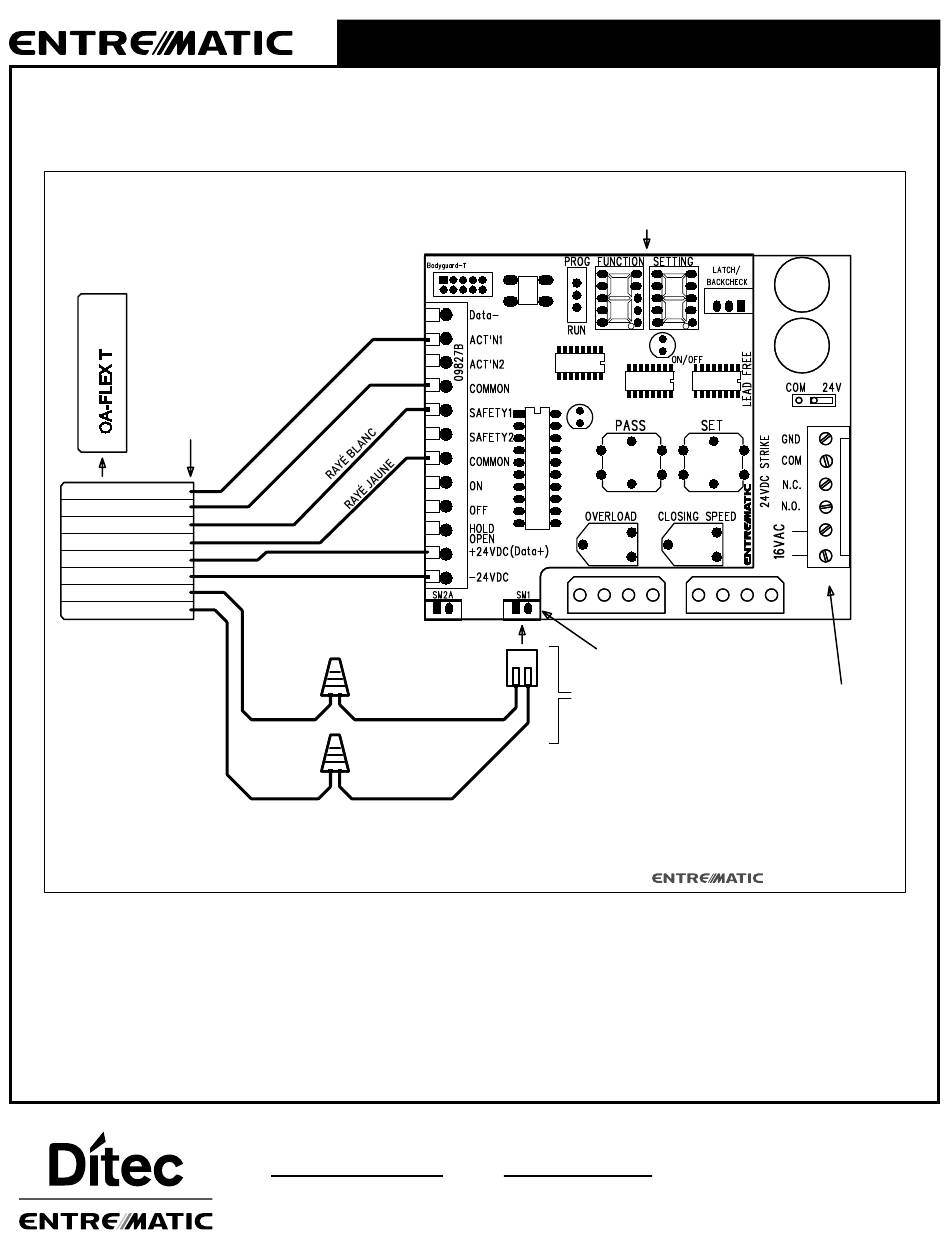

CÂBLAGE AU CAPTEUR OA-FLEX T D'OPTEX
AVEC SURVEILLANCE DE SÉCURITÉ POUR LES
CONTRÔLES HA W7-130T OU W7-130-1T ET LE
CONTRÔLE FA W7-135-1T
Entrematic USA Inc.
Toll Free: 1-866-901-4284
info.ditec.us@entrematic.com
www.ditecentrematic.us
Carte de contrôle HA
illustrée. La carte inférieure
FA est dotée d'un connecteur
à deux (2) broches avec
entrée de 24 V c.a.
Pg. 49
HA8-LP Manual (FR) V. 2.2
