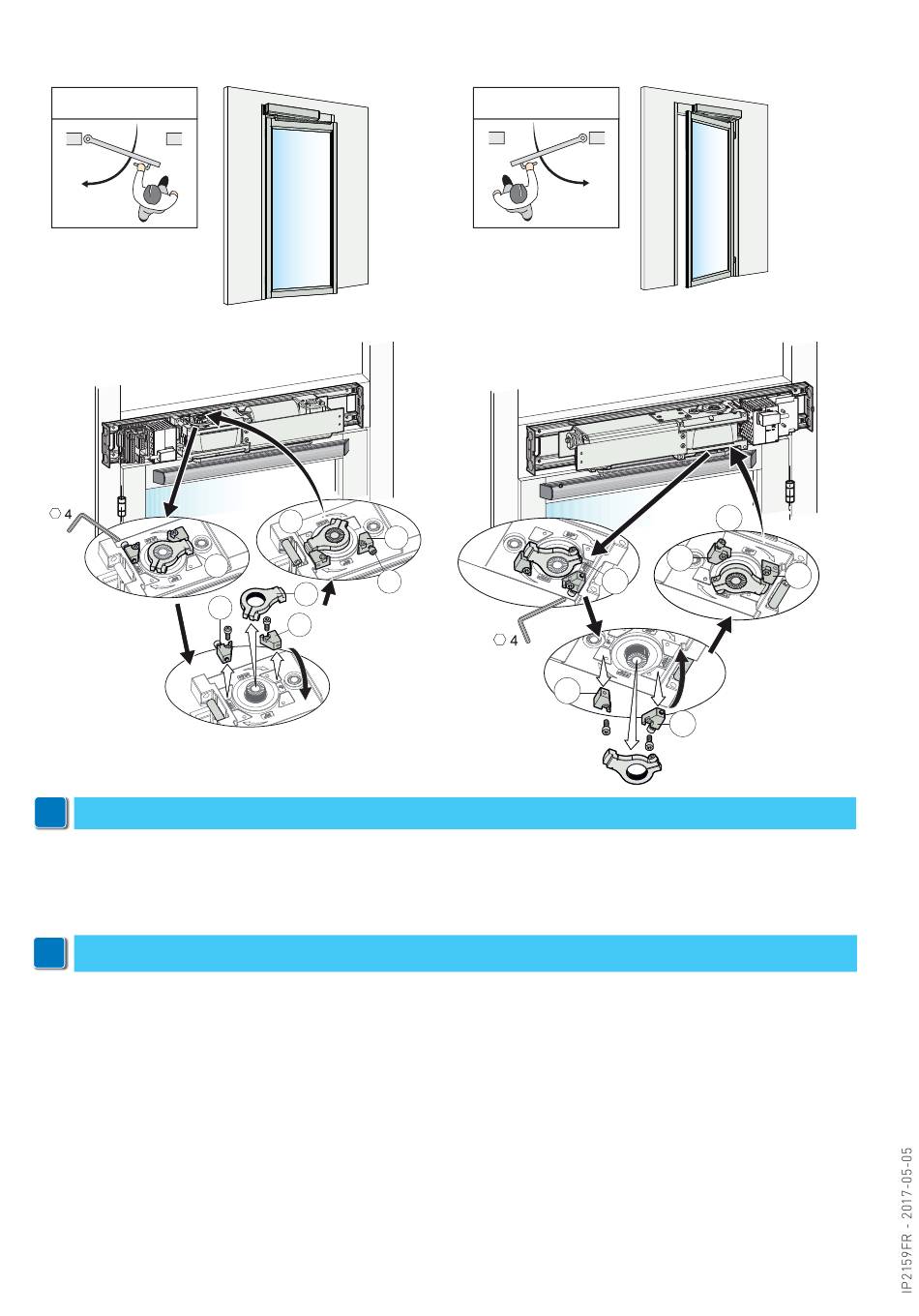

10.3 Fixation de l'arrêt de porte
Ouverture à gauche
Apertura a sinistra
i
Les opérations suivantes devront être exécutées avec le bras installé et la porte fermée.
En cas d'installation à bras coulissant, procéder comme suit :
• Retirer les fins de course [B]. Desserrer l'arrêt de porte [A] et le déplacer sur la partie non cannelée du bras d'actionnement.
• Tourner les fins de course de 180°. Les repositionner sur le motoréducteur comme indiqué sur la figure.
• Repositionner l'arrêt de porte [A] comme indiqué sur la figure.
i
L'arrêt de porte [A] doit être installé le plus près possible du fin de course [B] de fermeture.
• Actionner manuellement la porte et vérifier l'ouverture correcte et fermeture sans frottements.
• Régler l'arrêt intérieur de porte ouverte [F] comme indiqué au paragraphe 10.3.
B
A
C
A
B
B
180°
Ouverture à droite
Apertura a destra
B
B
26
C
B
A
180°
B
B
