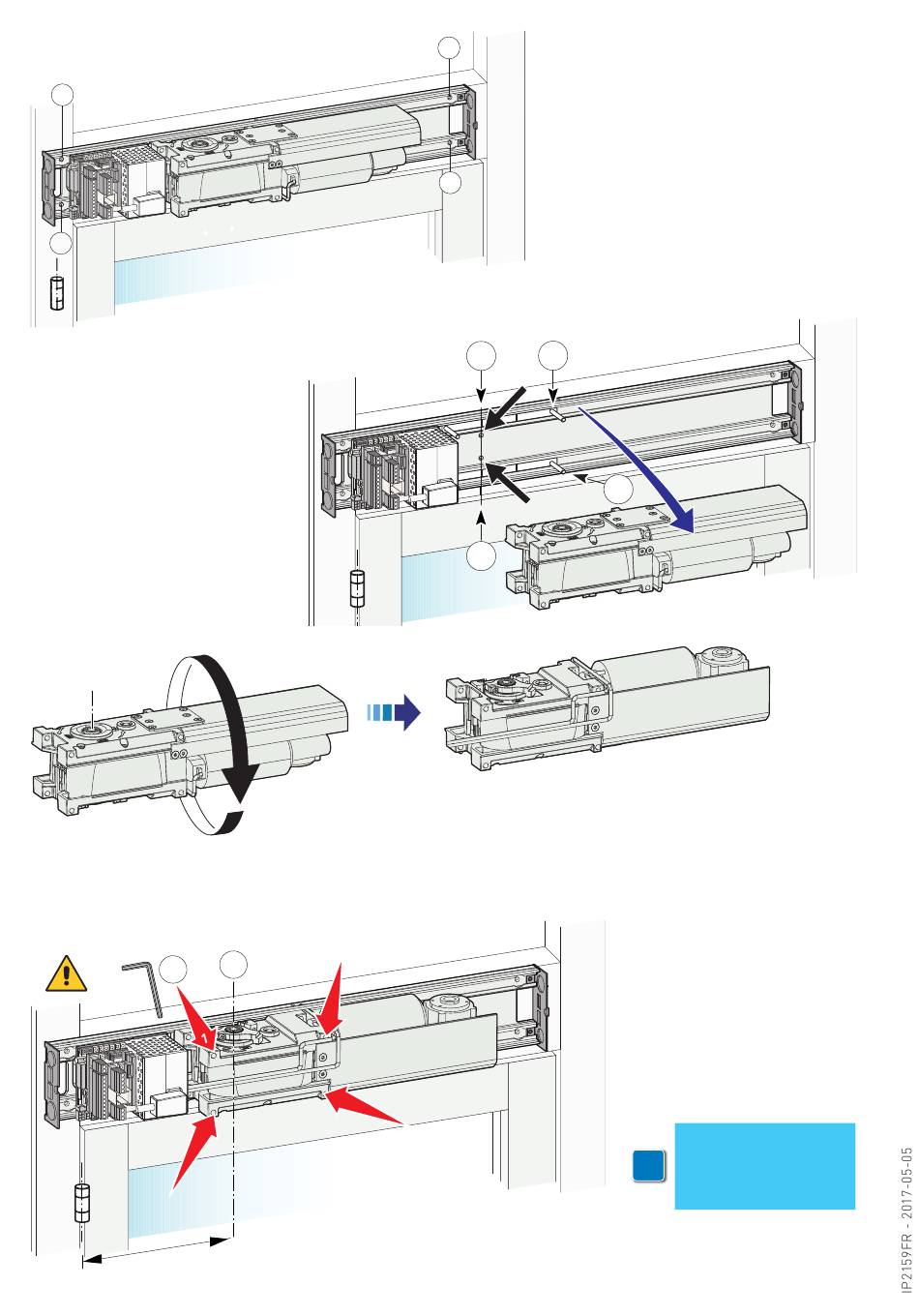

• Fixer le moteur en revissant les vis [B] fournies dans la séquence indiquée sur la figure.
• Dévisser les vis [B] de fixation du moteur. Déposer le moteur. Fixer la plaque de base à l'aide des deux vis [A].
• Tourner le moteur de 180°, comme indiqué sur la figure.
6 mm
B x4
4
2 1 0
a
1 8 0 °
C
3
2
A
A
A B
A
22
B
• Fixer le moteur en revissant
les vis [B] fournies dans la sé-
quence indiquée sur la figure.
Respecter la distance entre
i
le gond et la sortie de l'arbre
d u m o t o ré d u c t e u r [ C ] ,
comme indiqué sur la figure.
