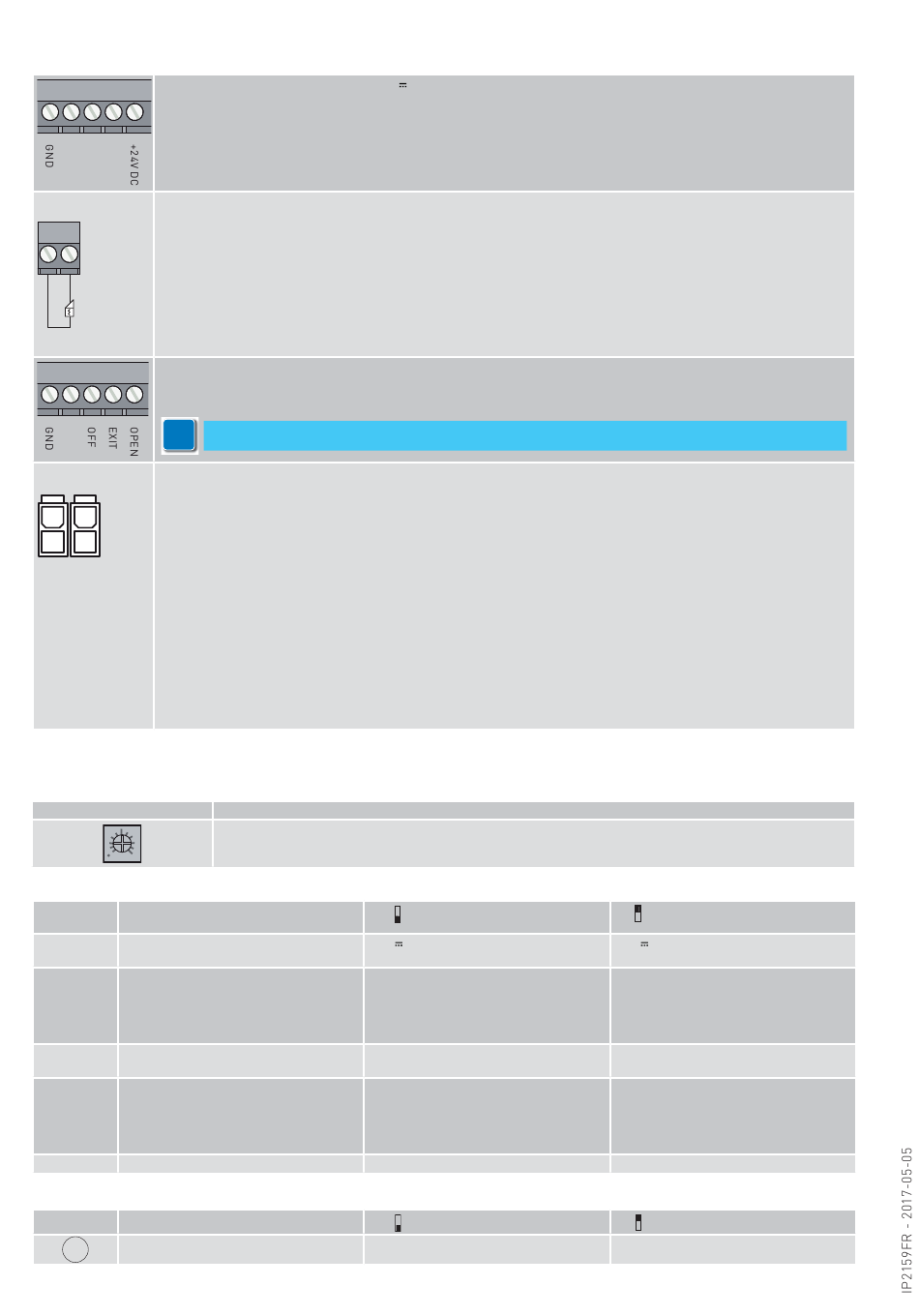

17.2 Sorties et accessoires

Sortie Description
Sortie d'alimentation des accessoires 24 V
3 ... 13
REMARQUE : l'absorption maximale de 400 mA correspond à la somme de tous les accessoires installés.
Sortie de raccordement du électrique / gâches électrique.
Sélectionner le type de électrique / gâches électrique à l'aide du DIP1.
REMARQUE 1 : ne pas utiliser de serrures électrique / gâches électrique à réarmement.
1 2
REMARQUE 2 : avec DIP2 sur OFF et en l'absence de sélecteur de fonctions de type COM400 ou avec ce dernier en mode
bidirectionnel la sortie 1-2 est alimentée de manière permanente pour permettre au serrure électrique / gâche élec-
trique d'ouvrir toujours la porte. En revanche, si l'on souhaite verrouiller le vantail lorsque la porte est fermée, régler
le sélecteur sur le mode unidirectionnel ou shunter GND-EXIT (3-11). Dans cette condition, la sortie 1-2 est alimentée
pendant toute la durée de la manœuvre, de l'ouverture jusqu'à la fermeture complète, pour cette raison il n'est pas pos-
sible d'utiliser de serrures à réarmement mécanique. Avec DIP2 sur ON, le comportement sera identique, avec la diffé-
rence que la sortie 1-2 sera toujours désalimentée en mode bidirectionnel et désalimentée pendant toute la manœuvre
d'ouverture + fermeture en mode unidirectionnel.
Sortie de raccordement du sélecteur de fonctions.
3 ... 10 11 12
Si le sélecteur de fonctions se trouve sur OFF, la fonction Push & Go est déshabilitée.
Si un sélecteur de fonctions a été installé, débrancher l'éventuel interrupteur ON / OFF / HOLD.
i
BATTERIES KIT DE BATTERIES
En l'absence de tension de réseau, le kit de batteries garantit le fonctionnement en modalité « économie d'énergie ».
En l'absence de tension, la porte ne fonctionne qu'avec l'interrupteur à clé branché à 3 GND -6 KEY.
En modalité « Économie d'énergie », la porte peut rester fermée jusqu'à une semaine en attente de la commande KEY.
Les capteurs suivants ne sont pas actifs pendant le fonctionnement en « économie d'énergie » :
-détection de présence OPD
-sécurité d'inversion PIMP
-sécurité en ouverture PDET
On pourra, en modifiant le groupe de paramètres prédéfinis, imposer le kit de batteries en modalité CONTINUITÉ.
En l'absence de tension, la porte fonctionnera régulièrement jusqu'à la décharge complète des batteries.
Dans ce mode, sur des automatismes raccordés en parallèle, brancher les batteries uniquement à l'automatisme
MAÎTRE équipé de DAB905ESE.
REMARQUE : afin de permettre la recharge, le kit de batteries doit toujours être raccordé au tableau électronique.
Un kit de batteries neuves, complètement chargé, permet généralement d'ouvrir et de fermer une porte un maximum de
300 fois de suite en modalité CONTINUITÉ.
Si l'on souhaite vérifier l'efficacité du kit de batteries, régler DIP5=ON.
En cas d'alarme des batteries, le voyant du tableau électronique DAB105CU effectuera 2 clignotements.
On pourra raccorder un signal d'alarme acoustique ou lumineux aux bornes 6-7-8 de la carte DAB905ESA.
17.3 Réglages
Trimmer
Trimmer
Commutateur
DIP Description
DIP1 Alimentation de la serrure électrique /
gâche électrique
DIP2 Type de serrure électrique / gâche élec-
trique.
NE PAS UTILISER DE SERRURES ÉLEC-
TRIQUE / GÂCHES ÉLECTRIQUE À RÉAR-
MEMENT.
DIP3 Déblocage
DIP4 Accrochage de la serrure électrique /
gâche électrique
DIP5 Test de la batterie
Jumper
Description
J
Restauration de la fermeture d'urgence
Pour de plus amples informations, consulter le manuel du sélecteur COM400MKB-MHB.
Description
Réglage du temps de retard à l'ouverture. De 0 à 3 s.
Avec DIP3=ON, le déblocage de la porte est actif sur la durée du retard à l'ouverture.
OFF
12 V
Normal.
Lorsqu'elle est alimentée, elle permet l'ou-
verture de la porte
Désactivé
Désactivé
Désactivé
OFF
Manuelle.
400 mA max
max 500 mA
38
ON
24 V max 250 mA
Anti-panique.
Lorsqu'elle n'est pas alimentée, elle per-
met l'ouverture de la porte.
Activé pendant le temps réglé par le trim-
mer de réglage du temps de retard.
Habilité.
À proximité de la butée de fermeture, la
porte augmente la force / vitesse afin de
garantir une bonne fermeture en présence
d'une serrure électrique / gâche électrique.
Habilité.
ON
Automatique
