8. Automatisme à bras articulé DAB805PSA
Utiliser le bras articulé pour les portes ouvrant sur l'extérieur, vu du côté de l'automatisme.
i
Avant de fixer la plaque de base [1], prévoir des trous d'entrée des câbles.
1 1
8.1 Prédisposition et fixation de l'automatisme
Apertura a sinistra Ouverture à gauche
31
4 26 248

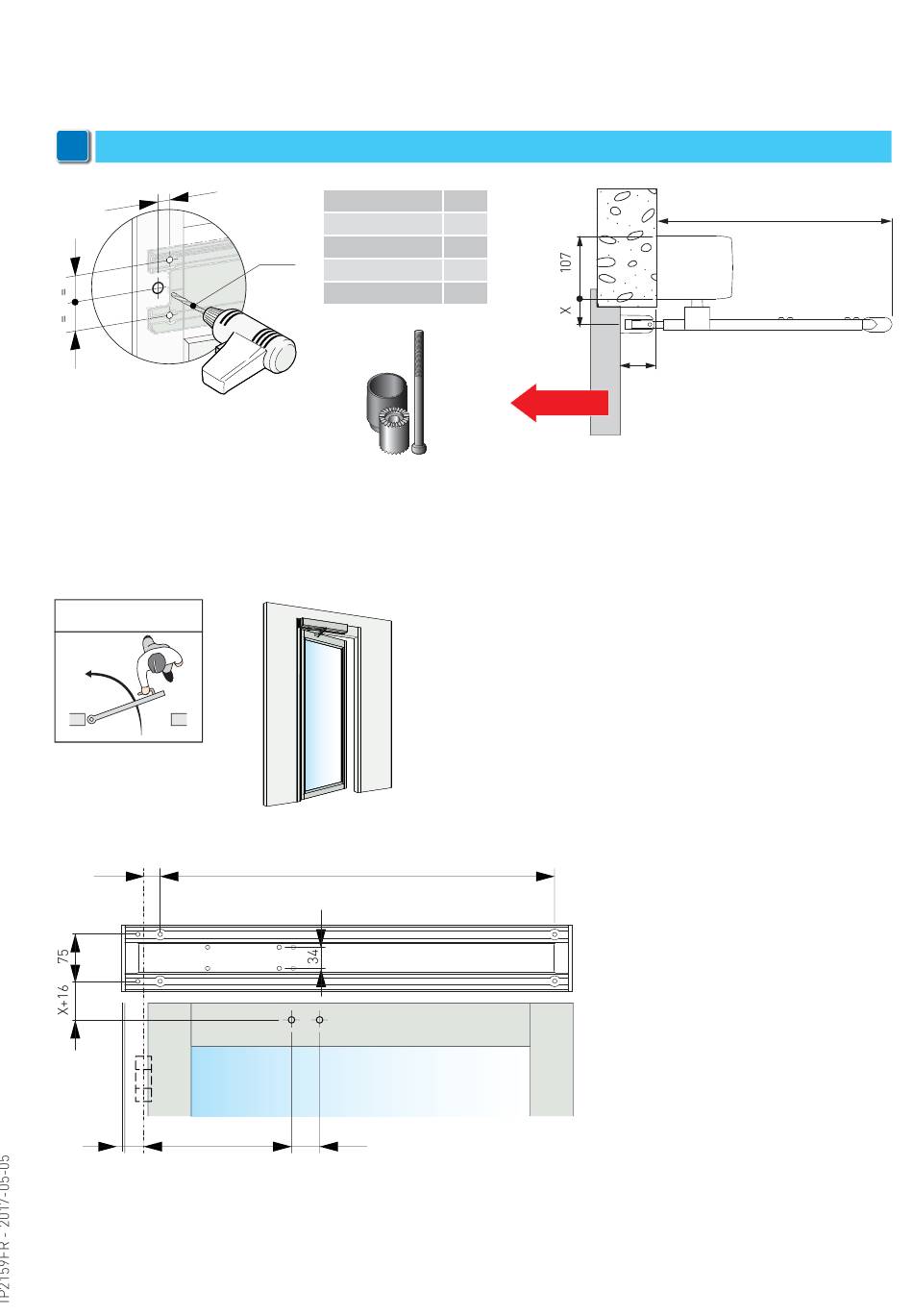

• Préparer la fixation de l'automatisme en paroi en respectant les cotes indiquées sur la figure et en se référant à l'axe des charnières.
• Percer le vantail en correspondance de la fixation du bras articulé.
• Au besoin, employer les rallonges DAB805SE2/SE5/SE7 afin d'augmenter la distance X entre l'automatisme et les points de fixation du bras.
Extension arbre
/
DAB805SE2
Ø 16
DAB805SE5
DAB805SE7
633
35
X
30
50
80
100
300
max
OPENING
13
~400
