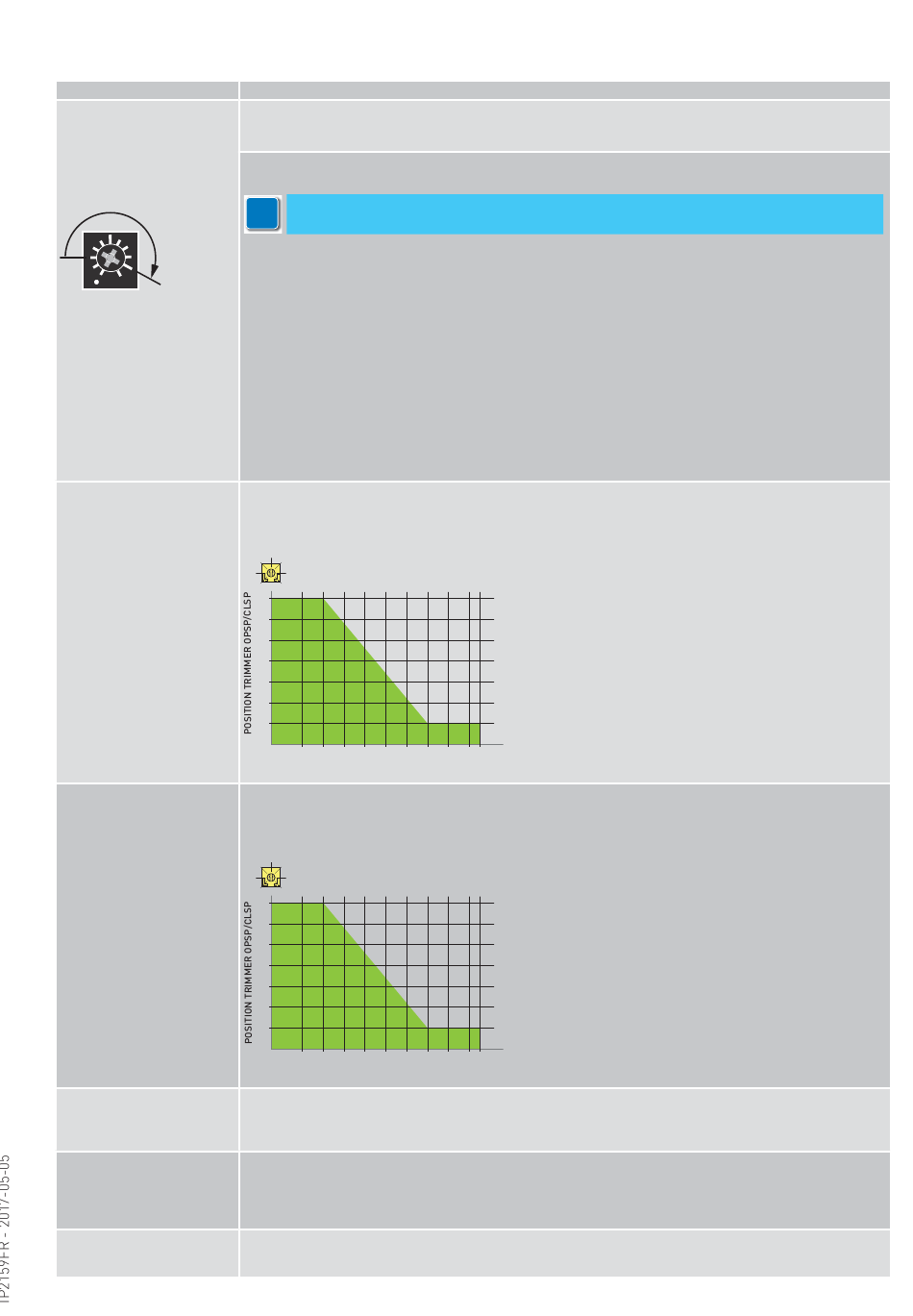

13.3 Réglages
Trimmer
Trimmer
SPTE
210°
OPSP
CLSP
POAS
CLTQ
HOT
Description
Démarrage de la porte.
À l'aide du trimmer SPTE, on pourra effectuer les réglages nécessaires à l'acquisition des butées d'ouverture et
de fermeture au démarrage de la porte.
Réglage de la tension du ressort
La tension du ressort est imposée en usine à 210°
i
La tension maximale du ressort est de 210°. Une tension supérieure pourrait détériorer le ressort
ou surchauffer le moteur.
Pour réduire ou augmenter la tension :
•
Desserrer l'arrêt de porte et le retirer (voir le chapitre 10).
•
Tourner le trimmer dans le sens horaire jusqu'à ce que la porte s'ouvre à 45°.
•
Desserrer la vis de fixation du bras d'actionnement.
•
En déplaçant la porte vers la position d'ouverture, on réduit la tension du ressort.
•
En déplaçant la porte vers la position de fermeture, on augmente la tension du ressort (cette opération n'est
possible que si le ressort se trouve dans une condition de précharge inférieure à celle d'usine de 210° et jusqu'à
un maximum de 210°).
•
Serrer la vis de fixation du bras d'actionnement.
•
Tourner le trimmer sur le minimum.
•
Ouvrir la porte jusqu'à position d'ouverture souhaitée plus 15 mm environ en tournant le trimmer dans le sens
horaire.
•
Fixer l'arrêt de porte. Pour le réglage fin, voir le chapitre 10.
•
Tourner le trimmer sur le minimum.
•
Appuyer sur la touche LRN, la porte exécutera le cycle d'apprentissage.
Réglage de la vitesse d'ouverture (de 3 à 6 s).
En tournant le trimmer dans le sens horaire, la vitesse d'ouverture augmentera.
ATTENTION. Les vitesses d'ouverture et de fermeture doivent être réglées en fonction du poids du vantail, comme
indiqué dans le diagramme suivant.
4
3 5
TRIMMER OPSP/CLSP
OPSP/CLSP TRIMMER
2 6
1 7
7
6
5
4
3
2
1
-
30 50 70 90 110 130 150 170 190 200
POIDS PORTE [kg]
DOOR WEIGHT [kg]
Réglage de la vitesse de fermeture (de 3 à 6 s).
En tournant le trimmer dans le sens antihoraire, la vitesse de fermeture diminuera.
ATTENTION. Les vitesses d'ouverture et de fermeture doivent être réglées en fonction du poids du vantail, comme
indiqué dans le diagramme suivant.
4
3 5
TRIMMER OPSP/CLSP
OPSP/CLSP TRIMMER
2 6
1 7
7
6
5
4
3
2
1
-
30 50 70 90 110 130 150 170 190 200
POIDS PORTE [kg]
DOOR WEIGHT [kg]
Réglage du mouvement servo-assisté lors de la phase d'ouverture manuelle de la porte.
Avec le trimmer sur le minimum, la porte n'est pas servo-assistée.
En tournant le trimmer dans le sens horaire, le moteur augmentera la servo-assistance à l'ouverture manuelle de la porte.
La plage des POAS depend de la pretension du ressort.
Réglage de la force de fermeture.
Avec le trimmer sur le minimum, la porte se referme avec la force du ressort.
En tournant le trimmer dans le sens horaire, le moteur augmentera la force de fermeture.
Augmenter la force de fermeture sur des portes installées dans des milieux à pressions différentes ou sujettes à de
fortes rafales de vent.
Réglage de la durée de la fermeture automatique (de 1,5 à 30 s).
Règle le temps entre la fin de la manœuvre d'ouverture et le début de la manœuvre de fermeture.
Le décompte démarre lorsque la porte est complètement ouverte.
