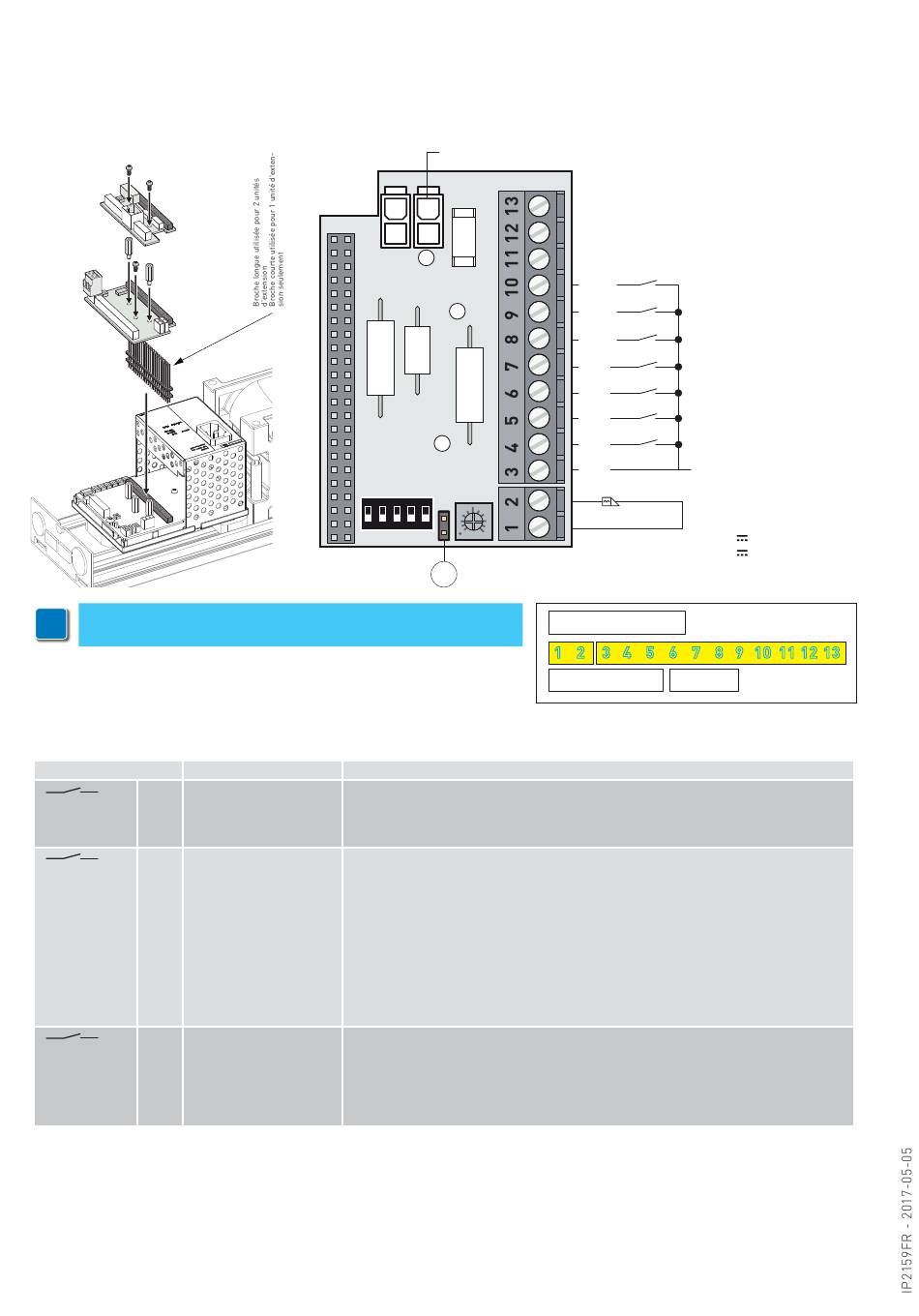

17. Unité d'extension DAB905ESE (option)
Une carte d'extension des commandes est disponible pour la gestion du serrure électrique / gâche électrique, du sélecteur de
fonctions, des batteries, du sélecteur à clé, de la fermeture nocturne.
Torx T10
Torx T10
DAB905ESA
(option)
(optional)
clé à douille 5 mm
5 mm nut driver
DAB905ESE
(option)
(optional)
i
Appliquer l'étiquette au bornier, en faisant attention au sens d'application
(voir la figure ci-dessus).

17.1 Commandes

Contact Fonction - Accessoire
3 4 N.O. OUVERTURE CÔTÉ EXTÉ-
GND-OIMP RIEUR
3 5 N.O. PAS-À-PAS
GND-O/C
3 6 N.O. OUVERTURE À CLÉ
GND-KEY
BATTERIES
BATTERIE
ON
1 2 3 4 5
J
Description
Contact de raccordement du radar de détection extérieur.
La fermeture du contact active une manœuvre d'ouverture.
REMARQUE : Commande active uniquement avec le sélecteur de fonctions COM400MKB-
MHB.
La fermeture du contact active une manœuvre d'ouverture. La porte reste ouverte tant
qu'une nouvelle commande n'est pas lancée.
Si la porte ne reçoit aucune commande, elle se refermera automatiquement au bout de 15
min d'inactivité.
La fermeture automatique ne peut pas être réglée à l'aide du trimmer HOT car elle est
préconfigurée en usine.
La fermeture automatique peut être modifiée de 15 min à l'infini (∞), en agissant sur les
paramètres préconfigurés comme indiqué au chapitre 14.
La commande d'ouverture / fermeture ne fonctionne qu'en modalité BIDIRECTIONNELLE.
Modifier le mode de fonctionnement en porte FERMÉE ou ouverture UNIDIRECTIONNELLE
en changeant les paramètres préconfigurés comme indiqué au chapitre 14.
La fermeture du contact active une manœuvre d'ouverture.
Commande toujours active même en présence du sélecteur COM400MHB/MKB ou de l'in-
terrupteur ON-OFF-HOLD OPEN.
le temps de fermeture automatique est configuré de manière fixe à 5 s lorsque la porte est
ouverte, indépendamment du réglage du trimmer HOT.
Utilisable pour l'ouverture en modalité nocturne/FERMÉE.
36
+24 V DC
OPEN
EXIT
Temporisateur de porte
OFF
Temporizzatore porta chiusa
fermée
Porte débloquée
UNL
Porta sbloccata
Restauration de la fermeture
KRST
Reset chiusura di emergenza
d'urgence
Fermeture d'urgence
KILL
Chiusura di emergenza
Ouverture à clé
KEY Apertura a chiave
Pas-à-pas
O/C
Passo passo
Ouverture côté extérieur
Apertura lato esterno
OIMP
-
GND
–
Serratura elettrica /
Serrure électrique /
Incontro elettrico
Gâche électrique
+
12 V
24 V
1 2 3 4 5 6
1 2 3 4 5 6 7 8 9 10 11 12 13
1 2 3 4 5 6 7 8
max 1,2 A
max 600 mA
