Cette élagueuse a été conçue et fabriquée conformément aux strictes normes de fiabilité, simplicité d'emploi et sécurité
d'utilisation de Ryobi. Correctement entretenue, elle vous donnera des années de fonctionnement robuste et sans problème.
AVERTISSEMENT :
avant d'utiliser cet outil.
Merci d'avoir acheté un produit Ryobi.
CONSERVER CE MANUEL POUR FUTURE RÉFÉRENCE
MANUEL D'UTILISATION

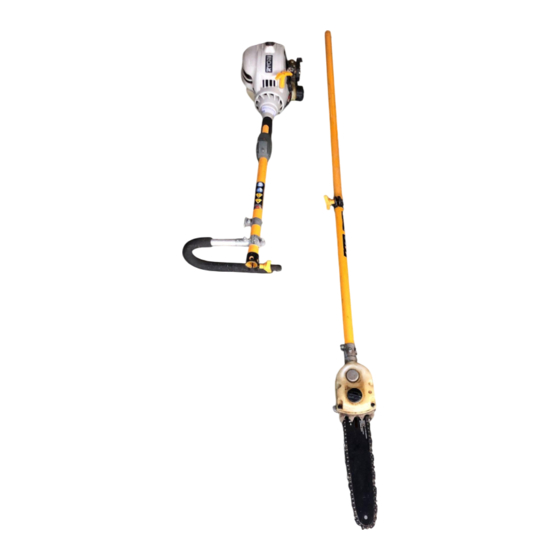

ÉLAGUEUSE À GAZ TP30
RY52003
Pour réduire les risques de blessures, l'utilisateur doit lire attentivement le manuel d'utilisation
Publicité
Manuels Connexes pour Ryobi RY52003
Sommaire des Matières pour Ryobi RY52003
- Page 1 RY52003 Cette élagueuse a été conçue et fabriquée conformément aux strictes normes de fiabilité, simplicité d’emploi et sécurité d’utilisation de Ryobi. Correctement entretenue, elle vous donnera des années de fonctionnement robuste et sans problème. AVERTISSEMENT : Pour réduire les risques de blessures, l’utilisateur doit lire attentivement le manuel d’utilisation avant d’utiliser cet outil.
- Page 2 TABLE DES MATIÈRES n Introduction ..................................2 n Règles de sécurité générales ............................3 n Règles de sécurité particulières ............................4 n Symboles..................................5-6 n Caractéristiques ................................7 n Assemblage................................8-10 n Utilisation.................................. 10-12 n Entretien ................................... 13-18 n Dépannage ..................................19 n Garantie ..................................
- Page 3 RÈGLES DE SÉCURITÉ GÉNÉRALES n Toujours arrêter le moteur et débrancher le fil de la bougie avant d’effectuer tout entretien ou réglage, à l’exception des réglages AVERTISSEMENT ! du carburateur. Lire et veiller à bien comprendre toutes les instructions. Le n Inspecter l’outil avant chaque utilisation pour s’assurer qu’il non respect de toutes les instructions ci-dessous peut entraîner n’y a pas de pièces desserrées, de fuites ce carburant, etc.
- Page 4 RÈGLES DE SÉCURITÉ PARTICULIÈRES n Garder les poignées sèches, propre et exemptes d’huile n Le rebond est une réaction dangereuse pouvant entraîner des blessures graves. Le rebond se produit lorsque ou de mélange de carburant. la chaîne en rotation heurte un objet dans la partie n Arrêter le moteur s’assurer que l’accessoire de coupe est supérieure de l’extrémité...
- Page 5 SYMBOLES Certains des symboles ci-dessous peuvent être présents sur l’outil. Veiller à les étudier et à apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques. SYMBOLE DÉSIGNATION / EXPLICATION Symbole d’alerte de sécurité Précautions destinées à...
- Page 6 SYMBOLES Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce produit. SYMBOLE SIGNAL SIGNIFICATION Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée, DANGER : aura pour conséquences des blessures graves ou mortelles.
- Page 7 CARACTÉRISTIQUES FICHE TECHNIQUE Cylindrée du moteur............................... 30 cc Longueur du guide .................................10 po Poids ................................7,3 kg (16 lbs) POIGNÉE DU LANCEUR POIRE D’AMORÇAGE CAPUCHON DU RÉSERVOIR D’HUILE DE CHAÎNE COMMUTATEUR DE MOTEUR POIGNÉE DE LEVIER DE VOLET PROTECTION EN « J » DE DÉPART GÂCHETTE D’ACCÉLÉRATEUR...
- Page 8 ASSEMBLAGE DÉBALLAGE AVERTISSEMENT : Ce produit doit être assemblé. Pour empêcher un démarrage accidentel pouvant n Avec précaution, sortir l’outil et les accessoires de la boîte. S’assurer que toutes les pièces figurant sur la liste entraîner des blessures graves, toujours déconnecter le de contrôle sont incluses.
- Page 9 ASSEMBLAGE n Sortir les écrous hexagonaux, rondelles de frein et boulon n Serrer fermement le bouton. du support de bandoulière. Retrait : n Écarter les extrémités du support pour allonger n Desserrer le bouton. légèrement. n Enfoncer le bouton et tourner les arbres pour retirer et n Glisser le support sur l’arbre de bloc-moteur directement séparer les extrémités.
- Page 10 ASSEMBLAGE REMPLISSAGE DU RÉSERVOIR n Nettoyer le pourtour du bouchon de remplissage pour éviter la contamination du carburant. n Desserrer lentement le bouchon du réservoir de carburant. Poser le bouchon sur une surface propre. n Verser le mélange dans le réservoir avec précaution. Éviter de répandre du carburant.
- Page 11 UTILISATION n Relâcher la gâchette dès que la coupe a été effectuée et laisser le moteur retourner au ralenti. Un fonctionnement à plein régime sans charge de coupe peut inutilement causer une usure excessive de la chaîne du guide et du moteur.
- Page 12 UTILISATION POSITION DE DÉPART Voir la figure 9. Poser l’élagueuse au sol et vérifier qu’aucun obstacle ne se trouve à proximité immédiate. S’assurer que rien ne risque d’entrer en contact avec le guide et la chaîne. POIRE D’AMORÇAGE POIGNÉE DU LANCEUR COMMUTATEUR DE MOTEUR...
- Page 13 Seules les pièces figurant sur la liste de contrôle sont conçues pour être réparées ou remplacées par l’utilisateur. Toutes les autres Fig. 13 pièces doivent être remplacées dans un centre de réparations Ryobi agréé. TENSION DE LA CHAÎNE Voir les figures 13 à 14.
- Page 14 ENTRETIEN REMPLACEMENT DE LA GUIDE n Éliminer complètement le mou de la chaîne en tournant la vis de réglage de tension vers la droite jusqu’à ce que la chaîne Voir les figures 15 à 20. soit bien ajustée dans la rainure du guide. Relever l’extrémité...
- Page 15 ENTRETIEN SYSTÈME DE LUBRIFICATION DE LA CHAÎNE RÉGLAGE DU RALENTI Voir la figure 22. Voir la figure 21. Si la chaîne tourne lorsque le moteur est au ralenti, tourner la vis de n Utiliser une huile pour guide et chaîne Premium. Cette ralenti du moteur du taille-bordures.
- Page 16 ENTRETIEN ENTRETIEN DE LA CHAÎNE n Utiliser une lime ronde de 5/32 po, et un porte-lime. Voir la figure 23. n Garder la lime de niveau avec la plaque supérieure de la dent. Ne pas incliner la lime ou utiliser un mouvement de Pour couper rapidement et nettement, la chaîne doit être bascule.
- Page 17 ENTRETIEN ATTENTION : Une chaîne émoussée ou incorrectement affûtée peut LOQUET causer une vitesse excessive du moteur pendant la coupe et l’endommager gravement. AVERTISSEMENT : Un affûtage incorrect de la chaîne accroît le risque de TIRER SUR LE COUVERCLE POUR L’OUVRIR rebond.
- Page 18 ENTRETIEN BOUCHON DU RÉSERVOIR REMISAGE (1 MOIS OU PLUS) Voir la figure 30. n Vider complètement le réservoir de carburant dans un AVERTISSEMENT : bidon ou jerrycan approuvé pour l’essence. Laisser le Un bouchon de carburant qui fuit pose un risque moteur tourner jusqu’à...
- Page 19 DÉPANNAGE PROBLÈME CAUSE SOLUTION Le moteur ne démarre Pas d’étincelle. Vérifier la bougie. Retirer la bougie. Remettre le capuchon sur pas. la bougie et poser cette dernière sur le cylindre métallique. Tirer le cordon du démarreur et regarder si une étincelle se produit à l’électrode de la bougie.
- Page 20 (b) Le propriétaire du petit moteur non routier doit toutefois être averti que les réparations couvertes par la garantie peuvent être refusées par Ryobi Technologies Inc., si la défaillance de ce moteur est due à un usage abusif, la négligence, la négligence, un manque d’entretien ou des modifications non approuvées.
- Page 21 GARANTIE PROGRAMME D’ENTRETIEN DU SYSTÈME D’ÉMISSIONS ET LISTE DES PIÈCES GARANTIES Pièces du système Inspecter avant Nettoyer toutes Remplacer toutes Nettoyer toutes les 25 d’émissions chaque utilisation le 5 heures de les 25 heures ou les 25 heures ou fonctionnement chaque année chaque année FILTRE À...
- Page 22 Dans l’éventualité de besoin de pièces détachées ou de réparation, il suffit de contacter le centre de réparation Ryobi agréé le plus proche. Veiller à fournir toutes les informations pertinentes lors de tout appel téléphonique ou visite. Pour obtenir l’adresse du centre de réparations Ryobi agréé...
