7

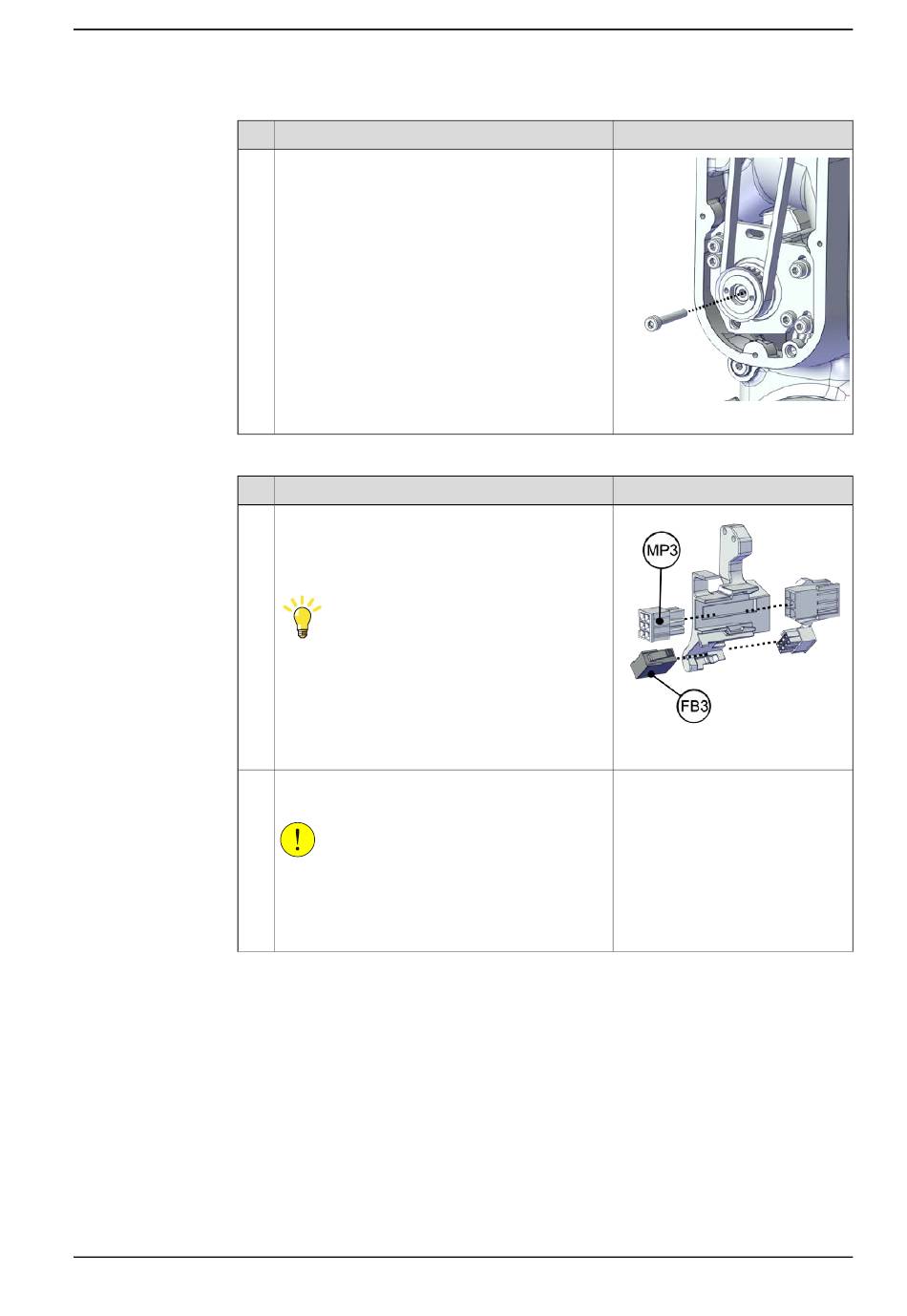

Reconnexion des connecteurs du moteur de l'axe 3
1
2
Manuel du produit - IRB 1090
3HAC088056-004 Révision: A
Action
Retirez la vis de fixation du moteur.
Action
Faites glisser les connecteurs sur la plaque de
connexion et branchez les connecteurs.
•
FB3
•
MP3
Conseil
Regardez les numéros marqués sur les connec-
teurs pour trouver facilement le connecteur corre-
spondant.
Acheminez et fixez les câbles à l'aide d'attaches
de câbles.
ATTENTION
Il est essentiel d'acheminer correctement les
câbles.
S'ils sont mal acheminés et fixés, ils peuvent être
endommagés.
© Copyright 2023- ABB. Tous droits réservés.
5 Réparation
5.6.1 Remplacement du boîtier
Remarque
xx1900000009
Remarque
xx1800003005
Suite page suivante
Suite
329
