Proservo NMS81
Endress+Hauser
5.1.6
Orientation du NMS8x
Bride
Vérifier que la taille du piquage et celle de la bride correspondent avant de monter le
NMS8x sur la cuve. La taille de la bride et les caractéristiques nominales du NMS8x varient
en fonction des spécifications du client.
• Vérifier la dimension de la bride du NMS8x.
• Monter la bride au sommet de la cuve. La déviation de la bride par rapport au plan
horizontal ne doit pas dépasser +/- 1 degré.
• Lors du montage du NMS8x sur un piquage long, veiller à ce que le displacer n' e ntre
pas en contact avec la paroi interne du piquage.
1

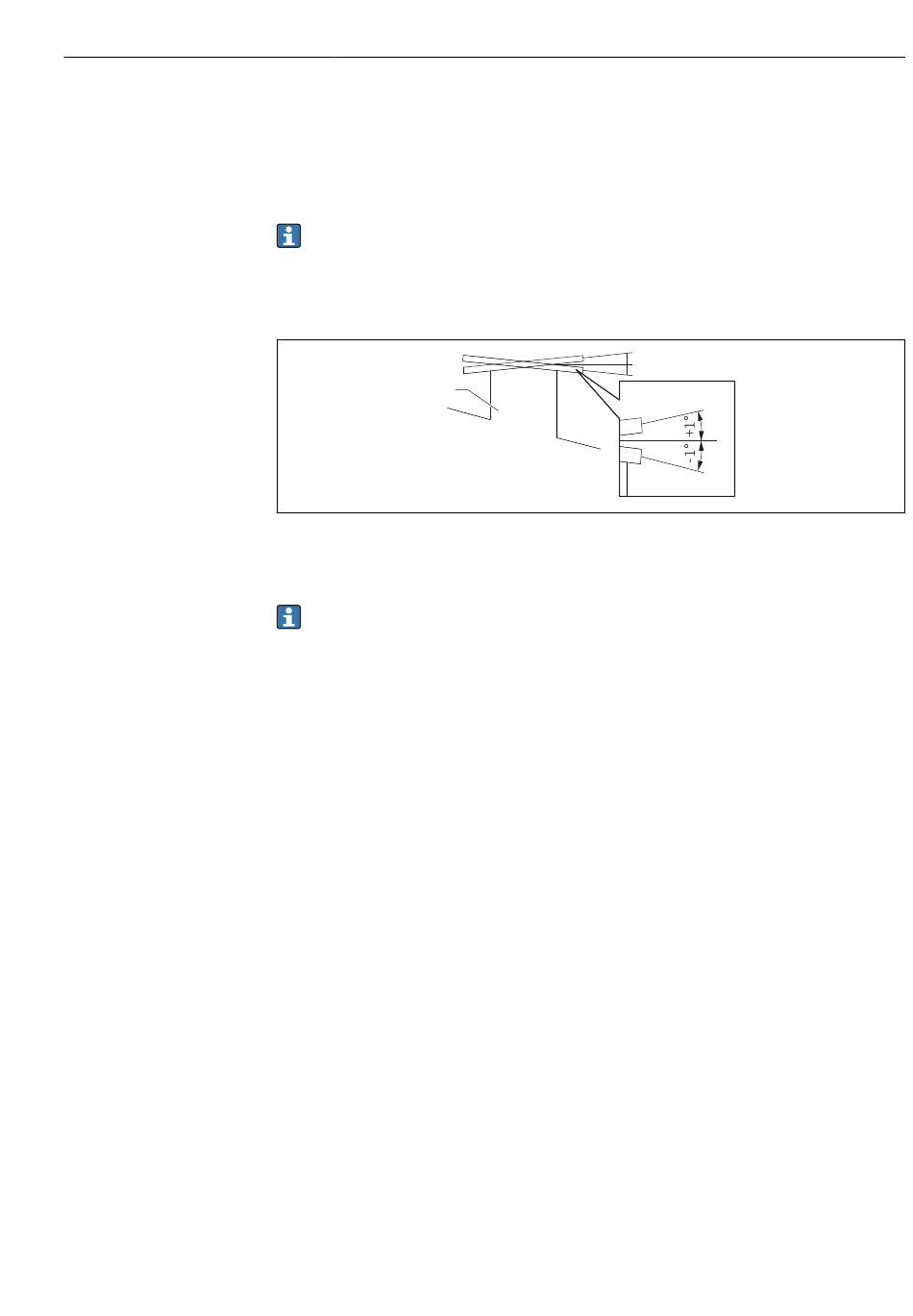

 11
Inclinaison admissible de la bride de montage
1
Piquage
Lors du montage du NMS8x sans système de guidage, suivre les recommandations ci-
dessous :
• Vérifier que le piquage de montage se trouve entre 45 et 90 degrés (ou -45 et -90
degrés) de la conduite d' e ntrée de la cuve. On évite ainsi que le displacer oscille
fortement en raison des ondes ou des turbulences de la veine de remplissage.
• Vérifier que le piquage de montage est au moins à 500 mm (19,69 in) de la paroi de
la cuve.
• Vérifier que le niveau de mesure minimum est au moins à 500 mm (19,69 in) au-
dessus du sommet de la conduite d' e ntrée en réglant l' a rrêt du bas (pour plus de
détails sur le réglage de l' a rrêt du bas, →  98). Le displacer est ainsi protégé de
l' é coulement direct du liquide entrant.
• S' i l n' e st pas possible de monter un tube de mesure dans la cuve en raison de sa
forme ou de son état, il est conseillé de fixer un système de guidage. Consulter le
SAV E+H pour plus d' i nformations.
Montage
A0026889
31
