9. DROŠĪBAS IERĪCES
Mašīna ir aprīkota ar zemāk aprakstītām drošības ierīcēm:
- Ripas aizsargi: aizsarga operatoru no ripas daļiņām, kuras var atvienoties asinā-
šanas laikā.
Mašīnas lietošanas laikā šiem aizsargiem vienmēr jābūt uzstādītiem.
Vienmēr pārbaudiet, vai aizsargi ir labā stāvoklī un ir labi nostiprināti. Aizsargu
bojājumi un/vai plīsumi pakļauj operatoru riskam.
- Slēdzis: mašīna ir aprīkota ar drošības slēdzi ar atvienošanas spoli. Negaidīta
elektrības padeves pārtraukuma gadījumā slēdzis autonomi izslēdzas un atvieno
mašīnu. Gadījumā, ja elektrības padeve negaidīti atjaunojas, mašīna neieslēgsies.
Lai iedarbinātu mašīnu no jauna, ir atkārtoti jāieslēdz slēdzis.
10. PAREDZĒTAIS LIETOŠANAS VEIDS
Dotā ierīce ir motorzāģa griezējķēžu elektriskā asināšanas mašīna.
- Lietojiet mašīnu tikai tehnisko datu tabulā norādīto ķēžu tipu asināšanai.
- Nelietojiet mašīnu kā dūrējgriezni vai tādu priekšmetu slīpēšanai, kuri atšķiras no
norādītājām ķēdēm.
- Cieši piestipriniet mašīnu pie darbgalda vai pie sienas.
- Mašīnu nedrīkst izmantot agresīvās vai sprādziennedrošās vidēs.
- Jebkurš cits izmantošanas veids tiek uzskatīts par nepareizu.
Ražotājs nav atbildīgs par iespējamiem bojājumiem, kuri radušies nepareizas vai
kļūdainas izmantošanas rezultātā.
11. IZPAKOŠANA
Asināšanas mašīna tiek piegādāta pilnīgi samontētā stāvoklī
12. BĀZES KOMPLEKTĀCIJA (2.ATT.)
1 - asināšanas mašīna
2 - ekspluatācijas rokasgrāmata
3 - pārbaudes lapa
4 - ripa Ø 145x3.2x22.2
5 - ripa Ø 145x4.7x22.2
6 - ripa Ø 145x8x22.2
7 - rokturis
8 - asināšanas trafarets
13. RIPAS PĀRBAUDE
Turiet ripu pakārtā stāvoklī, izmantojot centrālo atveri. Viegli paklauvējiet ar nemetāla
priekšmetu pa ripas malu (3.att.). Ja ir dzirdama nevis metāliska, bet dobja skaņa,
iespējams, ka ripa ir bojāta: neizmantojiet to!
14. UZSTĀDĪŠANA
UZMANĪBU
Pārliecinieties, ka mašīna netiek piestiprināta operatora acu līmenī. Mašīnu tiek
rekomendēts uzstādīt ne augstāk kā 1,2-1,3 m no grīdas.
Mašīnu var piestiprināt pie darbgalda vai pie sienas.
14.1 PIESTIPRINĀŠANA PIE DARBGALDA (4.ATT.)
Izmantojiet 2 M8 skrūves ar paplāksnēm un uzgriežņiem (ir iekļautas komplektācijā)
un iespraudiet tās stiprināšanas atverēs F4. Sekojiet tam, lai pamatne būtu izvietota
uz darbvirsmas, kā parādīts zīmējumā.
14.2 PIESTIPRINĀŠANA PIE SIENAS (5.ATT.)
Izmantojiet divus ieliktņus un atbilstošas skrūves ar paplāksnēm (nav iekļautas kom-
plektācijā) un iespraudiet tās stiprināšanas atverēs F6.
14.3 ROKTURA PIESTIPRINĀŠANA (6.ATT.)
Pilnīgi pieskrūvējiet rokturi I7 pie skrūves V7.
15. INFORMĀCIJA PAR ĶĒDI
Pirms asināšanas ir jāpārbauda visa ķēde, lai pārliecinātos, ka tā ir labā stāvoklī.
(7.att.) Zobs sastāv no šādām daļām:
1 augšējā daļa
2 augšējais griešanas leņķis
3 sānu griešanas leņķis
4 asināšanas iedobums
5 dziļuma ierobežotājs
6 gals
7 papēdis
8 caurums kniedei
16. ĶĒDES IDENTIFIKĀCIJA
- Pirms asināšanas ir jānosaka ķēdes tips un atbilstošie regulēšanas leņķi. Šie rakstu-
rojumi ir norādīti motorzāģa rokasgrāmatā, uz kura ir uzstādīta ķēde, vai uz ķēdes
iepakojuma.
54
9 - asināšanas trafarets 3/4"
10 - galoda ripas līdzināšanai
11 - sešstūru atslēga mm 4
12 - sešstūru atslēga mm 5
13 skrūve M8x80
14 uzgrieznis M8
15 paplāksne skrūvei M8
16 - ķēdes apturēšanas komplekts - 3/4"
(8.att.) Ķēde sastāv no šādām daļām:
1 savienotājloceklis
2 kreisais zobs
3 labais zobs
4 piedziņas (vilkšanas) loceklis
5 kniede
LV
- Parasti uz vilkšanas locekļa ir norādīts ķēdes identifikācijas kods.
- Turklāt, ķēdes tipu var noteikt arī, izmantojot mērinstrumentus, piemēram, trafaretu
un bīdmēru.

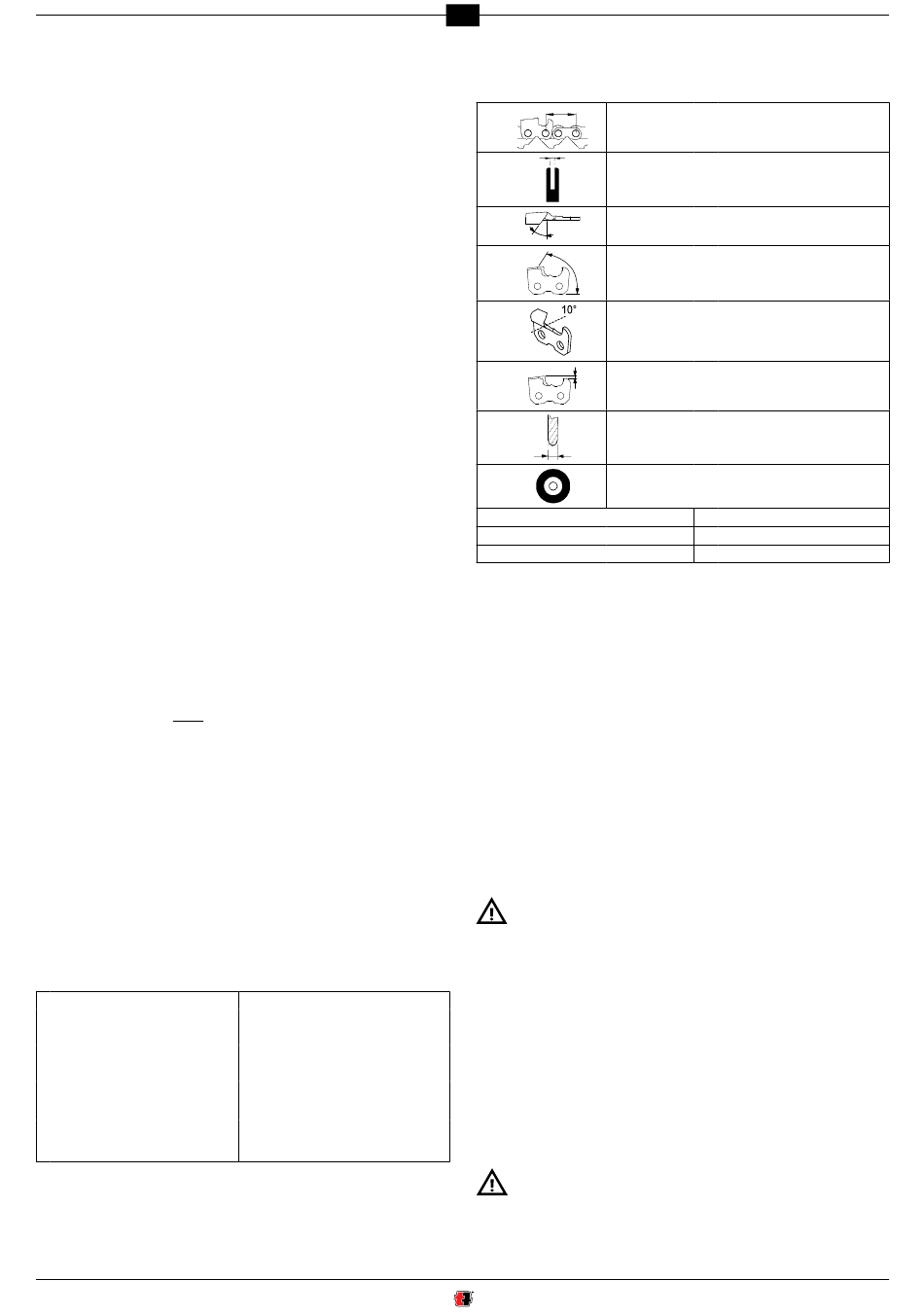

- Šīs rokasgrāmatas beigās var atrast TABULU AR ĶĒŽU SARAKSTU.
Šīs tabulas slejās ir norādīti šādi dati:
÷ 2
A ķēdes solis
B vilkšanas locekļa platums
C augšējais asināšanas leņķis (spīļu pagrieziens)
D griešanas leņķis (balsteņa pagrieziens)
E nolaišanas leņķis (spīļu noliekums)
F ierobežotāja dziļums
G ripas biezums
H ripas kods
I Oregon ķēžu kodi
L Windsor ķēžu kodi
M SARP ķēžu kodi
16.1 TIPA NOTEIKŠANA AR MĒRINSTRUMENTU PALĪDZĪBU (9.ATT.)
- ar piemērota šablona palīdzību izmēriet ierobežotāja dziļumu.
a
- pielieciet pie šīs malas trafaretu un nosakiet ķēdes SOLI.
b
- pielieciet pie šīs malas trafaretu un nosakiet zoba garumu.
c
d - vilkšanas locekļa platumu var noteikt ar atbilstoša mērinstrumenta palīdzību (pie-
mēram, bīdmēru).
17. AR RIPU SAISTĪTI BRĪDINĀJUMI
- lietojiet asināmas ķēdes tipam atbilstošu ripu, saskaņā ar rokasgrāmatas beigās
esošo ķēžu tabulu.
- uzstādot ripu uz rumbas nepielietojiet spēku un nemainiet centrēšanas atveres
diametru. Nelietojiet ripas, ja pēc uzstādīšanas tas pilnīgi nepieguļ.
- uzstādiet ripu tikai uz tīru un nebojātu rumbu un atloku.
- pārliecinieties, ka rumbas un atloka ārējie diametri sakrīt.
18. RIPAS MONTĀŽA
- Palaidiet vaļīgāk skrūvi V10 un pagrieziet aizsargu P10 (10.att.).
- Izņemiet skrūvi V8 un atloku F8 no rumbas (11.att.).
- Izvēlieties ripu saskaņa ar ķēdes tipu, kuru ir paredzēts uzasināt (H sleja ķēžu tabulā).
- Iespraudiet un pilnīgi nocentrējiet ripu atbilstošajā ligzdā uz rumbas (12.-13.att.).
- Iespraudiet atloku F8 un pievelciet skrūvi V8 (12.att.).
Atloka montāžas laikā esiet ļoti uzmanīgs, jo tam jābūt orientētam, kā
parādīts 13.att.
Pārāk cieši saspiestos atlokos uzstādīta ripa darba laikā var salūzt un pakļaut
operatoru bīstamībai. Lai izvairītos no šī riska pievelciet M6x25 skrūvi ar
griezes momentu 7 Nm (ja iespējams, pārbaudiet to ar dinamometriskās
atslēgas palīdzību).
- Uzstādiet vietā aizsargu P10 un pievelciet atbilstošu skrūvi V10 (14.att.).
18.1 ĶĒDES APTURĒŠANAS KOMPLEKTA NOMAIŅA (3/4" ĶĒDĒM)
- Tikai 3/4" ķēžu gadījumā ir jāuzstāda speciāls ķēdes apturēšanas komplekts
- Palaidiet vaļīgāk un atskrūvējiet rokturi P14 (att. 14A).
- Izņemiet ķēdes apturēšanas komplektu K1 (att. 14B).
- Ievietojiet 3/4" ķēdes apturēšanas komplektu K2 (att. 14C un 14D).
- Pieskrūvējiet un pievelciet rokturi P15 (att. 14E).
19. RIPAS MONTĀŽAS PĀRBAUDE
- stāviet iesāņus no ripas, iedarbiniet asināšanas mašīnu un vizuāli pārbaudiet, vai
ripa nesvārstās šķērsām vai gareniski un neizraisa stipru vibrāciju.
- vibrāciju gadījumā nekavējoties apturiet mašīnu un pārbaudiet, vai ripa ir uzstādīta
pareizi. Nepieciešamības gadījumā nomainiet ripu ar citu oriģinālo ripu.
Vienmēr pārbaudiet tikko uzstādīto ripu, ļaujot mašīnai darboties ar darba
ātrumu vismaz vienu minūti, pirms slīpēšanas darbu veikšanas, stāvot drošā
attālumā un sekojot tam, lai blakus mašīnai nebūtu citu cilvēku.
N Carlton ķēžu kodi
O Stihl ķēžu kodi
P ME ķēžu kodi
